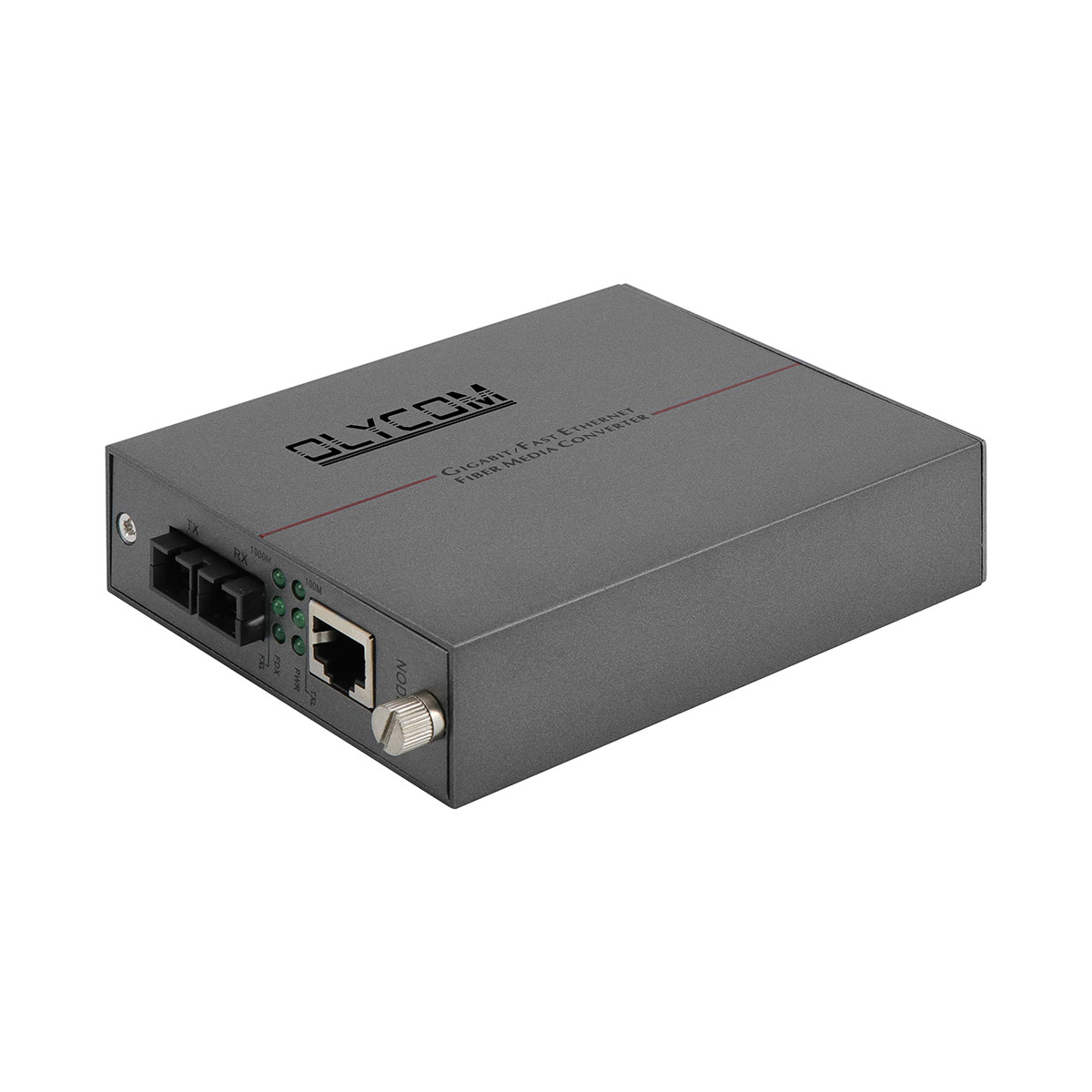

Bộ chuyển đổi phương tiện Gigabit Ethernet sợi quang chế độ đơn
Giới thiệu về Bộ chuyển đổi phương tiện không quản lý
Các tính năng chính của Bộ mở rộng sợi quang
Thông số kỹ thuật của Bộ chuyển đổi phương tiện Gigabit
| Tiêu chuẩn |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet), IEE802.3z 1000BASE-SX/LX(Gigabit-Ethernet), IEEE802.3x (Kiểm soát luồng), IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree, IEEE1588V2, IEEE802.3az |
| 10/100/1000BASE-T | Cáp STP hoặc UTP loại 5/5e/6 (Tối đa 100m) |
| 1000BASE-FX |
Cáp sợi quang 50/125um (5km), cáp sợi quang đa chế độ 62.5/125um (2km) Cáp sợi quang đơn chế độ 9/125um (20/40/60/80/100km) |
| Chế độ chuyển đổi / Thời gian trễ | Lưu trữ và chuyển tiếp< 10us, chuyển tiếp thẳng<0.9us |
| Kiểm soát luồng | Kiểm soát luồng song công toàn phần, áp lực ngược bán song công |

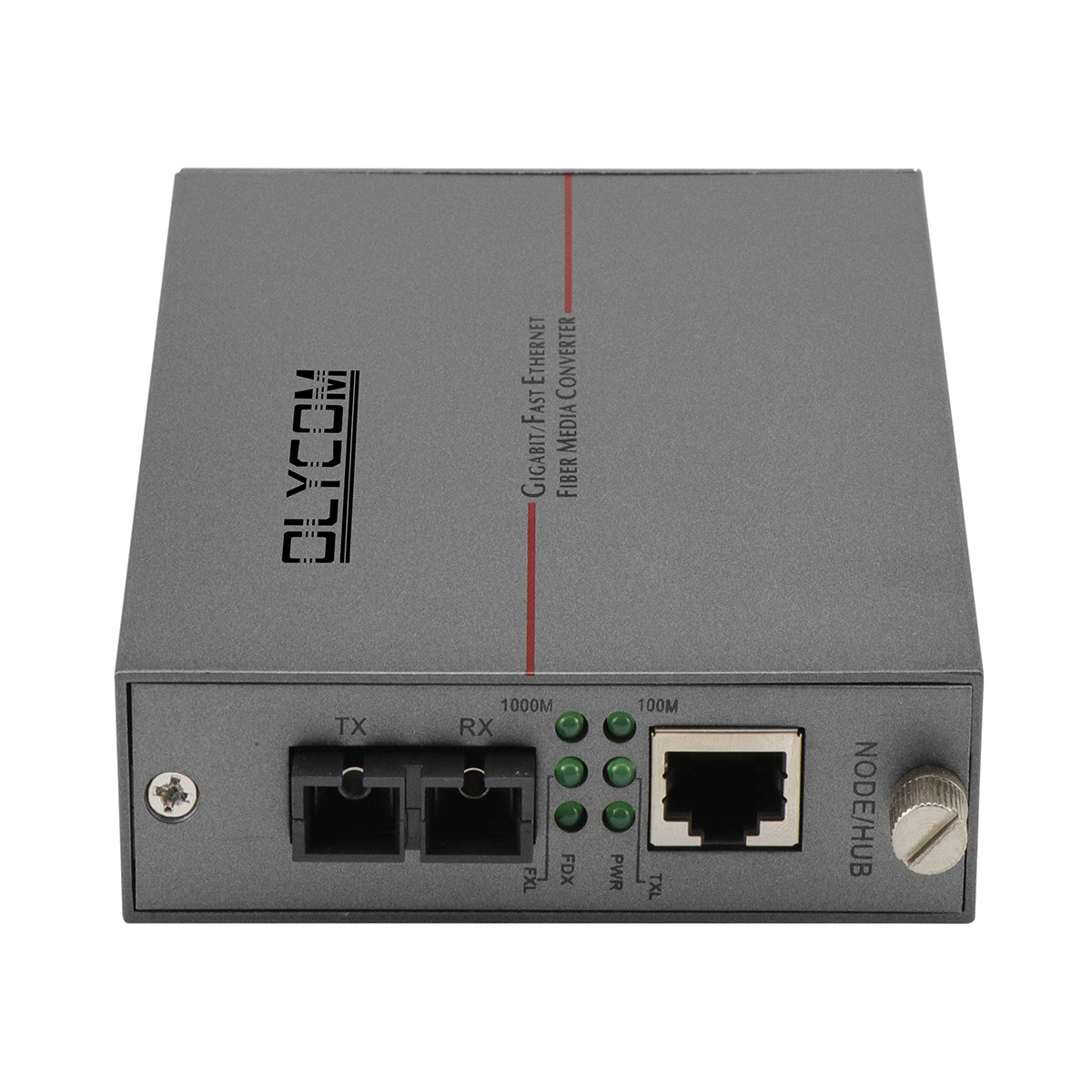

| Cổng RJ-45 | Tự động MDI/MDIX |
| Đầu nối sợi quang | SC tiêu chuẩn, ST/FC tùy chọn |
| Bước sóng | 1310/1550nm |

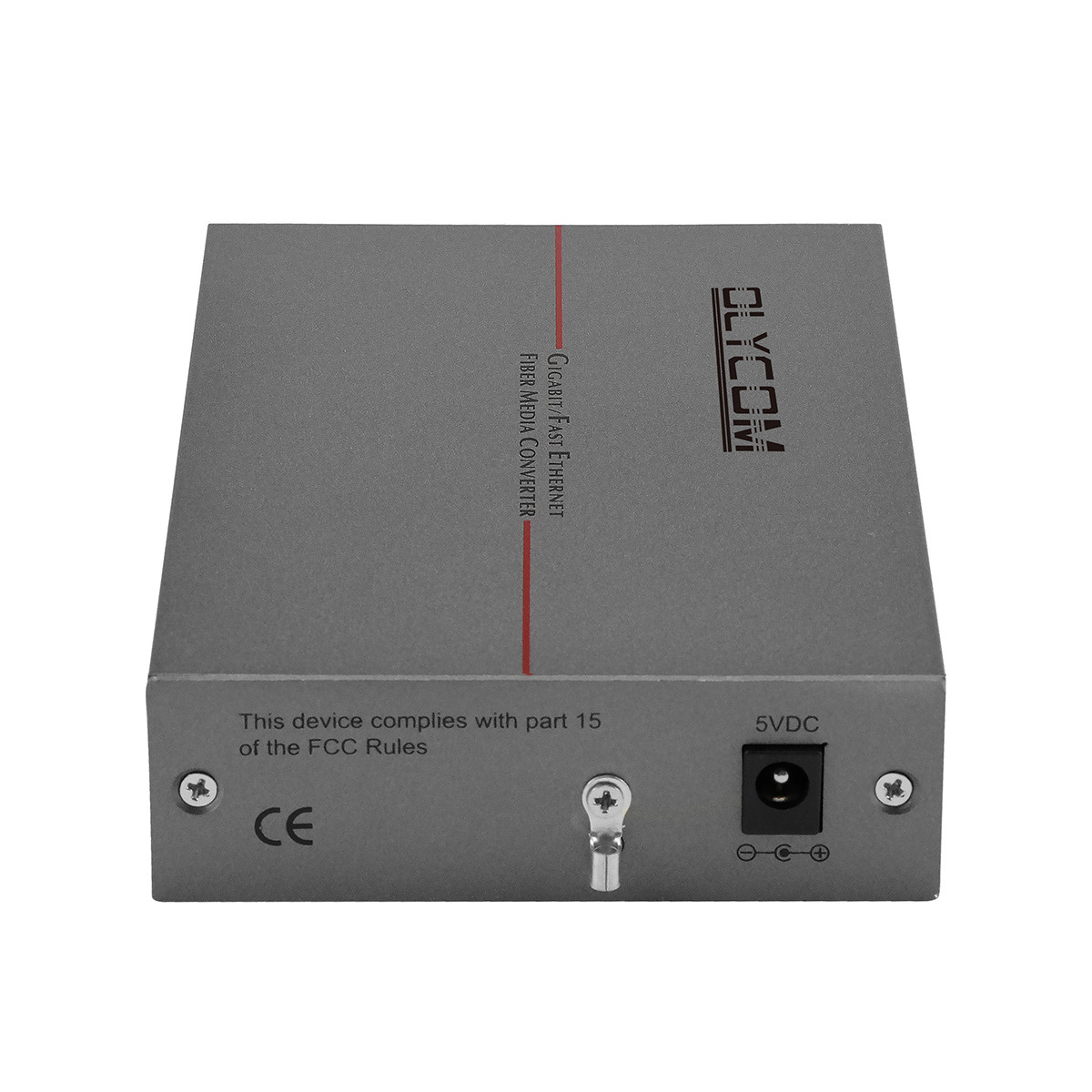

| Điện áp đầu vào | DC 5V1A với bộ chuyển đổi nguồn bên ngoài |
| Tiêu thụ điện năng | <2.5W |
| MTBF | 50.000 giờ |
| BER | <1> |
| Bảng địa chỉ MAC | 4K |
| Kích thước bộ đệm | 1.75M |
| Nhiệt độ hoạt động | 0°C~50°C |
| Nhiệt độ lưu trữ | -40°C~70°C |
| Độ ẩm lưu trữ | 5%~90% không ngưng tụ |
| Kích thước | 117mm(R) x 90mm(S) x 28mm(C) |
| Trọng lượng | Trọng lượng tịnh: 0.18kg, Trọng lượng cả bì: 0.44kg |
Ứng dụng của Bộ chuyển đổi sợi quang Ethernet
Thông tin đặt hàng của Bộ chuyển đổi phương tiện mạng
| TA340-GE/M05 | 10/100/1000M, MM, sợi kép, 550m, SC, 1310nm, độc lập, vỏ cao cấp, bộ nguồn ngoài |
| TA340-GE/S20 | 10/100/1000M, SM, sợi kép, 20km, SC, 1310nm, độc lập, vỏ cao cấp, bộ nguồn ngoài |
| TA340-GE/S40 | 10/100/1000M, SM, sợi kép, 40km, SC, 1310nm, độc lập, vỏ cao cấp, bộ nguồn ngoài |
| TA340-GE/S60 | 10/100/1000M, SM, sợi kép, 60km, SC, 1550nm, độc lập, vỏ cao cấp, bộ nguồn ngoài |
| TA340-GE/S80 | 10/100/1000M, SM, sợi kép, 80km, SC, 1550nm, độc lập, vỏ cao cấp, bộ nguồn ngoài |
| TA340-GE/S100 | 10/100/1000M, SM, sợi kép, 100km, SC, 1550nm, độc lập, vỏ cao cấp, bộ nguồn ngoài |
OEM/ODM
Nó bắt đầu từ lời hứa về các sản phẩm và dịch vụ chuyên nghiệp, nhưng công việc của chúng tôi còn vượt xa hơn thế. Đó không chỉ là kết nối sợi quang, mà còn là kết nối con người.
Câu hỏi thường gặp
1. Bộ chuyển đổi phương tiện này hỗ trợ những loại sợi quang nào và khoảng cách truyền tối đa là bao nhiêu?
TA340-GE hỗ trợ cả sợi quang đa chế độ và đơn chế độ, bao phủ phạm vi khoảng cách truyền rộng để phù hợp với các quy mô dự án khác nhau và cơ sở hạ tầng sợi quang hiện có.
Trên sợi quang đa chế độ, nó hỗ trợ khoảng cách lên đến 2km trên cáp 62.5/125μm và lên đến 5km trên cáp 50/125μm, làm cho nó phù hợp cho các kết nối trong khuôn viên trường và giữa các tòa nhà. Trên sợi quang đơn chế độ, nó hỗ trợ khoảng cách 20km, 40km, 60km, 80km và lên đến 120km trên cáp 9/125μm, bao phủ mọi thứ từ các liên kết mạng đô thị đến các kết nối đường dài trên các khu vực địa lý rộng lớn.
Đầu nối sợi quang tiêu chuẩn là SC, với ST và FC có sẵn như các tùy chọn thay thế, và cả hai bước sóng 1310nm và 1550nm đều được hỗ trợ, mang lại sự linh hoạt hoàn toàn để phù hợp với hệ thống sợi quang hiện có của bạn mà không cần bộ chuyển đổi hoặc bảng vá lỗi bổ sung.
2. Link Fault Pass-Through (LFPT) là gì và tại sao nó lại quan trọng đối với mạng của tôi?
Link Fault Pass-Through, viết tắt là LFPT, là một tính năng lan truyền lỗi tự động tắt cổng RJ45 đồng khi phát hiện lỗi ở phía sợi quang của liên kết và ngược lại.
Nếu không có LFPT, một switch hoặc router được kết nối với cổng đồng sẽ tiếp tục tin rằng liên kết đầu cuối vẫn hoạt động ngay cả khi kết nối sợi quang đã bị lỗi, khiến lưu lượng truy cập được gửi vào một liên kết bị hỏng một cách âm thầm. Điều này làm cho việc chẩn đoán lỗi khó khăn hơn đáng kể và có thể làm chậm quá trình phục hồi mạng. Với LFPT được bật, switch được kết nối sẽ ngay lập tức phát hiện sự kiện liên kết bị ngắt và có thể kích hoạt chuyển đổi dự phòng, tính toán lại cây bao trùm hoặc tạo cảnh báo tự động.
Tính năng này đặc biệt quan trọng trong môi trường mạng được quản lý, các cấu trúc liên kết vòng dự phòng và bất kỳ triển khai nào mà việc phát hiện lỗi nhanh chóng và chính xác là rất quan trọng để duy trì tính khả dụng của dịch vụ.
3. Bộ chuyển đổi này có thể được sử dụng cả như một thiết bị độc lập và bên trong khung gầm rack 19 inch không?
Có, và đây là một trong những tính năng đặc biệt nhất của dòng TA340-GE. Thẻ mô-đun được thiết kế để có thể hoán đổi hoàn toàn giữa hoạt động trên máy tính để bàn độc lập và lắp đặt vào khung gầm rack 2U 19 inch mà không cần sửa đổi phần cứng.
Điều này có nghĩa là bạn có thể triển khai ban đầu các bộ chuyển đổi dưới dạng thiết bị độc lập trong các giai đoạn dự án ban đầu hoặc trong các cài đặt nhỏ hơn, và sau đó di chuyển các thẻ tương tự trực tiếp vào khung gầm rack tập trung khi mạng của bạn phát triển, mà không cần thay thế chính các mô-đun bộ chuyển đổi. Điều này bảo vệ khoản đầu tư phần cứng ban đầu của bạn và đơn giản hóa đáng kể việc mở rộng mạng và quản lý tập trung trong tương lai.
Vỏ nhôm nhỏ gọn cũng góp phần tản nhiệt hiệu quả trong cả hai cấu hình triển khai, và với mức tiêu thụ điện năng dưới 2.5W mỗi đơn vị, việc quản lý nhiệt trong các cài đặt khung gầm có mật độ cao vẫn đơn giản.
4. Bộ chuyển đổi này hỗ trợ những tính năng mạng nâng cao nào ngoài việc chuyển đổi phương tiện cơ bản?
Ngoài việc chuyển đổi phương tiện từ sợi quang sang đồng tiêu chuẩn, TA340-GE còn hỗ trợ một số khả năng mạng nâng cao khiến nó phù hợp với các môi trường mạng đòi hỏi khắt khe hơn và giàu tính năng hơn.
Nó hỗ trợ gắn thẻ VLAN IEEE 802.1q, đánh dấu ưu tiên QoS IEEE 802.1p và Giao thức Spanning Tree IEEE 802.1d, cho phép nó tham gia minh bạch vào các cấu trúc liên kết mạng được quản lý mà không cần loại bỏ hoặc thay đổi phân loại lưu lượng. Hỗ trợ Giao thức Thời gian Chính xác IEEE 1588v2 làm cho nó phù hợp với các ứng dụng yêu cầu đồng bộ hóa thời gian cực kỳ chính xác trên mạng, chẳng hạn như tự động hóa công nghiệp, hệ thống giao dịch tài chính và môi trường sản xuất phát sóng.
Nó cũng hỗ trợ AVB (Audio Video Bridging) và truyền khung Jumbo 10K, làm cho nó phù hợp với các ứng dụng mạng đa phương tiện và lưu trữ băng thông cao, nơi kích thước gói lớn và truyền phát nhạy cảm với thời gian là các yêu cầu thiết yếu.
