Thẻ khuếch đại quang EDFA có thể đổi nóng
Tính năng sản phẩm
Thông số kỹ thuật
| Chức năng | Mô tả | |
| Phạm vi bước sóng làm việc | Loại tiêu chuẩn: 1529nm ~ 1561nm Loại mở rộng: 1528nm ~ 1568nm | |
| Loại EDFA | Tăng cường năng lượng OBA | Tăng cường điện OPA |
| Lượng điện quang đầu vào tối thiểu | -22dBm | -32dBm |
| Công suất quang đầu ra tối đa | +20dBm | +16dBm |
| Lợi nhuận tối đa | 17dB | 20dB |
| Con số tiếng ồn | < 5,5dB | |
| Tăng độ phẳng | < 1,5dB | |
| Công nghệ độc quyền | Hỗ trợ khóa tăng cường, tăng cường điều chỉnh, công nghệ điều khiển tạm thời, tự động tắt năng lượng quang đầu ra | |
| Chức năng quản lý mạng |
Hỗ trợ giám sát thời gian thực về tình trạng hoạt động của EDFA, bao gồm: năng lượng quang học, bơm, nhiệt độ, v.v. Mức ngưỡng tắt bơm hỗ trợ và chức năng thiết lập thời gian phục hồi tự động |
|

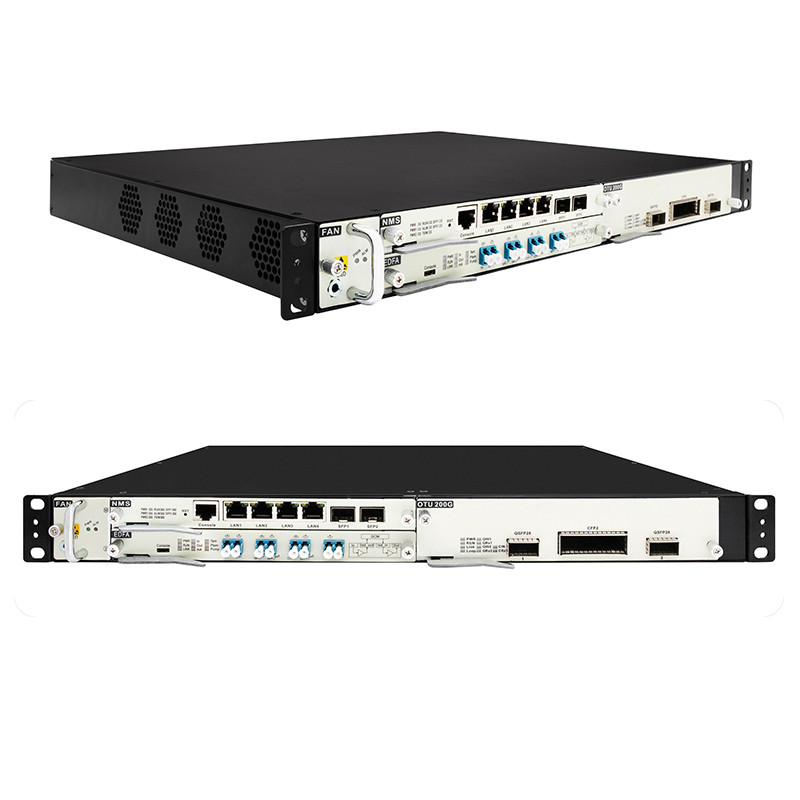

| Số lượng khe trống được sử dụng | Hỗ trợ OSP3800 khung xe toàn bộ, chiếm 1 khe, (0.5U) | |
| Giao diện quang học | LC/UPC | |
| Tiêu thụ năng lượng tối đa | 15W | |
| MTBF | >100.000 giờ | |

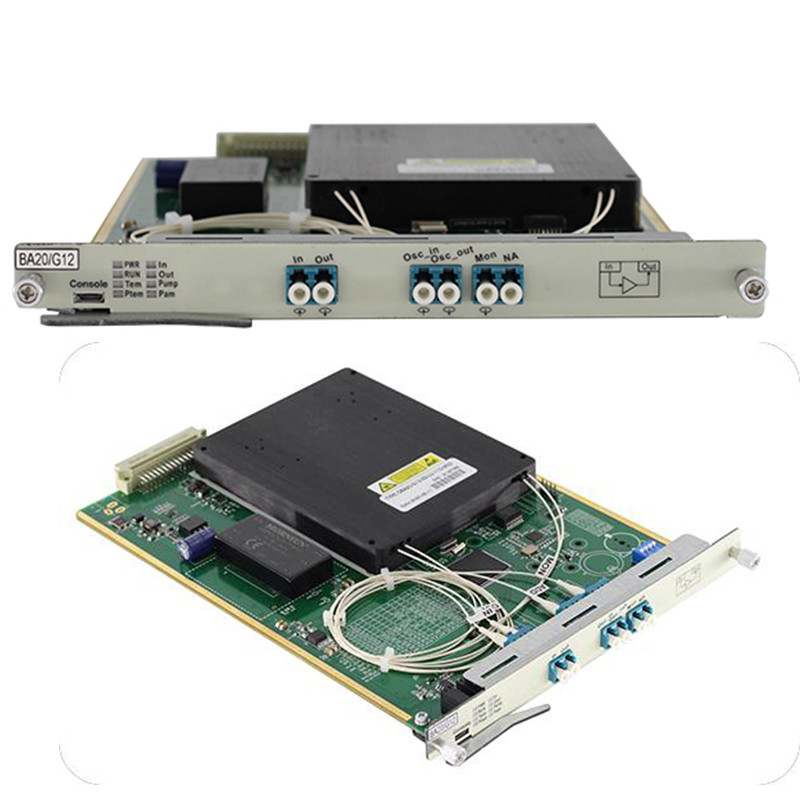

Cấu trúc
Định nghĩa giao diện
| Giao diện | Điểm | Chức năng / Mô tả |
| Trong | Giao diện đầu vào EDFA | Cổng đầu vào điện quang tín hiệu nhỏ |
| Ra ngoài. | Giao diện đầu ra EDFA | Cổng quang đầu ra EDFA Amplification. |
| OSC_IN | Cổng đầu vào kênh giám sát | Liên kết với thẻ quản lý mạng SFP TX để truyền thông tin quản lý mạng. |
| OSC_Out | Cổng đầu ra kênh giám sát | Liên kết với thẻ quản lý mạng SFP RX để truyền thông tin quản lý mạng. |
| MON | Cảng giám sát | Giao diện giám sát hiệu suất EDFA, OPM liên kết hoặc quang phổ. |
Mô tả chỉ số
| Giao diện | Điểm | Mô tả |
| PWR | Chỉ số công suất EDFA | Mở, nguồn điện EDFA bình thường; tắt, nguồn điện bị hỏng. |
| RUN | Chỉ số hoạt động của EDFA | ON, EDFA hoạt động bình thường; off, hoạt động bị lỗi. |
| Trong | Chỉ báo báo động đầu vào EDFA | On, input là bất thường; off, input là bình thường. |
| Ra ngoài. | Chỉ báo báo động đầu ra EDFA | Mở, đầu ra là bất thường; tắt, đầu ra là bình thường. |
| Thêm | Chỉ số báo động nhiệt độ của mô-đun EDFA | On, nhiệt độ của module EDFA là bất thường; off, nhiệt độ của module là bình thường. |
| Ptem | Chỉ báo nhiệt độ bơm | On, nhiệt độ bơm là bất thường; off, nhiệt độ bơm là bình thường. |
| Bơm | Chỉ báo cảnh báo bơm | Bơm đang hoạt động; tắt, bơm đang hoạt động. |
| Pam. | Chỉ báo báo động lượng bơm | Mở, dòng máy bơm là bất thường; tắt: dòng máy bơm là bình thường. |
Lời giới thiệu
Chức năng chính của thẻ khuếch đại quang EDFA (Erbium Doped Fiber Amplifier) là thực hiện bù công năng lượng trên ánh sáng tín hiệu trong đường truyền,và có thể đồng thời khuếch đại lên đến 48 kênh (khoảng cách kênh là 100GHz) hoặc 96 kênh (khoảng cách kênh là 50GHz) trong băng tần C.
Dấu hiệu quang có đặc điểm tăng phẳng, tăng có thể điều chỉnh và chỉ số tiếng ồn nhỏ.
Nó là một phần không thể thiếu và quan trọng của hệ thống DWDM, hệ thống tốc độ cao trong tương lai và truyền đường dài toàn mạng quang học.
Thông tin giám sát thẻ EDFA
Thiết lập
1. Đặt ngưỡng báo động công suất đầu vào và đầu ra
Các ngưỡng báo động của sức mạnh đầu vào và đầu ra của bộ khuếch đại có thể được thiết lập thông qua quản lý mạng.bơm EDFA tắt, và EDFA không hoạt động. Khi đầu ra EDFA thấp hơn ngưỡng, một báo động sẽ được yêu cầu
2. Cài đặt chế độ làm việc
Chế độ hoạt động của bộ khuếch đại có thể được thiết lập thông qua quản lý mạng: chế độ tăng liên tục AGC, chế độ đầu ra liên tục APC, chế độ dòng điện liên tục ACC, tăng có thể được thiết lập trong chế độ AGC,phạm vi thiết lập là ± 1db là tốt nhất, công suất đầu ra có thể được thiết lập trong chế độ APC, phạm vi thiết lập là ± 1dBm tối ưu
3. Cài đặt chế độ bảo vệ mắt
Khi cài đặt và gỡ lỗi hoặc khắc phục sự cố,bạn có thể bật chế độ bảo vệ mắt của bộ khuếch đại thông qua hệ thống quản lý mạng để giảm công suất đầu ra của EDFA để tránh thương tích cho nhân viên bảo trì
Hình ảnh GUI
