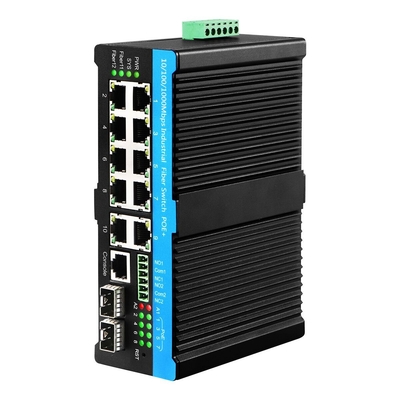

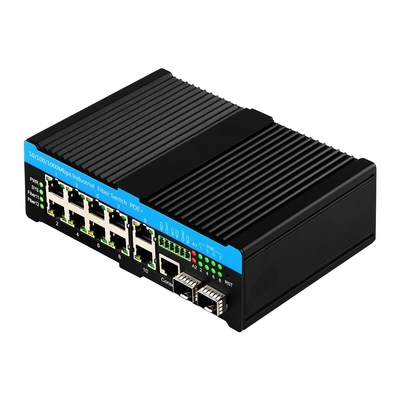

8 Port 2.5G Industrial Poe Switch 90w
Bộ chuyển mạch quản lý POE++ cho camera PTZ
Giới thiệu về Bộ chuyển mạch PoE Công nghiệp 2.5G
Thông số kỹ thuật của Bộ chuyển mạch Sợi quang PoE Công nghiệp Quản lý
|
Tên sản phẩm |
10/100/1000Mbps Quản lý Công nghiệp Bộ chuyển mạch Sợi quang PoE (2F+10TP) |
|
Mã số |
IM-FP21008GW |
|

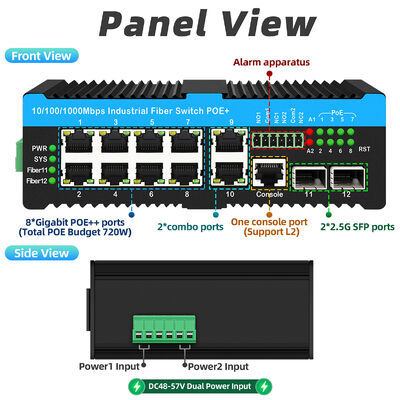

Cổng |
2x 100/1000/2500Base-FX SFP Sợi quang SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 (Hỗ trợ tự động cảm biến MDI/MDIX ) |
|
Tiêu chuẩn |
IEEE 802.3: Ethernet 10Base-T 10Mbit/s IEEE 802.3u: Ethernet nhanh 100Base-TX, 100Base-FX, IEEE 802.3z: Ethernet Gbit/s 1000Base-T qua sợi quang IEEE 802.1d: STP (Giao thức cây trải) IEEE 802.1s: Ethernet nhanh 100Base-TX, 100Base-FX, IEEE 802.1w: RSTP (Giao thức cây trải nhanh) ITU-T G.8032 :ERPS (Chuyển mạch bảo vệ vòng Ethernet) IEEE 802.1Q: Mạng LAN ảo (VLAN) ACL: Cổng dựa trên và MAC dựa trên Mạng, Kiểm soát truy cập, Lọc truy cập giao diện quản lý IEEE802.3ac: Kích thước khung tối đa được mở rộng lên 9600 Byte. IEEE 802.3ad: Gộp kênh liên kết cho các liên kết song song với LACP (Giao thức kiểm soát gộp kênh liên kết) IEEE 802.3x: Kiểm soát luồng cho chế độ song công đầy đủ IEEE 802.1ad: VLAN xếp chồng IEEE 802.1p: Giao thức QoS/CoS Lớp 2 LAN để Ưu tiên Lưu lượng IEEE 802.1ab: Giao thức khám phá lớp liên kết (LLDP) IEEE 802.1az: EEE (Ethernet tiết kiệm năng lượng) IEEE802.3af: 15.4W IEEE802.3at: 30W IEEE802.3bt: 90W |
|
ID VLAN |
4094 VID VLAN IEEE802.1Q |
|
Kiến trúc chuyển mạch |
Băng thông hệ thống:58Gbps (không tắc nghẽn lưu lượng) Dung lượng DRAM: 128M Dung lượng Flash: 16M Dung lượng bộ đệm gói: 4Mb |
|
Xử lý dữ liệu |
Lưu trữ và chuyển tiếp |
|
Kiểm soát luồng |
IEEE 802.3x cho chế độ song công đầy đủ Áp lực ngược cho chế độ bán song công |
|
Đầu nối Mạng |
8x 10/100/1000Base-TX RJ-45 Chức năng Auto MDI/MDI-X, |
|
Cổng điều khiển |
RS-232 (RJ-45) |
|
Cáp mạng |
Cáp UTP/STP trên Cat. 5e |
|
|
CSMA/CD |
|
Cực tính ngược Quá tải dòng điện Bảo vệ |
cho L2 / L3 / L4 cho L2 / L3 / L4 |
|
CPU Watch Dog |
cho L2 / L3 / L4 |
|
Nguồn điện |

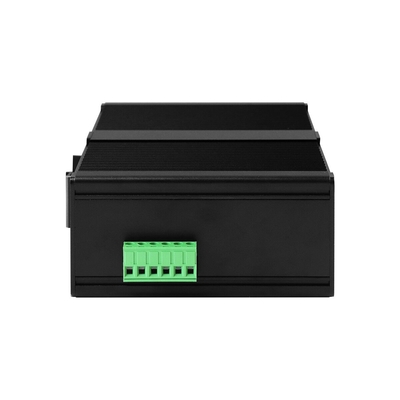

DC48V dự phòng (48~57VDC) đầu vào hoặc 100-240VAC nguồn (Khối đầu cuối có thể tháo rời ) |
|
Tiêu thụ Nguồn |
3.5W (không tải)
|
|
Đèn LED |
Mỗi đơn vị: Nguồn 1 (Đỏ), SYS (Đỏ), Báo động (Đỏ) PoE (Xanh lá) Cổng RJ-45: Liên kết/Hoạt động (Xanh lá) Tốc độ (Vàng) Cổng Sợi quang SFP: Liên kết/Hoạt động (Xanh lá) |
|
Khung Jumbo |
9.6KB |
|
IEEE802.3ac |
Kích thước khung tối đa được mở rộng lên 1522 Byte (cho phép Q-tag trong gói tin) |
|
Bảng địa chỉ MAC |
8K |
|

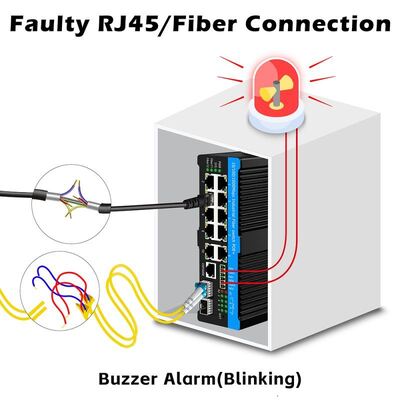

Thông báo cảnh báo |
Syslog hệ thống, rơ le báo động |
|

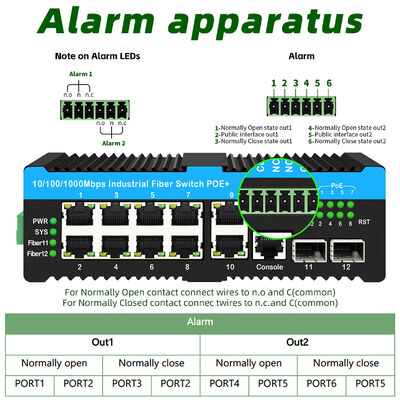

Tiếp điểm rơ le báo động Đầu ra rơ le với khả năng mang dòng điện 1 A |
@30VDC Nhiệt độ hoạt động |
|
-40 ~ |
75°C Độ ẩm hoạt động |
|
0% đến 95% (Không ngưng tụ) |
Nhiệt độ lưu trữ |
|
-40 ~ 85°C |

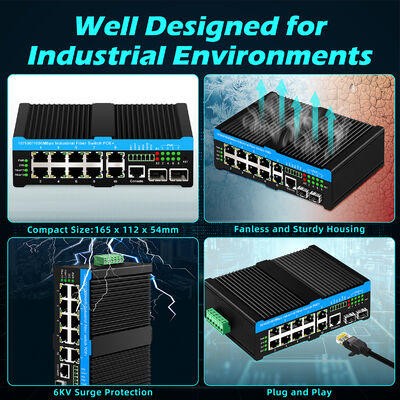

Kích thước |
|
165 x 112 x 45.5mm |
Cân nặng |
|
0.85 |
kgLắp đặt |
|

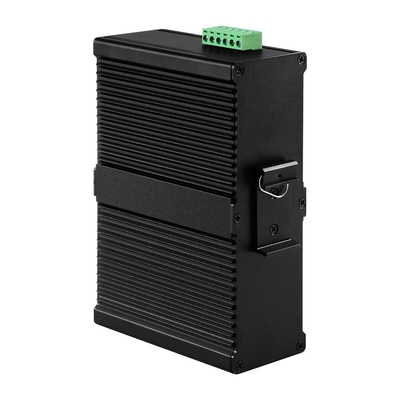

Lắp ray Din |
FCC |
|
Phát xạCE |
FCC Phần 15 Phụ lục B Lớp B 2010 EN50121 EN 5502:2006+A1:2007 EN61000-3 EN55035 EN55032 EN50155 2:2006+A1:2009+A2:2009 An toàn |
|
EN62368 |
6KV |
|
Bảo vệ chống sét lan truyềnĐược hỗ trợ cho cổng UTP và Sợi quangChống sốcIEC 60068-2-27 |
Rơi tự do |
|
IEC 60068-2-32 |
Chống rung |
|
IEC 60068-2-6 |
Thông số kỹ thuật phần mềm |
|
Cấu trúc liên kết |
VLAN |
|
VLAN IEEE 802.1q, lên đến 4094 VID VLAN 802.1Q |
|
|
VLAN IEEE 802.1q, lên đến 4094 Nhóm |
|
|
IEEE 802.1ad |
VLAN dựa trên MAC, lên đến 256 mục VLAN dựa trên mạng con IP, lên đến 128 mục VLAN dựa trên giao thức (Ethernet, SNAP, LLC), lên đến 128 mục Dịch VLAN, lên đến 256 mục GVRP (Giao thức đăng ký VLAN GARP) MVR (Đăng ký VLAN đa hướng) Gộp kênh liên kết (Trunk cổng) Tĩnh (Hash với SA, DA, IP, cổng TCP/UDP), lên đến 5 nhóm trunk |
|
Cây trải |
IEEE802.1d STP IEEE802.1w RSTP |
|
IEEE802.1s MSTP |
POE/POE+ IEEE802.3at 30W IEEE802.3af 15.4W |
|
IEEE802.3bt 90W
|
Bảo vệ vòng lặp Được hỗ trợ ITU-T G.8032 / Y.1344 ERPS (Bảo vệ vòng |
|
Ethernet) |
cho L2 / L3 / L4 |
|
<50ms Mạng cấu trúc liên kết vòng đơn, vòng phụ, vòng đa |
Tính năng QoSLớp dịch vụ 8 hàng đợi ưu tiên hoạt động IEEE802.1p cho mỗi cổng |
|
Phân loại lưu lượng QoS |
|
|
CoS dựa trên IEEE802.1p |
CoS dựa trên Ưu tiên IP |
|
QCE (Mục kiểm soát QoS): Giao thức, IP nguồn, |
Phân loại lưu lượng QoS QCL (Danh sách kiểm soát QoS): Loại khung, MAC nguồn/ đích, ID VLAN, PCP, DEI |
|
QCE (Mục kiểm soát QoS): Giao thức, IP nguồn, |
Phân mảnh IP, DSCP, số cổng TCP/UDP Đánh dấu lại DiffServ (RF 2474) Kiểm soát bão cho Unicast, Broadcast, Multicast |
|
Tính năng đa hướng IP |
|
|
IGMP / MLD Snooping |
IGMP Snooping v1, v2, v3 / MLD Snooping v1, v2 |
|
Hồ sơ lọc cổng |
|
|
Giới hạn tốc độ, Rời nhanh |
Nhóm đa hướng tối đa: lên đến 1022 mục Truy vấn / Cổng định tuyến tĩnh Tính năng bảo mật IEEE 802.1X Dựa trên cổng |
|
Dựa trên MAC |
|
|
ACL
|
Số quy tắc: lên đến 256 mục cho L2 / L3 / L4 |
|
L2: MAC, SA/DA/VLAN |
L3: Địa chỉ IP SA/DA, Mạng con L4: TCP/UDP Các tính năng khác Ethernet xanh Hỗ trợ IEEE802.3az EEE (Ethernet tiết kiệm năng lượng) |
|
Được hỗ trợ |
|
|
SSL / SSH v2 |
|
|
Được hỗ trợ |
cho L2 / L3 / L4 |
|
Xác thực |
cho L2 / L3 / L4 |
|
Xác thực từ xa (qua RADIUS / TACACS+) Lọc truy cập giao diện quản lý |
Web, Telnet / SSH, Console RS-232 CLI Tính năng quản lý |
|
CLI |
CLI giống Cisco®
|
|
Quản lý dựa trên Web |
|
|
Telnet |
Máy chủ |
|
SNMP |
|
|
V1, V2c, V3 |
Nâng cấp |
|
SW & Cấu hình |
TFTP, HTTP |
|
Firmware dự phòng trong trường hợp nâng cấp thất bại Modbus/TCP |
Hỗ trợ quản lý và giám sát RMON |
|
RMON I, RMON II |
MIB
|
|
RFC1213 MIB II, MIB riêng |
UPnP |
|
Được hỗ trợ |
DHCP |
|
Máy chủ, Khách hàng, Chuyển tiếp, Snooping |
cho L2 / L3 / L4 |
|
Tùy chọn Chuyển tiếp 82
|
IP Source Guard Được hỗ trợ Phản chiếu cổng |
|
Được hỗ trợ |
cho L2 / L3 / L4 |
|
Máy chủ Syslog (RFC3164) (Hỗ trợ 1 máy chủ ) |
cho L2 / L3 / L4 |
|
Syslog hệ thống, email, rơ le báo động |
IEEE1588 |
|
Hỗ trợ |
NTP |
|
Khách hàng |
DNS |
|
Khách hàng, Proxy |
HTTP qua IPv6 |
|
Giao thức khám phá lớp liên kết LLDP-MED |
Tính năng IPv6 |
|
Quản lý IPv6 |
Máy chủ Telnet/ICMP v6 |
|
SNMP qua IPv6 |
|
|
Được hỗ trợ |
SSH qua IPv6 |
|
Được hỗ trợ |
cho L2 / L3 / L4 |
|
Khách hàng |
cho L2 / L3 / L4 |
|
Được hỗ trợ |
HTTP qua IPv6 |
|
Được hỗ trợ |
cho L2 / L3 / L4 |
|
Được hỗ trợ |
cho L2 / L3 / L4 |
|
Được hỗ trợ |
cho L2 / L3 / L4 |
|
Số quy tắc: lên đến 256 mục |
cho L2 / L3 / L4 |
|
L2: MAC, SA/DA/VLAN
|
L3: Địa chỉ IP SA/DA, Mạng con L4: TCP/UDP Các tính năng khác Ethernet xanh Hỗ trợ IEEE802.3az EEE (Ethernet tiết kiệm năng lượng) |
|
Quản lý để tối ưu hóa mức tiêu thụ điện |
|
|
Xác định độ dài cáp và giảm công suất
|

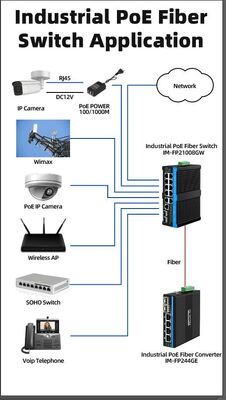

cho các cổng có cáp ngắn Giảm công suất cho cổng khi không có liên kết Quản lý nguồn LED: Điều chỉnh cường độ LED Chẩn đoán cáp Đo khoảng cách điểm đứt hoặc bình thường của cáp UTP Ứng dụng
|
|

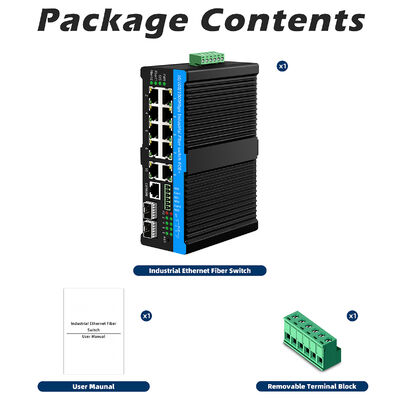

Danh sách đóng gói: |
Đặt sản phẩm vào Túi ESD, sau đó đặt vào bọt PE với bao bì carton bên ngoài. |
Đóng gói tiêu chuẩn thường bao gồm một thiết bị chính, thẻ bảo hành và hướng dẫn sử dụng.
Kích thước hộp đóng gói cho 1 chiếc: 23*16.5*5.8cm
Tất cả các mẫu đều hỗ trợ đầu vào dự phòng.
2. Làm thế nào để tôi cài đặt thiết bị?
A: Mỗi mẫu trong dòng này hỗ trợ lắp ray DIN35/Tường.
Nó yêu cầu các phụ kiện cần thiết để lắp đặt như vít, bộ lắp đặt, v.v., một số trong số đó được bao gồm trong hộp đóng gói, một số thì không.
3. Có thể in logo của tôi không?
A: Có, thường là trên bảng trên cùng của thiết bị.
4. Bạn có thể cung cấp nhãn PVC tùy chỉnh với mẫu của tôi trên đó không?
A: Có, có mô tả, tên mẫu và logo trên mặt nạ PVC phía trước, tất cả đều có thể tùy chỉnh.
5. Danh sách đóng gói là gì?
A: Có một thiết bị, bọt bảo vệ, hướng dẫn sử dụng, thẻ bảo hành và cáp console trong hộp.
Nhưng các mô-đun SFP và nguồn điện KHÔNG được bao gồm, vui lòng mua riêng từ chúng tôi.
