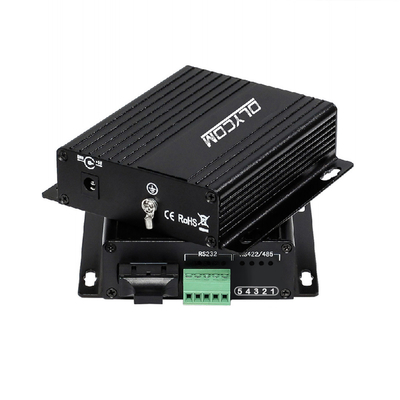

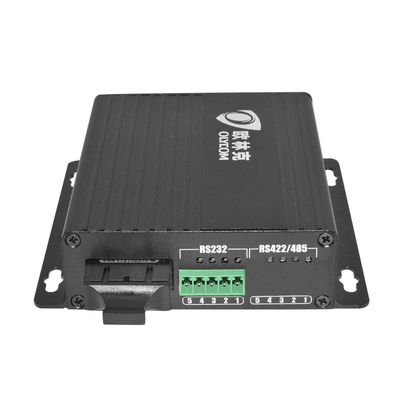

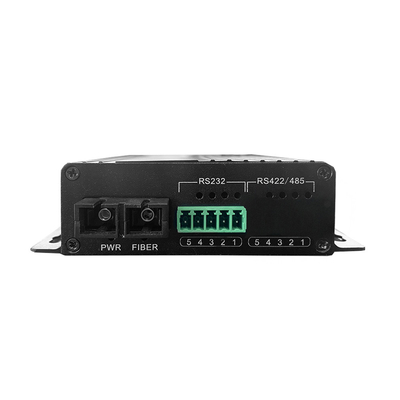

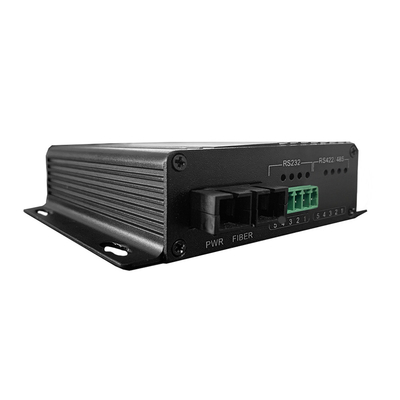

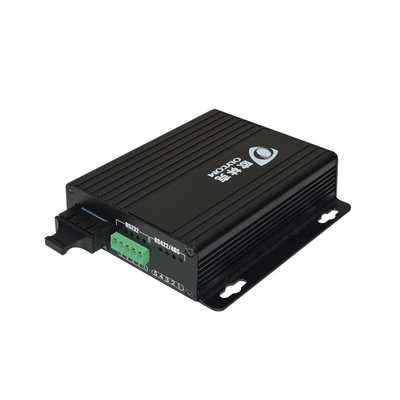

Dữ liệu hàng loạt RS485 RS422 RS485 DIN-Rail công nghiệp
đến Fiber Converter Modem quang sợi
Đặc điểm sản phẩm của máy chuyển đổi sợi công nghiệp
Thông số kỹ thuậtcủa Fiber Optic Modem
| Tiêu chuẩn | EIA /TIA RS232, RS-422, RS-485 |
| Bộ kết nối sợi | Tiêu chuẩn SC, ST/FC tùy chọn |
| Khoảng cách sợi | 50/125um MMF: 2km, 62.5/125um MMF: 5km, 9/125 SMF:20/40/60/80km |
| Bộ kết nối hàng loạt | RS-232, RS-422, RS-485: đầu cuối Phoenix |
| Khoảng cách hàng loạt | RS-232 cổng 15m, RS-422, RS-485: 1500 mét |
| Tỷ lệ | 0-120Kbps |
| Tỷ lệ Baud | 300 Baud đến 115.200 Baud |
| RS-485 | D+, D-, GND |
| RS-422 | R+, R-, T+, T-, GND |
| RS-232 | IN, OUT, GND |
| Tỷ lệ năng lượng | 2W, 9-52V |
| Bảo vệ tĩnh | Bảo vệ xả điện tĩnh 15KV (ESD) |
| Bảo vệ vượt sức mạnh | Bảo vệ điện áp 1500W/giây |
| Nhiệt độ hoạt động | -40°C đến +70°C |
| Nhiệt độ lưu trữ | -40°C đến +85°C |
| Độ ẩm lưu trữ | 5% ~ 90% không giảm |
| Kích thước | 114*93*35mm |
| Trọng lượng | 0.35kg/phần trọng lượng ròng |
Ứng dụng
FAQ:
1Có bất kỳ phần mềm đặc biệt nào để sử dụng thiết bị này hay chỉ plug & play?
(Olycom) chỉ cần plug & play. một khi tín hiệu cáp sợi/serial gặp vấn đề, nó sẽ ngừng hoạt động.
2. Chúng ta có phải thiết lập cho tốc độ baud (RS485)? máy đo MFM của chúng tôi đang sử dụng tốc độ baud 9600 hoặc 19200. Nó sẽ hoạt động cho các tốc độ baud (một trong hai)? hoặc tốc độ baud được tự động chọn?
(Olycom) Tự động cảm biến / 300 Baud đến 115,200 Baud.
3Ống quang là lựa chọn gì?
(Olycom) Mô-đun cố định hoặc khe SFP có sẵn. Đối với mô-đun cố định, nó có thể là SC / FC / ST với khoảng cách khác nhau ((Singlemode hoặc Multimode)
4- Tôi có thể lấy RS485 không?
(Olycom) Có, có 3 thẻ PCB hàng loạt có sẵn, các tùy chọn là
1, Max 6*RS232 ((2-pin)
2, Max 6*RS485 ((2-pin)
3, Max 3*RS485/RS422 ((RS485 4-pin, RS422 2-pin)
4, Kết hợp: 1*RS485/RS422+4*RS232 ((2-pin)
2*RS485/RS422+2*RS232 ((2-pin)...
Với những tùy chọn linh hoạt, các mô-đun sợi hỗ trợ cố định hoặc SFP loại như đã đề cập ở trên
