EtherCAT bus IO PLC Module Remote

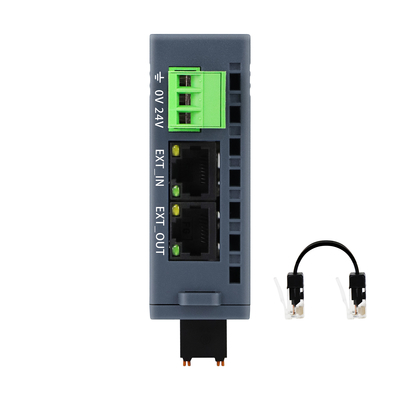

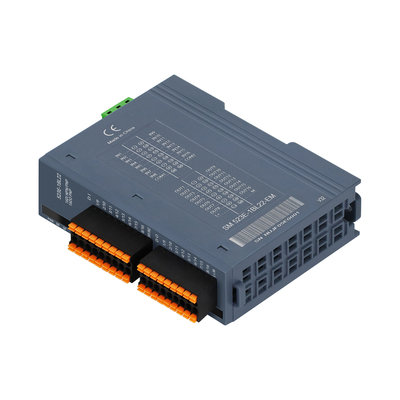

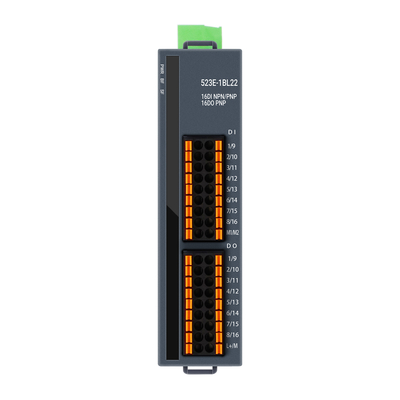

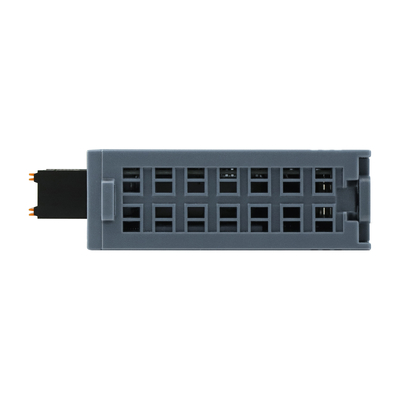

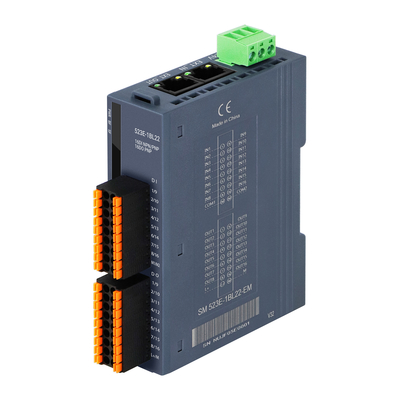

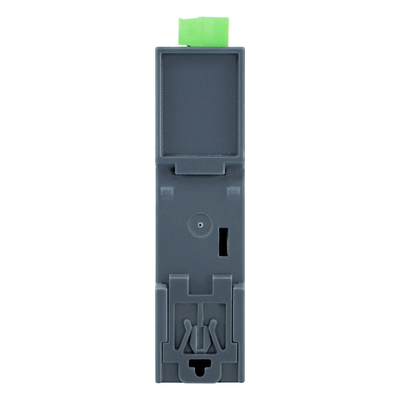

EtherCAT nối nối mở rộng 16DI+16DO Din-rail I/O Module
Tính năng sản phẩm của hệ thống I/O PAL
Thông số kỹ thuậtcủaMáy nối mở rộng EtherCAT
| Sản phẩm số | OM523E-1BL22-EM |
| Thông số kỹ thuật | |
| Điện áp hoạt động | 24VDC (18VDC ~ 28VDC) |
| Tiêu thụ hiện tại hoạt động | 250mA |
| Bảo vệ năng lượng | Bảo vệ kết nối ngược, hấp thụ điện giật |
| Cổng kết nối | 2 * RJ45 ((cáp mạng phẳng tiêu chuẩn 7CM để lắp đặt tập trung) |
| Loại thiết bị đầu cuối điện | Máy kết nối cắm, đầu cuối vít |
| Loại thiết bị đầu cuối tín hiệu | Kết nối cắm vào, cắm trực tiếp cắm vào cổng kết nối PUSH-IN |
| Hiển thị hướng dẫn | Đèn chỉ số công suất, Đèn chỉ số màu xanh NET, Đèn chỉ số màu đỏ SF, Đèn chỉ số màu xanh lá cây của tín hiệu IO |
| Điểm đầu vào | 16 |
| Tính năng đầu vào | Nguồn/hầm |
| Chiều dài cáp (không được bảo vệ) | Điểm đầu vào dài nhất là 300m, điểm đầu ra dài nhất là 150m |
| Chiều dài cáp (được che chắn) | Tối đa 500m |
| Giới hạn hiện tại được phép | 1mA |
| Điện áp thử nghiệm cách nhiệt | 500VDC |
| Điện áp đầu vào | |
| ●Giá trị định giá | 24VDC (18VDC ~ 28VDC) |
| ● ¥0 ¥ tín hiệu | Tối đa 5VDC, 1mA |
| ● ¥1 ¥ tín hiệu | Ít nhất 15VDC, 2,5mA |
| Lưu lượng chậm | |
| ●Từ 0 đến 1, tối thiểu | 3 ~ 5ms ((Expand 4 mô-đun các giá trị điển hình) |
| ●Từ 1 đến 0, tối thiểu | 3 ~ 5ms ((Expand 4 mô-đun các giá trị điển hình) |
| Điểm đầu ra | 16 |
| Đặc điểm đầu ra | MOSFET trạng thái rắn, loại PNP |
| Sản phẩm số | OM523E-1BL22-EM |
| Lưu lượng chậm | |
| Bảo vệ điện áp quá cao đầu ra | Vâng, điện tử. |
| Dòng rò rỉ | < 1mA |
| Trọng lượng LED tối đa | 5W |
| Lưu lượng điện | 0.5A |
| Mức giới hạn bảo vệ quá dòng | 1.5A,5ms |
| ● Trọng lượng kháng, tối đa | 300HZ |
| ● Trọng lượng cảm ứng, tối đa. | 0.5HZ |
| ●LED Load, Max. | 10HZ |
| ● Trọng lượng cơ khí, tối đa. | -- |
| Điện áp thử nghiệm cách nhiệt | 500VDC |
| Môi trường làm việc | |
| Nhiệt độ hoạt động | -20~60°C |
| Độ ẩm làm việc | 5% ~ 90% (không ngưng tụ) |
| Độ cao | Dưới 2000 mét (80kPa) |
| Mức độ bảo vệ | IP20 |
| Sự cô lập | |
| Giữa Canal và Bus | Vâng. |
| Giữa kênh | Vâng. |
| Chẩn đoán và cảnh báo năng lượng hệ thống | Hỗ trợ |
| Kích thước (L*W*H) | 27mm*94mm*114mm |
Bao bì
Chi tiết đặt hàng
| Thông số kỹ thuật | Sản phẩm số |
| Mô-đun mở rộng phân tán OM523E, 2 cổng RJ45, bus Backplane WellAUBUS (được nối qua cáp mạng 8-core, các mô-đun cáp mạng hạng 5e chỉ có chiều dài 20 mét,và tổng cáp mở rộng được giới hạn ở 150 mét), 24VDC nguồn cung cấp điện, cơ thể chính đi kèm với 16DI (đồng cathode / thông thường anode đầu vào), 16DO (PNP đầu ra),IP20Cấp độ bảo vệ, hỗ trợ DN35 lắp đặt đường ray |
OM523E-1BL22-EM |
FAQ:
1- Ông là nhà sản xuất à?
Vâng, chúng tôi có dây chuyền sản xuất và nhóm nghiên cứu và phát triển.
Vui lòng truy cập chúng tôi qua liên kết VR bên dưới để xem văn phòng và khu vực sản xuất của chúng tôi.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2Tôi đặt hàng thì thời gian giao hàng là bao lâu?
Sau khi nhận được thanh toán, chúng tôi bắt đầu sản xuất.
Nếu bạn đang đặt hàng một số mô hình phổ biến, chúng tôi thường có hàng tồn kho. Sau một số thử nghiệm, chúng tôi sẽ vận chuyển các vật liệu.
Nếu chúng tôi không có cổ phiếu, thời gian sản xuất thường là 3 ~ 5 ngày làm việc cho ít hơn 50pcs / cặp.
3Làm thế nào để gửi đơn đặt hàng của tôi?
Chúng tôi sẽ gửi hàng hóa bằng đường hàng không ((DHL, UPS hoặc FEDEX) hoặc bằng đường biển ((đối với đơn đặt hàng hàng loạt)
Nó là tốt để vận chuyển các mặt hàng mua thông qua khách hàng's tài khoản vận chuyển hoặc vận chuyển.
Phải mất 3 ~ 5 ngày để đến hải quan địa phương để thông qua.
4MOQ là gì?
1 PC/cặp.
Đối với nhiều mô hình, chúng tôi có cổ phiếu, nó dễ dàng để gửi mẫu để kiểm tra của bạn.
5Tôi có thể được giảm giá không?
Vâng và nó thường dựa trên số lượng và sau khi thử nghiệm mẫu.
