EtherCAT Protocol PAL I/O System EtherCAT phân phối nối kết có thể mở rộng

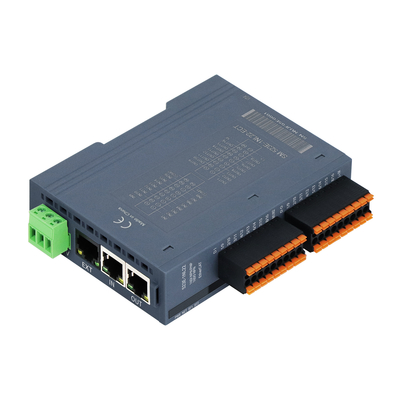

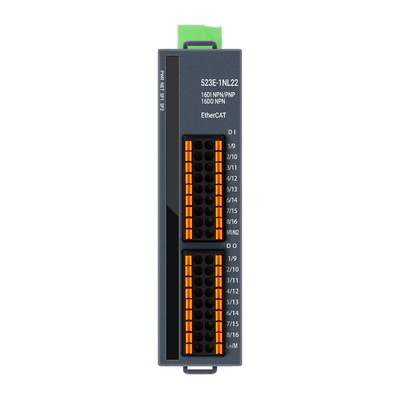

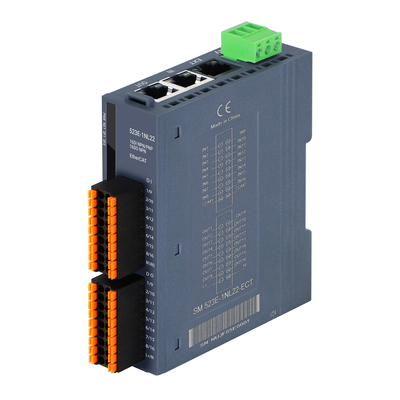

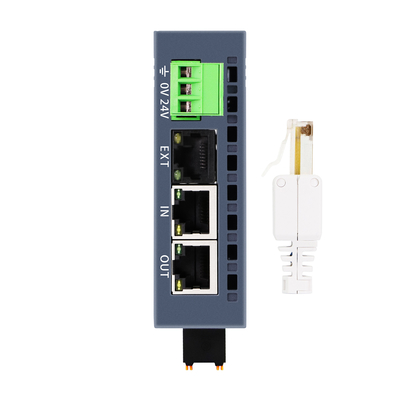

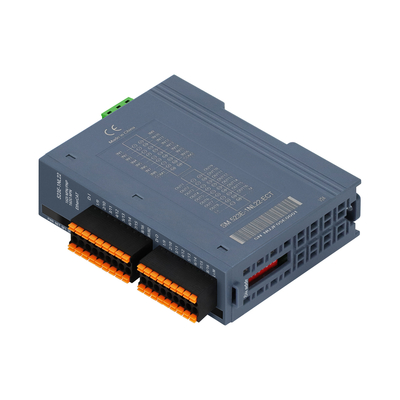

3 RJ45 16DI+16DO I/O Module
Tính năng sản phẩm của hệ thống I/O PAL
Thông số kỹ thuậtcủaMáy nối mở rộng EtherCAT
| Mô hình Mô hình | OM52xE Máy kết nối mở rộng phân tán |
| Thông số kỹ thuật | |
| Điện áp hoạt động | 24VDC (18VDC ~ 28VDC) |
| Tiêu thụ hiện tại hoạt động | Các mô hình sản phẩm khác nhau khác nhau, vui lòng tham khảo hướng dẫn sản phẩm để biết chi tiết. |
| Bảo vệ năng lượng | Bảo vệ kết nối ngược, hấp thụ điện giật |
| Bus giao diện truyền thông | 2*RJ45 |
| Giao diện Expansion Module | 1*RJ45 |
| Loại thiết bị đầu cuối điện | Máy kết nối cắm, đầu cuối vít |
| Loại thiết bị đầu cuối tín hiệu | Kết nối cắm vào, cắm trực tiếp cắm vào cổng kết nối PUSH-IN,hoặc ổ cắm MIL |
| Hiển thị hướng dẫn | Đèn chỉ số công suất, Đèn chỉ số màu xanh NET, Đèn chỉ số màu đỏ SF, Đèn chỉ số màu xanh lá cây của tín hiệu IO |
| Nghị định thư hỗ trợ | EtherCAT |
| Nhóm chủ nô lệ | Thiết bị nô lệ độc lập |
| Ontology IO Point | Vâng, xem dữ liệu đặt hàng chi tiết |
| Mức giới hạn bảo vệ quá dòng | 1.5A,5ms |
| Thời gian phản ứng IO | Ít nhất 500us |
| Khả năng mở rộng | 16 module EM500E-EM |
| Khoảng cách kết nối mở rộng | Tổng chiều dài là 150 mét, và chiều dài giữa các mô-đun được giới hạn ở 20 mét. |
| Chiều dài cáp (được che chắn) | Tối đa 500m |
| Chiều dài cáp (không được che chắn) | Điểm đầu vào dài nhất là 300m, điểm đầu ra dài nhất là 150m |
| Cài đặt Slave | |
| Cài đặt địa chỉ | Được cấu hình bằng công tắc DIP hoặc trạm chính |
| Số lượng trạm tối đa trên mỗi phân đoạn | 255 (Số lượng cụ thể của các trạm hỗ trợ được xác định bởi trạm chính) |
| Môi trường làm việc | |
| Nhiệt độ hoạt động | -20~60°C |
| Độ ẩm làm việc | 5% ~ 90% (không ngưng tụ) |
| Độ cao độ cao | Dưới 2000 mét (80kPa) Dưới 2000 mét (80kPa) |
| Mức độ bảo vệ | IP20 |
| Kích thước (L*W*H) | 27mm*104mm*114mm |
Bao bì
Chi tiết đặt hàng
| Thông số kỹ thuật | Sản phẩm số |
| OM523E bus nội bộ dọc phân phối nối mở rộng, EtherCAT bus, 3 cổng RJ45, WellAUBUS backplane bus (rắc RJ45 cổng mạng cáp cascade,Chiều dài của mô-đun cáp mạng hạng 5e ((được giới hạn ở 20 mét), tổng cáp mở rộng tổng cộng (được giới hạn ở 150 mét), có thể được mở rộng đến 16 mô-đun, nguồn cung cấp điện 24VDC, với mã quay 8 chữ số để đặt địa chỉ ID trạm,cơ thể đi kèm với 16DI (đồng cathode/đồng anode input), 16DO (NPN đầu ra), mức độ bảo vệ IP20, hỗ trợ cài đặt đường ray DN35 |
OM523E-1NL22-ECT |
| OM523E bus nội bộ dọc phân phối nối mở rộng, EtherCAT bus, 2 cổng RJ45, WellAUBUS backplane bus (rắc RJ45 cổng mạng cáp cascade,Chiều dài của mô-đun cáp mạng hạng 5e (được giới hạn ở 20 mét), tổng cáp mở rộng tổng cộng (được giới hạn ở 150 mét), có thể được mở rộng đến 16 mô-đun, nguồn cung cấp điện 24VDC, với mã quay 8 chữ số để đặt địa chỉ ID trạm,cơ thể đi kèm với 16DI (đồng cathode/đồng anode input), 16DO (NPN đầu ra), hỗ trợ cài đặt DN35, ổ cắm sừng MIL |
OM523E-1NL22-ECT-MIL |
| OM523E bus nội bộ dọc phân phối nối mở rộng, EtherCAT bus, 3 cổng RJ45, WellAUBUS backplane bus (rắc RJ45 cổng mạng cáp cascade,Chiều dài của mô-đun cáp mạng hạng 5e (được giới hạn ở 20 mét), tổng số cáp mở rộng (được giới hạn ở 150 mét), có thể mở rộng đến 16 mô-đun, nguồn cung cấp điện 24VDC, với mã 8 chữ số để đặt địa chỉ ID trạm,cơ thể đi kèm với 16DI (đồng cathode/đồng anode input), 16DO (PNP output), mức độ bảo vệ IP20, Ứng dụng hỗ trợ DN35 |
ON523E-1BL22-ECT |
| OM524E bus nội bộ dọc phân phối nối mở rộng, bus EtherCAT, 3 cổng RJ45, bus Backplane WellAUBUS (cáp mạng cổng RJ45 màu đen,Chiều dài của mô-đun cáp mạng hạng 5e (được giới hạn ở 20 mét), tổng cáp mở rộng (được giới hạn ở 150 mét), có thể mở rộng đến 16 mô-đun, nguồn cung cấp điện 24VDC, với mã quay 8 chữ số để đặt địa chỉ ID trạm,cơ thể đi kèm với 16DI (đồng cathode/đồng anode input), 16DIO (NPN đầu vào / NPN đầu ra có thể cấu hình, cấu hình 2 kênh), mức độ bảo vệ IP20, hỗ trợ cài đặt đường ray DN35 |
OM524E-2NL22-ECT |
FAQ:
1- Ông là nhà sản xuất à?
Vâng, chúng tôi có dây chuyền sản xuất và nhóm nghiên cứu và phát triển.
Vui lòng truy cập chúng tôi qua liên kết VR bên dưới để xem văn phòng và khu vực sản xuất của chúng tôi.
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2Tôi đặt hàng thì thời gian giao hàng là bao lâu?
Sau khi nhận được thanh toán, chúng tôi bắt đầu sản xuất.
Nếu bạn đang đặt hàng một số mô hình phổ biến, chúng tôi thường có hàng tồn kho. Sau một số thử nghiệm, chúng tôi sẽ vận chuyển các vật liệu.
Nếu chúng tôi không có cổ phiếu, thời gian sản xuất thường là 3 ~ 5 ngày làm việc cho ít hơn 50pcs / cặp.
3Làm thế nào để gửi đơn đặt hàng của tôi?
Chúng tôi sẽ gửi hàng hóa bằng đường hàng không ((DHL, UPS hoặc FEDEX) hoặc bằng đường biển ((đối với đơn đặt hàng hàng loạt)
Nó là tốt để vận chuyển các mặt hàng mua thông qua khách hàng's tài khoản vận chuyển hoặc vận chuyển.
Phải mất 3 ~ 5 ngày để đến hải quan địa phương để thông qua.
4MOQ là gì?
1 PC/cặp.
Đối với nhiều mô hình, chúng tôi có cổ phiếu, nó dễ dàng để gửi mẫu để kiểm tra của bạn.
5Tôi có thể được giảm giá không?
Vâng và nó thường dựa trên số lượng và sau khi thử nghiệm mẫu.
