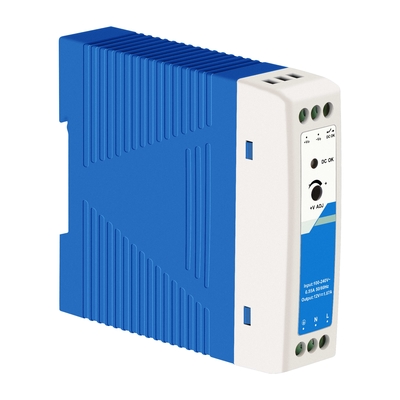

Nguồn điện DIN công nghiệp 12V
Giới thiệu
IM-DAC220/DC12V1.67A chuyển đổi AC220V thành DC12V cho các thiết bị chuyển mạch PoE công nghiệp có tính năng
Với hiệu suất EMC tốt, khả năng chống ồn và độ tin cậy cao, nó có thể đảm bảo hệ thống tự động hóa hoạt động ổn định và liên tục.
Dữ liệu kỹ thuật
| đầu vào | |||||
| Mục | Điều kiện hoạt động | Tối thiểu. | Đánh máy. | Tối đa. | Đơn vị |
| Dải điện áp đầu vào | đầu vào AC | 85 | 264 | VAC | |
| đầu vào DC | 120 | 370 | VDC | ||
| Tần số điện áp đầu vào | đầu vào AC | 47 | 63 | Hz | |
| đầu vào hiện tại | 115VAC | 0,55 | MỘT | ||
| 230VAC | 0,35 | ||||
| Dòng điện khởi động | 115VAC (Khởi động nguội) | 20 | |||
| 230VAC (Khởi động nguội) | 35 | ||||
| Dòng điện rò rỉ | 240VAC | ＜0,5mA | |||
| Cắm nóng | Không có sẵn | ||||
| đầu ra | ||||||||||
| Mục | Điều kiện hoạt động | Tối thiểu. | Đánh máy. | Tối đa. | Đơn vị | |||||
| Độ chính xác điện áp đầu ra | Phạm vi đầy tải/48V | ±1,0 | % | |||||||
| Quy định dòng | Tải định mức | ±1,0 | ||||||||
| Quy định tải | 230VAC | ±1,0 | ||||||||
| Tải tối thiểu | 0 | |||||||||
| Gợn Sóng & Tiếng Ồn |
Băng thông 20 MHz (giá trị từ đỉnh đến đỉnh) |
100 | 120 | mV | ||||||
| Hệ số nhiệt độ | ±0,03 | %/oC | ||||||||
| Thời gian nắm giữ | 115VAC | 20 | bệnh đa xơ cứng | |||||||
| 230VAC | 50 | |||||||||
| Tín hiệu DC OK |
Điện áp đầu ra có thể điều chỉnh phạm vi ADJ |
9-13,5V/40mA | ||||||||
| Bảo vệ quá dòng | ≥125% Io, chế độ dòng không đổi, tự phục hồi | |||||||||
| Bảo vệ ngắn mạch |
Chế độ hiện tại không đổi tự động phục hồi sau khi tình trạng lỗi được loại bỏ |
|||||||||
|
Bảo vệ quá áp
|
16,2V |
Trục trặc điện áp đầu ra
|
||||||||
| Tổng quan | ||||||||||
| Mục | Điều kiện hoạt động | Tối thiểu. | Đánh máy. | Tối đa. | Đơn vị | |||||
|
Kiểm tra cách ly
|
đầu vào- |
Kiểm tra độ bền điện trong 1 phút, dòng rò <10mA | 4000 | VAC | ||||||
| Đầu Vào-Đầu Ra | 2000 | |||||||||
| Đầu ra- |
500 | |||||||||
|
cách nhiệt Sức chống cự |
đầu vào- |
Điện áp thử nghiệm: 500VDC | 100 |
MΩ
|
||||||
| Đầu Vào-Đầu Ra | ||||||||||
| Đầu ra- |
||||||||||
| Nhiệt độ hoạt động | -30 | +70 | oC | |||||||
| Nhiệt độ bảo quản | -40 | +85 | ||||||||
| Độ ẩm lưu trữ | không ngưng tụ | 10 | 95 | %RH | ||||||
| Độ ẩm hoạt động | 20 | 90 | ||||||||
| chuyển đổi tần số | 230VAC, tải 100% | 65 | kHz | |||||||
| Giảm công suất |
Vận hành nhiệt độ giảm giá trị |
50oC đến -70oC | 2,5 | %/oC | ||||||
| Giảm điện áp đầu vào | 85VAC-100VAC | 1,33 | %/VAC | |||||||
| Tiêu chuẩn an toàn |
|
Thiết kế tham khảo UL/EN/IEC/BS EN62368-1, UL61010-1, UL508 |
||||||||
| Lớp an toàn | LỚP | |||||||||
| MTBF | SỮA-HDBK-217F @ 25oC | > 300.000 giờ | ||||||||
| Cơ khí | |
| Chất liệu vỏ | Nhựa chịu nhiệt (UL94V-0) |
| Kích thước | 95,00 x 22,50 x 85,00 mm |
| Cân nặng | 125g (Loại.) |
| Phương pháp làm mát | Đối lưu không khí tự do |
Tiêu chuẩn và kết quả kiểm tra
| Tương thích điện từ | |||
| Khí thải | CN | CISPR32/EN55032 LỚP B | |
| NỐT RÊ | CISPR32/EN55032 LỚP B | ||
| Dòng điện hài | IEC/EN61000-3-2 LỚP A | ||
| miễn dịch | ESD |
IEC/EN 61000-4-2 Tiếp điểm ±6KV/Không khí ±8KV |
hoàn hảo. Tiêu chí A |
| RS | IEC/EN 61000-4-3 10V/m | hoàn hảo. Tiêu chí A | |
| EFT | IEC/EN 61000-4-4 ±2KV | hoàn hảo. Tiêu chí A | |
| Tăng đột biến | IEC/EN 61000-4-5 đường dây tới đường dây ±2KV/đường dây nối đất ±4KV | hoàn hảo. Tiêu chí A | |
| CS | IEC/EN61000-4-6 10 Vr.ms | hoàn hảo. Tiêu chí A | |
| PFMF | IEC/EN61000-4-8 30A/m | hoàn hảo. Tiêu chí A | |
|
sụt áp sự gián đoạn ngắn và khả năng miễn dịch biến đổi điện áp |
IEC/EN61000-4-11 Giảm 100% 1 tiết Giảm 30% 25 tiết (50Hz) 30 tiết (60Hz) |
hoàn hảo. Tiêu chí B | |
Ghi chú
1.Với điện áp đầu vào AC trong khoảng 85-100VAC và đầu vào DC trong khoảng 120-140VDC, công suất đầu ra phải được giảm định mức theo đường cong giảm nhiệt độ
2. Sản phẩm này phù hợp cho các ứng dụng sử dụng làm mát không khí tự nhiên
Tùy chọn đặt hàng
| IM-DAC220/DC12V1.67A | AC220V đến DC12V1.67A, 20W, gắn trên thanh ray, -30oC ～ 70oC |
| IM-DAC220/DC24V1A | AC220V đến DC24V1A, 24W, gắn trên thanh ray, -30oC～70oC |
| IM-DAC220/DC48V2.5A | AC220V đến DC48V2.5A, 120W, gắn trên thanh ray, -40oC ～ 70oC |
| IM-DAC220/DC48V5A | AC220V đến DC48V5A, 240W, gắn trên thanh ray, -40oC～70oC |
| IM-DAC220/DC48V10A | AC220V đến DC48V10A, 480W, Gắn trên thanh ray, -40oC ～ 70oC |
