Yêu cầu của khách hàng
Một khách hàng đang thực hiện dự án liên lạc UAV chuyên nghiệp yêu cầu giải pháp truyền dẫn cáp quang đường dài với các thông số kỹ thuật sau:
Khách hàng đã hoàn thiện ý tưởng triển khai và cần một kiến trúc liên lạc sợi kép đáng tin cậy, phù hợp với các hệ thống máy bay không người lái công nghiệp hoặc tầm xa.
Tại sao nên sử dụng hai liên kết sợi độc lập trong máy bay không người lái?
Một trong những câu hỏi phổ biến nhất từ các nhà tích hợp máy bay không người lái là:
Hỏi: Tại sao không truyền tải mọi thứ qua một liên kết Ethernet duy nhất?
Trong triển khai UAV thực tế, tín hiệu điều khiển và lưu lượng video/dữ liệu có mức độ ưu tiên hoàn toàn khác nhau.
1. Tín hiệu điều khiển chuyến bay
Các giao thức điều khiển như:
yêu cầu:
Ngay cả những gián đoạn truyền tải nhỏ cũng có thể ảnh hưởng đến sự ổn định của chuyến bay.
2. Dữ liệu video và tải trọng
Luồng video 4K, tải trọng AI, cảm biến ánh xạ và máy tính tích hợp tạo ra lưu lượng truy cập lớn hơn nhiều.
Nếu cả điều khiển và video đều chia sẻ cùng một kênh liên lạc thì tình trạng tắc nghẽn băng thông hoặc đệm gói có thể gây ra các đột biến về độ trễ.
Vì lý do này, nhiều hệ thống máy bay không người lái chuyên nghiệp tách biệt về mặt vật lý:
sử dụng sợi quang kép độc lập.

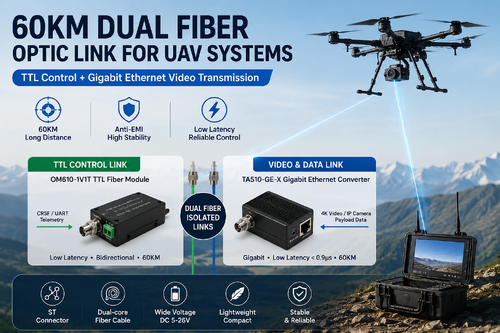

Giải pháp thực tế được sử dụng trong dự án này
Kiến trúc được triển khai sử dụng:
1. Mô-đun sợi quang TTL cho CRSF / Điều khiển chuyến bay
Người mẫu: Mô-đun sợi TTL OM610-1V1T
Nhiệm vụ chính:
Các tính năng chính:
Mô-đun này chuyển đổi tín hiệu nối tiếp TTL thành tín hiệu quang và truyền chúng qua sợi quang đơn mode.
Liên kết này được dành riêng cho:
không bị nhiễu bởi lưu lượng video.
2. Bộ chuyển đổi cáp quang Gigabit Ethernet để truyền video
Nhiệm vụ chính:
Các tính năng chính:
Bộ chuyển đổi sợi Ethernet xử lý các ứng dụng băng thông cao như:
Câu hỏi: Gigabit Ethernet có đủ cho video 4K Drone không?
Vâng, tôiOS 4K hệ thống video UAV sử dụngH.264/H.265 mã hóa nén.
Tốc độ bit điển hình là:
ngay cả đối với các luồng chất lượng cao.
Liên kết Ethernet quang gigabit cung cấp thông lượng có thể sử dụng gần 900Mbps, để lại biên độ băng thông đáng kể cho:
Tại sao khách hàng chọn đầu nối sợi ST?
Hỏi: Tại sao lại sử dụng ST thay vì SC hoặc LC?
Đối với nhiều dự án công nghiệp và triển khai tại hiện trường, đầu nối ST được ưu tiên vì:
Điều này làm cho đầu nối ST trở nên thiết thực cho:
Các ứng dụng UAV điển hình cho liên kết sợi kép
Kiểu kiến trúc này thường được sử dụng trong:
Truyền thông cáp quang mang lại những lợi thế lớn so với các liên kết RF truyền thống:
Cấu trúc triển khai cuối cùng
Giải pháp khách hàng cuối cùng sử dụng:
Kiến trúc này cải thiện đáng kể độ tin cậy liên lạc và đặc biệt phù hợp với các nền tảng UAV chuyên nghiệp hoạt động trong môi trường điện từ phức tạp.
Câu hỏi thường gặp (FAQ)
Câu hỏi: Mô-đun quang TTL có thể hỗ trợ CRSF không?
Đúng. Mô-đun này hỗ trợ giao tiếp TTL UART và phù hợp để truyền CRSF được sử dụng trong hệ thống FPV và UAV chuyên nghiệp.
Câu hỏi: Bộ chuyển đổi Ethernet có thể truyền video 4K không?
Đúng. Băng thông Gigabit Ethernet hoàn toàn đủ cho các luồng video nén 4K H.264/H.265.
Câu hỏi: Khoảng cách truyền được hỗ trợ là bao nhiêu?
Khoảng cách tùy chọn bao gồm:
tùy thuộc vào cấu hình quang học.
Hỏi: Hệ thống có thể hoạt động trực tiếp từ pin của máy bay không người lái không?
Đúng. Cả hai mô-đun đều hỗ trợ đầu vào điện áp DC rộng và có thể được cấp nguồn trực tiếp từ hệ thống pin UAV.
Hỏi: Tại sao phải tách biệt liên kết điều khiển và liên kết video?
Bởi vì điều khiển chuyến bay yêu cầu độ trễ cực thấp và độ ổn định cao, trong khi lưu lượng video lại tiêu tốn băng thông lớn hơn nhiều. Cách ly vật lý cải thiện độ tin cậy và ngăn ngừa nhiễu giữa các loại tín hiệu.
