Giới thiệu
Khi mạng doanh nghiệp, trung tâm dữ liệu và cơ sở hạ tầng của trường tiếp tục mở rộng, các tổ chức ngày càng gặp nhiều thách thức trong việc kết nối các vị trí cách biệt về mặt địa lý mà không ảnh hưởng đến băng thông, độ tin cậy hoặc khả năng mở rộng.
Tiêu chuẩnMô-đun quang Ethernet 10Gthường bị giới hạn ở khoảng cách truyền lên tới 10 km hoặc 40 km, khiến chúng không phù hợp để kết nối đường dài giữa các địa điểm.
Công nghệ ghép kênh phân chia bước sóng dày đặc (DWDM) cung cấp giải pháp hiệu quả bằng cách cho phép truyền nhiều tín hiệu quang đồng thời qua một cặp sợi quang.
Kết hợp với các công nghệ khuếch đại và bù tán sắc quang, DWDM mở rộng đáng kể khoảng cách truyền trong khi tối đa hóa tài nguyên sợi hiện có.

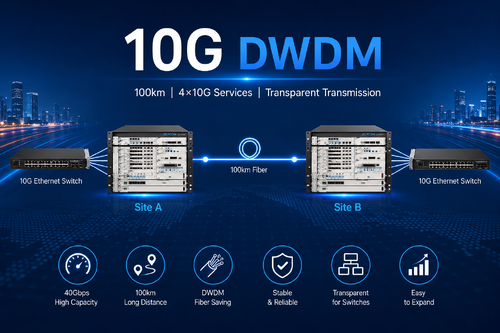

Nghiên cứu điển hình này giới thiệu giải pháp 10G DWDM điểm-điểm 100 km dựa trênNền tảng DWDM OM3800, chứng minh làm thế nào haiBộ chuyển mạch Ethernet 10Gcó thể được kết nối liền mạch thông qua truyền dẫn quang trong suốt.
Giải pháp này hỗ trợ bốn dịch vụ Ethernet 10G độc lập, cung cấp công suất tổng hợp là 40 Gbps đồng thời giảm mức tiêu thụ cáp quang và cung cấp không gian cho việc mở rộng trong tương lai.
Yêu cầu của khách hàng
Một khách hàng cần thiết lập kết nối tốc độ cao giữa hai địa điểm cách nhau khoảng 100 km.
Cả hai địa điểm đều đã triển khai bộ chuyển mạch Ethernet 10G và muốn mở rộng mạng hiện tại mà không cần thay thế cơ sở hạ tầng chuyển mạch.
Các yêu cầu chính của khách hàng bao gồm:
Để đáp ứng những yêu cầu này, Olycom đã đề xuất giải pháp truyền dẫn điểm-điểm 40G DWDM sử dụng nền tảng truyền tải quang OM3800.
Kiến trúc mạng
Giải pháp áp dụng kiến trúc DWDM điểm-điểm cổ điển giữa Trang A và Trang B.
Tại mỗi địa điểm, bộ chuyển mạch Ethernet 10G hiện có kết nối trực tiếp với thẻ OTU OM3800 10G bằng mô-đun quang 10G màu xám tiêu chuẩn.
Thẻ OTU chuyển đổi bước sóng xám phía máy khách thành bước sóng DWDM trước khi chuyển tiếp chúng sang mô-đun DWDM MUX/DEMUX 8 kênh.
Sau đó, tín hiệu quang ghép kênh được khuếch đại bằng Bộ khuếch đại tăng cường EDFA, truyền qua khoảng 100 km sợi quang đơn mode, được bù bằng Mô-đun bù tán sắc (DCM) và được khuếch đại lại bằng EDFA tiền khuếch đại trước khi đến địa điểm từ xa.
Cuối cùng, OTU từ xa chuyển đổi bước sóng DWDM thành tín hiệu quang Ethernet 10G tiêu chuẩn và truyền chúng trực tiếp đến bộ chuyển mạch Ethernet 10G từ xa.
Trong toàn bộ quá trình truyền, các bộ chuyển mạch Ethernet hoạt động bình thường mà không yêu cầu bất kỳ thay đổi cấu hình hoặc chuyển đổi giao thức nào.
Hệ thống DWDM hoạt động như một lớp truyền tải quang trong suốt giữa hai mạng.
Cấu hình giải pháp
Hệ thống được triển khai bao gồm các thiết bị sau ở cả hai địa điểm:
|
Loại |
Người mẫu |
Sự miêu tả |
|
khung gầm |
OM3800-CH08 |
Khung 2U với 8 khe cắm dịch vụ |
|
Thẻ NMS |
OM3800-NMS |
Thẻ quản lý mạng |
|
Thẻ OTU |
OM3800-OTU-10G |
4 × 10G Xám SFP+ đến 4 × DWDM SFP+ |
|
MUX/DEMUX |
OM3800-MDU08 |
Bộ ghép kênh/phân kênh DWDM 8 kênh |
|
Tăng cường EDFA |
OM3800-OBA20/G12 |
Bộ khuếch đại tăng cường quang học |
|
DCM |
OM3800-DCM |
Mô-đun bù tán sắc |
|
SFP khách hàng + |
Mô-đun màu xám 10G |
10 km LC song công |
|
Dòng SFP+ |
Mô-đun DWDM 10G |
100 km LC song công |
Cấu hình này hỗ trợ bốn dịch vụ 10G đang hoạt động trong khi vẫn để lại bốn bước sóng DWDM bổ sung để mở rộng mạng trong tương lai.
Bộ chuyển mạch Ethernet 10G tích hợp với hệ thống DWDM như thế nào?
Một trong những ưu điểm lớn nhất của giải pháp này là khả năng tích hợp liền mạch với cơ sở hạ tầng Ethernet hiện có.
Thay vì thay thế bộ chuyển mạch hoặc nâng cấp giao thức mạng, khách hàng chỉ cần kết nối từng bộ chuyển mạch Ethernet 10G với nền tảng OM3800 bằng mô-đun quang 10G SFP+ tiêu chuẩn.
Nền tảng DWDM sau đó thực hiện một số chức năng truyền tải quang học:
Bởi vì hệ thống DWDM hoạt động hoàn toàn ở lớp quang nên nó vẫn hoàn toàn trong suốt đối với các dịch vụ Ethernet lớp trên.
Từ góc độ của bộ chuyển mạch Ethernet, bộ chuyển mạch từ xa dường như được kết nối thông qua liên kết quang tiêu chuẩn, mặc dù khoảng cách truyền thực tế đạt khoảng 100 km.
Kiến trúc minh bạch này cho phép các tổ chức mở rộng mạng hiện có mà không cần thay đổi cấu hình chuyển mạch, chính sách định tuyến, cài đặt Vlan hoặc hệ thống quản lý mạng.
Quá trình truyền quang
Quy trình truyền tải hoàn chỉnh rất đơn giản và hiệu quả cao.
Quá trình này đảm bảo hiệu suất quang học tuyệt vời đồng thời giảm thiểu độ trễ và duy trì tính toàn vẹn của dịch vụ Ethernet.
Ưu điểm kỹ thuật
1. Truyền tải công suất cao
Giải pháp này hỗ trợ bốn dịch vụ Ethernet 10G độc lập với tổng dung lượng truyền tải là 40 Gbps.
Các kênh DWDM bổ sung vẫn có sẵn để nâng cấp trong tương lai mà không cần thay thế nền tảng hiện có.
2. Kết nối đường dài
Bằng cách kết hợp các bộ khuếch đại quang EDFA và mô-đun bù tán sắc, hệ thống này hỗ trợ khoảng cách truyền dẫn khoảng 100 km một cách đáng tin cậy, khiến hệ thống này phù hợp với các mạng đường trục đô thị và khu vực.
3. Sử dụng chất xơ hiệu quả
Thay vì triển khai các cặp sợi quang riêng biệt cho từng dịch vụ, nhiều tín hiệu 10G sẽ chia sẻ một cặp sợi quang thông qua công nghệ DWDM, giúp giảm đáng kể chi phí cơ sở hạ tầng sợi quang.
4. Vận hành mạng minh bạch
Nền tảng DWDM chỉ thực hiện truyền tải quang học và không làm thay đổi các khung Ethernet hoặc các giao thức lớp cao hơn.
Các thiết bị chuyển mạch hiện có tiếp tục hoạt động chính xác như trước, đơn giản hóa việc triển khai và bảo trì.
5. Mở rộng linh hoạt
DWDM MUX 8 kênh được cài đặt hiện chỉ sử dụng bốn bước sóng, để lại các kênh dự phòng cho sự phát triển dịch vụ trong tương lai. Khách hàng có thể tăng băng thông mà không cần thay đổi cơ sở hạ tầng truyền tải quang.
Ứng dụng điển hình
Giải pháp 10G DWDM này được áp dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, nơi cần có kết nối đường dài, băng thông cao.
Các kịch bản triển khai điển hình bao gồm:
Trong mỗi môi trường này, việc truyền dẫn DWDM trong suốt cho phép các tổ chức mở rộng mạng Ethernet hiện có trong khi vẫn duy trì khoản đầu tư vào thiết bị chuyển mạch.
Phần kết luận
Dự án này chứng minh cách Hệ thống DWDM OM3800 10G cung cấp giải pháp đáng tin cậy, có thể mở rộng và tiết kiệm chi phí để kết nối hai bộ chuyển mạch Ethernet 10G trên 100 km cáp quang.
Bằng cách kết hợp thẻ OTU 10G, bộ ghép kênh DWDM 8 kênh, bộ khuếch đại quang EDFA và Mô-đun bù tán sắc, giải pháp này mang lại khả năng truyền tải quang trong suốt với tổng công suất 40 Gbps đồng thời giảm đáng kể mức tiêu thụ sợi quang.
Do các bộ chuyển mạch Ethernet hiện tại không thay đổi nên việc triển khai diễn ra nhanh chóng và đơn giản, giảm thiểu gián đoạn hoạt động và giảm chi phí triển khai. Hơn nữa, các bước sóng DWDM dành riêng cung cấp đường di chuyển rõ ràng để mở rộng băng thông trong tương lai, giúp giải pháp này phù hợp với mạng doanh nghiệp đang phát triển, trung tâm dữ liệu, môi trường khuôn viên trường và cơ sở hạ tầng truyền thông đô thị.
Đối với các tổ chức đang tìm kiếm giải pháp 10G DWDM đáng tin cậy, hệ thống truyền dẫn cáp quang có phạm vi mở rộng 100 km hoặc phương pháp thực tế để kết nối hai bộ chuyển mạch Ethernet 10G trên khoảng cách xa, nền tảng OM3800 mang đến sự kết hợp lý tưởng giữa hiệu suất, tính linh hoạt và bảo vệ đầu tư. Kiến trúc này không chỉ giải quyết các yêu cầu kết nối ngày nay mà còn thiết lập nền tảng vững chắc cho việc mở rộng mạng quang trong tương lai
