1. Bối cảnh dự án
Trong môi trường từ xa và hạn chế về cơ sở hạ tầng, việc triển khai đáng tin cậyhệ thống giám sátđưa ra một thách thức kép: đảm bảo kết nối mạng ổn định và cung cấp nguồn điện liên tục.
Các giải pháp dựa trên lưới truyền thống thường không khả thi do chi phí lắp đặt cao hoặc hạn chế về mặt địa lý.
Trong dự án này, khách hàng yêu cầu một hệ thống camera quan sát hoàn toàn không nối lưới có khả năng cấp nguồn cho sáu camera IP, mỗi camera tiêu thụ khoảng 25W mà không phụ thuộc vào cơ sở hạ tầng điện bên ngoài.
Kỳ vọng rất rõ ràng: một giải pháp cắm và chạy hoàn chỉnh, được thiết kế sẵn, bao gồm việc tạo điện, lưu trữ và truyền dữ liệu.
2. Yêu cầu hệ thống
3. Tổng quan về giải pháp
Để đáp ứng yêu cầu của khách hàng, chúng tôi đã thiết kế một hệ thống tích hợpHệ thống giám sát PoE sử dụng năng lượng mặt trời, kết hợp việc tạo, lưu trữ và phân phối năng lượng trong một tủ ngoài trời duy nhất.
Hệ thống bao gồm:
4. Thiết kế và cấu hình hệ thống
4.1 Phân tích mức tiêu thụ điện năng
Tổng tải hệ thống được tính như sau:
Máy ảnh: 6 × 25W = 150W
Chi phí chuyển đổi PoE: ~ 15W
Tổng tải hệ thống: ~165W
Tải liên tục này tạo cơ sở cho cả việc định cỡ pin và thiết kế tấm pin mặt trời.
4.2 Lưu trữ năng lượng (Hệ thống pin)
Để đảm bảo hoạt động liên tục trong điều kiện ban đêm và ánh nắng yếu, hệ thống được thiết kế với khả năng tự chủ trong 1 ngày.
Tiêu thụ năng lượng hàng ngày: 165W × 24h ≈ 3960Wh
Cấu hình pin: Pin LiFePO4 48V 100Ah (công suất sử dụng ~4,8kWh)
Cấu hình này đáp ứng các giới hạn về độ sâu phóng điện và đảm bảo tuổi thọ pin dài (thường >4000 chu kỳ).
4.3 Sản xuất điện mặt trời
Để duy trì mức tiêu thụ năng lượng hàng ngày, mảng năng lượng mặt trời được điều chỉnh kích thước dựa trên số giờ nắng cao điểm trung bình.
Năng lượng cần thiết: ~4kWh/ngày
Số giờ nắng cao điểm: ~5 giờ/ngày
Công suất năng lượng mặt trời tính toán: ≈ 800W
Thiết kế cuối cùng (có giới hạn an toàn): hệ thống tấm pin mặt trời 1kW (ví dụ: tấm 2 × 550W)
Điều này đảm bảo hoạt động ổn định ngay cả trong điều kiện thời tiết dưới mức tối ưu.
4.4 Quản lý nguồn điện
Bộ điều khiển sạc năng lượng mặt trời 48V / 40A MPPT (Theo dõi điểm công suất tối đa) đã được chọn để:
4.5 Lõi mạng:Công tắc PoE tăng cường năng lượng
Hệ thống sử dụng công nghiệp IM-FP288BGECông tắc PoElà đơn vị phân phối điện và mạng trung tâm.
Các tính năng chính:
Bộ chuyển mạch Ethernet này cho phép cả truyền dữ liệu và phân phối điện thông qua một cáp Ethernet duy nhất, đơn giản hóa việc cài đặt và giảm độ phức tạp của hệ thống dây điện.

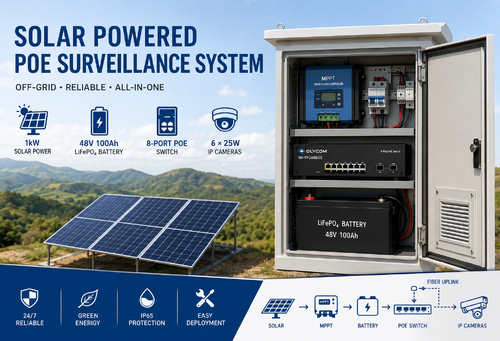

4.6 Tích hợp tủ
Tất cả các thành phần được tích hợp vào tủ ngoài trời được xếp hạng IP65, được thiết kế để đảm bảo độ bền và dễ triển khai.
Bố trí bên trong:
Phần trên cùng: Bộ điều khiển MPPT và bảo vệ DC (bộ ngắt, bảo vệ đột biến)
Phần giữa: Switch PoE 8 cổng (IM-FP288BGE)
Phần dưới cùng: Pin LiFePO4
Giao diện bên ngoài:
Đầu vào năng lượng mặt trời
Đầu ra máy ảnh/PoE
Đường lên sợi quang
Các tính năng bổ sung:
Vỏ thép chống ăn mòn
Hệ thống thông gió hoặc quạt làm mát
Ốc siết cáp chống nước
Cửa có thể khóa để đảm bảo an ninh
5. Kiến trúc hệ thống
Hệ thống hoạt động như một mạng dữ liệu và năng lượng vòng kín:
Tấm pin mặt trời tạo ra nguồn DC
Bộ điều khiển MPPT điều chỉnh và sạc pin
Pin cung cấp nguồn điện 48V DC ổn định
Công tắc PoE phân phối nguồn và dữ liệu cho camera
Dữ liệu video được truyền qua đường lên cáp quang
Kiến trúc này đảm bảo hoạt động liên tục, hiệu quả cao và yêu cầu bảo trì tối thiểu.
6. Ưu điểm chính
6.1: Vận hành hoàn toàn ngoài lưới
Không phụ thuộc vào nguồn điện, lý tưởng cho việc triển khai từ xa hoặc tạm thời.
6.2:Thiết kế tích hợp
Tất cả các thành phần được cài đặt sẵn và tối ưu hóa trong một tủ duy nhất.
6.3:Độ tin cậy cao
Phần cứng cấp công nghiệp đảm bảo hiệu suất ổn định trong môi trường khắc nghiệt.
6.4:Khả năng mở rộng
Các camera bổ sung hoặc quyền tự chủ cao hơn có thể được hỗ trợ bằng các nâng cấp mô-đun.
6,5:Triển khai đơn giản hóa
Hệ thống plug-and-play giảm thiểu thời gian lắp đặt và kỹ thuật tại chỗ.
7. Kết luận
Dự án này chứng tỏ hệ thống giám sát PoE chạy bằng năng lượng mặt trời được thiết kế tốt có thể giải quyết hiệu quả những thách thức của việc giám sát từ xa như thế nào.
Bằng cách kết hợp cơ sở hạ tầng sản xuất năng lượng, lưu trữ và mạng thành một giải pháp thống nhất, hệ thống mang lại:
Những giải pháp như vậy ngày càng có giá trị trong các ứng dụng như:
Trường hợp này nêu bật sự chuyển đổi từ cung cấp phần cứng độc lập sang tích hợp hệ thống hoàn chỉnh, cho phép mang lại giá trị cao hơn và thu hút khách hàng mạnh mẽ hơn.
Nếu được yêu cầu, hệ thống có thể được tùy chỉnh thêm để hỗ trợ khả năng tự chủ mở rộng, số lượng camera cao hơn hoặc đầu vào nguồn kết hợp, tùy thuộc vào nhu cầu cụ thể của dự án.
