Dự án nâng cấp hệ thống giám sát từ xa: Mạng giám sát sợi công nghiệp

1. Lịch sử dự án

Một khách hàng cơ sở hạ tầng tiện ích cần một mạng giám sát công nghiệp đáng tin cậy cho một trang web ngoài trời phân bố theo địa lý bao gồm:

• Khu vực phân phối điện
• Lập hàng rào
• Các điểm kiểm soát giám sát từ xa
• Chỗ trú ẩn thiết bị
• Cổng kiểm soát truy cập
• Khu vực lưu trữ ngoài trời

Bởi vì các vị trí giám sát được phân tán trên một khu vực rộng lớn, việc triển khai Ethernet đồng truyền thống không thực tế do:

• Giới hạn khoảng cách truyền
• Rủi ro tiếp xúc với sét cao
• Sự can thiệp từ điện từ từ thiết bị công nghiệp
• Điều kiện môi trường ngoài trời
• Khó khăn trong phân phối điện tập trung

Khách hàng đặc biệt yêu cầu một giải pháp có khả năng:

• Giao thông sợi đường dài
• Độ tin cậy công nghiệp
• Quản lý giám sát tập trung
• Hỗ trợ PoE cho nhiều camera IP
• Sự mở rộng trong tương lai có thể mở rộng
• Hoạt động ổn định trong môi trường ngoài trời khắc nghiệt

Để đáp ứng các yêu cầu này, dự án đã áp dụng kiến trúc Ethernet công nghiệp dựa trên sợi bằng:

IM-FP888GWlà công tắc tổng hợp lõi

IM-FP21008GWlà công tắc phân phối PoE ngoài trời

IM-WP054GEnhư là công tắc truy cập cạnh nhỏ gọn

Giải pháp cuối cùng tạo ra một hệ thống CCTV công nghiệp mạnh mẽ phù hợp với việc giám sát an ninh 24/7 và an ninh xung quanh.

2Kiến trúc giải pháp

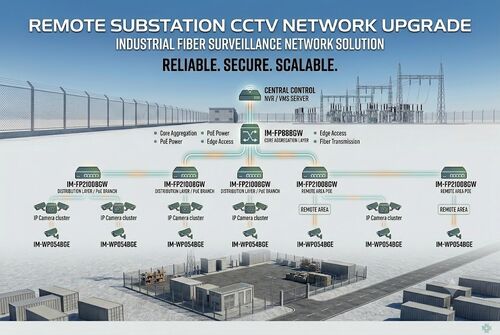

Thiết kế mạng cốt lõi:dung dịch được chia thành ba lớp:

3. Topology mạng

4. Vai trò của thiết bị

A. Lớp tổng hợp lõi: IM-FP888GW

Cái này.Chuyển đổi Ethernetphục vụ như là trung tâm tổng hợp sợi của mạng giám sát.

Ưu điểm chính

• Cổng sợi SFP 8 Gigabit
• Kiến trúc quản lý công nghiệp
• VLAN và quản lý giao thông
• Sự tổng hợp sợi đường dài
• Hỗ trợ bảo vệ vòng
• Bảo vệ EMC công nghiệp
• DIN-rail deployment

IM-FP888GW tập hợp tất cả lưu lượng truy cập giám sát từ xa và kết nối trực tiếp với nền tảng NVR / VMS.

Nó đặc biệt phù hợp với:

• Trạm phụ
• Giao thông thông minh
• Khuôn viên công nghiệp
• Môi trường khai thác mỏ
• Các cơ sở dầu khí

Thiết bị hỗ trợ hoạt động cấp công nghiệp và bảo vệ cứng cho môi trường khắc nghiệt.

B. Lớp phân phối: IM-FP21008GW

Mô hình này được triển khai tại các tủ ngoài trời và các cột giám sát từ xa.

Các đặc điểm chính

• Cổng PoE 8 × Gigabit
• 2 × nối kết lên bằng sợi SFP
• Hỗ trợ IEEE802.3af/at/bt
• Tối đa 90W PoE đầu ra
• Phạm vi nhiệt độ công nghiệp
• ERPS hỗ trợ vòng
• Quản lý VLAN / QoS / SNMP
• Bảo vệ vượt sức mạnh

Cái này.Chuyển đổi DIN PoEcác thiết bị tiêu thụ điện năng cao như:

• Máy ảnh PTZ
• Máy ảnh nhiệt hồng ngoại
• Các điểm truy cập không dây
• Máy ảnh cạnh AI

Nó cũng cung cấp các liên kết lên bằng sợi dư thừa cho hoạt động giám sát không bị gián đoạn.

C. Lớp camera cạnh: IM-WP054GE

Chuyển đổi nhỏ này là lý tưởng cho các nhóm máy ảnh nhỏ.

Ví dụ về việc triển khai

• Cổng đỗ xe
• Phần giám sát hàng rào
• Kho nhỏ
• Trạm bảo vệ
• Việc triển khai ngoài trời tạm thời

Ưu điểm chính

• Hoạt động Plug-and-play
• 4-port PoE downlink
• Gigabit uplink
• Nhà ở công nghiệp nhỏ gọn
• DIN-rail mounting
• Bảo vệ sóng 6KV
• Thiết kế nhiệt độ cao công nghiệp

Mô hình này làm giảm sự phức tạp của việc triển khai trong khi duy trì độ tin cậy công nghiệp.

5Tại sao sợi là rất quan trọng trong mạng CCTV?

Giao thông sợi cung cấp những lợi thế lớn so với Ethernet đồng trong các hệ thống giám sát công nghiệp:

Bằng cách kết hợp các bộ chuyển đổi PoE công nghiệp với các liên kết lên bằng sợi, khách hàng đạt được cả việc cung cấp điện đáng tin cậy và truyền tải đường dài ổn định.

6. Lợi ích thực tế của việc triển khai

Sau khi triển khai, khách hàng đạt được:

• Hoạt động giám sát ổn định 24/7.
• Bảo trì đơn giản
• Giảm sự phức tạp của tủ ngoài trời
• Giám sát tập trung
• Giải quyết sự cố nhanh hơn
• Sự mở rộng trong tương lai dễ dàng hơn
• Rủi ro thời gian ngừng hoạt động thấp hơn

Thiết kế công nghiệp cũng cải thiện đáng kể độ tin cậy của hệ thống trong môi trường ngoài trời nhiệt độ cao và độ ẩm cao.

7Các kịch bản ứng dụng được đề nghị

Kiến trúc này rất phù hợp với:

• Giám sát thành phố thông minh
• Các nhà máy công nghiệp
• Trạm phụ
• Các trang trại năng lượng mặt trời
• Các mỏ dầu khí
• Giám sát đường sắt
• Giám sát cảng
• Các hoạt động khai thác mỏ
• An ninh trường đại học
• Giám sát đường cao tốc

8Kết luận

Bằng cách kết hợp:

• IM-FP888GW
• IM-FP21008GW
• IM-WP054GE

Khách hàng đã xây dựng thành công một mạng giám sát công nghiệp có thể mở rộng với:

• Giao thông sợi đường dài
• Phân phối PoE đáng tin cậy
• Bảo vệ công nghiệp
• Quản lý tập trung
• Khả năng mở rộng sẵn sàng cho tương lai

Giải pháp này chứng minh làm thế nào các công nghệ truyền tải Ethernet và sợi quang công nghiệp có thể cải thiện đáng kể hiệu suất và độ tin cậy của cơ sở hạ tầng CCTV hiện đại.
