Tổng quan dự án
Một dự án mạng quang đường dài yêu cầu giải pháp truyền tải dung lượng cao, hiệu quả về chi phí giữa hai địa điểm cách nhau 90km.
Khách hàng cần truyền tải lưu lượng khách hàng 4x100G qua một cơ sở hạ tầng cáp quang duy nhất, giảm thiểu công việc dân dụng và chi phí cáp quang trong khi vẫn duy trì độ tin cậy và khả năng quản lý cao.
Sau khi đánh giá kỹ thuật, đội ngũ kỹ thuật đã chọn nền tảng Olycom OM5800, triển khai giải pháp DWDM hai chiều trên một sợi quang dựa trên bộ thu phát CFP2 BiDi đồng bộ 400G kết hợp với công nghệ Bộ chia băng thụ động.Thách thức dự án: Truyền tải đồng bộ trên một sợi quangCác bộ thu phát quang đồng bộ hoạt động trên một sợi quang đối mặt với một thách thức vật lý cơ bản: tín hiệu quang được truyền đi mạnh hơn đáng kể so với tín hiệu nhận được từ đầu xa.
Trên một sợi quang dùng chung, tán xạ ngược Rayleigh và phản xạ đầu nối từ tín hiệu đi sẽ quay trở lại bộ thu, có khả năng làm quá tải bộ dò đồng bộ.
Các thách thức bổ sung cho việc triển khai này bao gồm:
Suy hao khoảng cách cao ~25dB trên 90km yêu cầu khuếch đại quang học
Nhu cầu lưu lượng hai chiều trên một sợi quang để giảm chi phí cơ sở hạ tầng

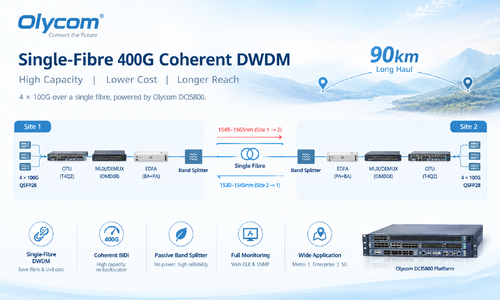

Phía khách hàng → OTU (T4Q2) → MUX/DEMUX (OMD08) → EDFA (BA+PA) → Bộ chia băng → Một sợi quang → Bộ chia băng → EDFA (PA+BA) → MUX/DEMUX → OTU → Phía khách hàng
Chìa khóa để cho phép truyền tải đồng bộ trên một sợi quang là Bộ chia băng, phân chia băng tần C thành hai dải bước sóng riêng biệt:
Dải đỏ (1545–1565nm) — truyền tải lưu lượng từ Site 1 đến Site 2
Dải xanh (1530–1545nm) — truyền tải lưu lượng từ Site 2 đến Site 1
Không cần cáp quang đặc biệt hoặc các thành phần chủ động để đạt được phân tách hai chiều.Tại sao lại là DWDM trên một sợi quang?Hỏi: Tại sao chọn một sợi quang thay vì triển khai hai sợi quang thông thường?
DWDM trên một sợi quang cắt giảm một nửa yêu cầu cơ sở hạ tầng cáp quang, trực tiếp giảm cả chi phí thuê cáp quang và chi phí công việc dân dụng.
Đối với các tuyến đường dài nơi khả năng cung cấp cáp quang bị hạn chế hoặc đắt đỏ, điều này đại diện cho khoản tiết kiệm đáng kể về vận hành và vốn đầu tư.
Bộ chia băng là một thành phần hoàn toàn thụ động, không yêu cầu nguồn điện, bổ sung độ phức tạp không đáng kể trong khi cho phép kiến trúc một sợi quang.
Kết hợp với bộ thu phát BiDi đồng bộ, giải pháp cung cấp dung lượng 400G với cùng dấu chân cáp quang như một hệ thống kênh đơn truyền thống.
Các tham số triển khai chính
Khoảng cách span: 90km
Suy hao span: ~25dB
Dung lượng phía đường truyền: 400G (tổng hợp 4x100G)
Loại bộ thu phát: 400G Coherent CFP2 BiDi
Giao diện khách hàng: 4x100G QSFP28 (100GBASE-LR4)
Khuếch đại: OBA20/G12 (Booster) + OPA16/G20 (Pre-amp) mỗi hướng
Mux/Demux: OMD08 — 8 kênh C21–C28 100GHz DWDM
Công nghệ một sợi quang: Bộ chia băng (phân tách băng tần C đỏ/xanh)
Quản lý: OM5800 NMS qua Web GUI và SNMP
Mở rộng ứng dụng: Vượt ra ngoài các liên kết điểm-điểm
Mặc dù việc triển khai này tập trung vào liên kết đường dài điểm-điểm, nền tảng OM5800 và phương pháp BiDi một sợi quang tương tự có thể áp dụng cho nhiều kịch bản mạng khác nhau.
1. Mạng Metro và Khu vực
Các liên kết thành phố-thành phố hoặc kết nối trung tâm dữ liệu nơi cáp quang có giá trị cao được hưởng lợi trực tiếp từ DWDM một sợi quang, nhân đôi dung lượng hiệu quả trên cơ sở hạ tầng hiện có.
2. Mạng Doanh nghiệp và Khuôn viên
Các tổ chức có cáp quang tối hạn giữa các khuôn viên hoặc tòa nhà có thể sử dụng DWDM một sợi quang để tối đa hóa băng thông mà không cần triển khai thêm cáp quang.
3. Mobile Backhaul và 5G Fronthaul
Khi mạng 5G mở rộng quy mô, các liên kết fronthaul và backhaul ngày càng yêu cầu truyền tải dung lượng cao, độ trễ thấp. DWDM đồng bộ một sợi quang cung cấp một lộ trình nâng cấp hiệu quả mà không cần thay đổi lớn cơ sở hạ tầng cáp quang.
Câu hỏi thường gặp
Hỏi: Bộ chia băng giải quyết vấn đề tán xạ ngược như thế nào?
Bộ chia băng gán mỗi hướng truyền đến một phần khác nhau của băng tần C — đỏ (1545–1565nm) và xanh (1530–1545nm). Bởi vì bộ thu phát CFP2 BiDi truyền và nhận trên các dải bước sóng khác nhau, ánh sáng tán xạ ngược của chính nó nằm ngoài dải thu và bị lọc bỏ, ngăn chặn nhiễu.
Hỏi: Bộ chia băng có phải là thành phần chủ động không?
Không. Bộ chia băng hoàn toàn thụ động — nó không yêu cầu nguồn điện và không tạo ra các điểm lỗi chủ động. Điều này góp phần vào độ tin cậy tổng thể của giải pháp một sợi quang.
Hỏi: Nền tảng OM5800 có thể được quản lý từ xa không?
Có. OM5800 NMS cung cấp giao diện đồ họa dựa trên web để giám sát thời gian thực tất cả các thông số bộ thu phát bao gồm công suất Tx/Rx trên mỗi kênh, ngưỡng cảnh báo, nhiệt độ, điện áp và trạng thái LOS. Tích hợp thăm dò SNMP cũng được hỗ trợ cho các hệ thống quản lý mạng tự động.
Hỏi: Những giao diện khách hàng nào được hỗ trợ?
Card OTU T4Q2 hỗ trợ 4x100G giao diện khách hàng QSFP28, tổng hợp thành một tín hiệu phía đường truyền đồng bộ CFP2 400G duy nhất. Nền tảng này cũng hỗ trợ các cấu hình dung lượng cao hơn cho sự phát triển mạng trong tương lai.
