Bối cảnh dự án
Một nhà tích hợp hệ thống giao thông được giao nhiệm vụ triển khai mạng lưới giám sát bên đường dọc theo đoạn đường cao tốc mới được mở rộng ở Đông Nam Á.
Dự án yêu cầu nhiều tủ giám sát ngoài trời được bố trí cách nhau 2–3 km dọc đường.
Mỗi tủ cần hỗ trợ:
Do nhiều điểm lắp đặt nằm ở các khu vực ven đường hẻo lánh không có nhân viên bảo trì thường trực nên khách hàng đặc biệt chú trọng vào:
Truyền thốngthiết bị chuyển mạch PoE thương mạiđược đánh giá trong giai đoạn lập kế hoạch ban đầu, nhưng một số vấn đề nhanh chóng xuất hiện trong quá trình thử nghiệm.
Những thách thức gặp phải
1. Thiết bị ngoài trời công suất cao
Camera PTZ được sử dụng trong dự án yêu cầu nguồn PoE cao khi vận hành IR vào ban đêm và chuyển động của động cơ.
Tiêu chuẩnCông tắc PoE+không thể cung cấp nguồn điện ổn định khi nhiều thiết bị hoạt động đồng thời.
Việc bổ sung thêm các nguồn điện riêng biệt bên trong mỗi tủ bên đường đã làm tăng độ phức tạp của hệ thống dây điện và khó khăn trong việc bảo trì.
2. Điều kiện môi trường khắc nghiệt
Môi trường triển khai bao gồm:
Một số thiết bị chuyển mạch thương mại gặp phải sự cố quá nhiệt và khởi động lại ngẫu nhiên trong quá trình thử nghiệm.
3. Yêu cầu về tính khả dụng của mạng
Do hệ thống giám sát đường cao tốc được kết nối với trung tâm điều khiển giao thông khu vực nên việc gián đoạn mạng là không thể chấp nhận được.
Khách hàng yêu cầu:
4. Mối quan tâm về chi phí bảo trì
Việc cử kỹ sư đến các văn phòng ven đường để khắc phục sự cố rất tốn kém và mất thời gian.
Khách hàng muốn có khả năng giám sát từ xa:
Giải pháp

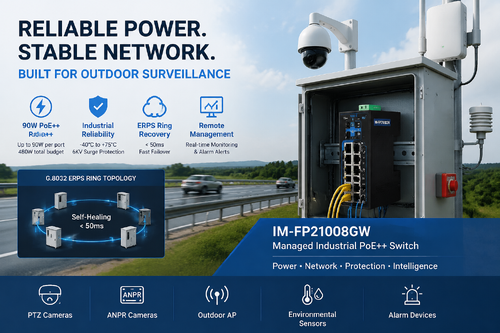

Nhà tích hợp đã chọnIM-FP21008GWCông tắc DIN PoE++ được quản lý làm nút lõi bên trong mỗi tủ giám sát ngoài trời.
Cơ cấu triển khai
Mỗi tủ bên đường bao gồm:
Các thiết bị chuyển mạch được kết nối thông qua cấu trúc liên kết vòng cáp quang G.8032 ERPS dọc theo đường cao tốc.
Đường lên SFP 2.5G được sử dụng để tổng hợp lưu lượng video nhiều camera quay lại trung tâm quản lý lưu lượng.
Tại sao IM-FP21008GW được chọn?
Triển khai trường đơn giản 90W PoE++
Một lý do chính để chọn bộ chuyển mạch này là khả năng IEEE 802.3bt PoE++ của nó.
Công tắc được cung cấp:
Điều này cho phép bộ tích hợp cấp nguồn trực tiếp:
không cần lắp đặt thêm hệ thống nguồn DC bên trong tủ.
Khách hàng đã giảm độ phức tạp của tủ và rút ngắn đáng kể thời gian lắp đặt.
Quản lý năng lượng thông minh Cải thiện độ tin cậy
Trong quá trình triển khai, các kỹ sư nhận thấy rằng độ ổn định của nguồn điện cũng quan trọng như độ ổn định của mạng.
IM-FP21008GW cung cấp một số tính năng có giá trị cao trong hoạt động thực tế:
Các thiết bị quan trọng như camera PTZ được cấu hình với mức ưu tiên PoE cao hơn.
Ngay cả trong điều kiện nguồn điện bất thường, các thiết bị giám sát quan trọng vẫn hoạt động trong khi các thiết bị có mức độ ưu tiên thấp hơn tạm thời bị hạn chế.
Điều này cải thiện đáng kể khả năng phục hồi của hệ thống tổng thể.
Kiểu dáng công nghiệp giải quyết vấn đề môi trường
Không giống như các thiết bị chuyển mạch thương mại đã được thử nghiệm trước đây, IM-FP21008GW được thiết kế đặc biệt cho môi trường công nghiệp.
Việc triển khai được hưởng lợi từ:
Sau khi triển khai trong những tháng cao điểm mùa hè, khách hàng cho biết hoạt động ổn định mà không gặp phải vấn đề quá nhiệt như các thiết bị chuyển mạch cấp văn phòng trước đó.
Phục hồi vòng ERPS Giảm thời gian ngừng hoạt động
Sự gián đoạn sợi quang đôi khi xảy ra trong các hoạt động xây dựng đường gần đó.
Cơ chế bảo vệ vòng G.8032 ERPS cho phép mạng tự động phục hồi trong vòng một phần nghìn giây.
Trong một số sự cố thực tế, các luồng video vẫn tiếp tục hoạt động mà không cần sự can thiệp thủ công từ trung tâm điều khiển.
Đối với khách hàng, đây là một trong những cải tiến quan trọng nhất so với việc triển khai giám sát cũ.
Giám sát từ xa Giảm số lần bảo trì
Sử dụng SNMP và quản lý dựa trên web, người vận hành có thể kiểm tra từ xa:
Đầu ra cảnh báo rơ-le cũng được kết nối với bộ điều khiển cảnh báo trong tủ.
Nếu xảy ra bất thường về nguồn điện hoặc lỗi liên kết, hệ thống sẽ tự động tạo cảnh báo cho nhóm bảo trì.
Điều này làm giảm các lượt truy cập trang web không cần thiết và cải thiện hiệu quả phản hồi lỗi.
Kết quả dự án
Sau khi triển khai, khách hàng đã đạt được một số cải tiến có thể đo lường được:
Khách hàng sau đó đã mở rộng kiến trúc tương tự sang các phần giám sát đường cao tốc bổ sung.
Phần kết luận
Trong dự án này, IM-FP21008GW không chỉ được sử dụng như một thiết bịchuyển đổi mạng.
Nó trở thành nút cơ sở hạ tầng trung tâm chịu trách nhiệm:
Đối với giám sát ngoài trời, cơ sở hạ tầng giao thông, an ninh vành đai và các khu công nghiệp không người lái, thiết bị chuyển mạch PoE công nghiệp thông minh đang ngày càng thay thế các kiến trúc mạng và nguồn độc lập truyền thống.
IM-FP21008GW cung cấp cho khách hàng mô hình triển khai đáng tin cậy hơn, có thể bảo trì và có thể mở rộng để vận hành cơ sở hạ tầng lâu dài.
