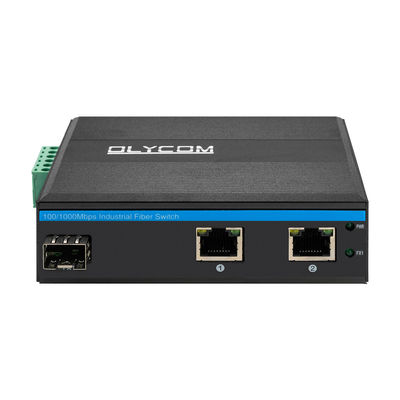

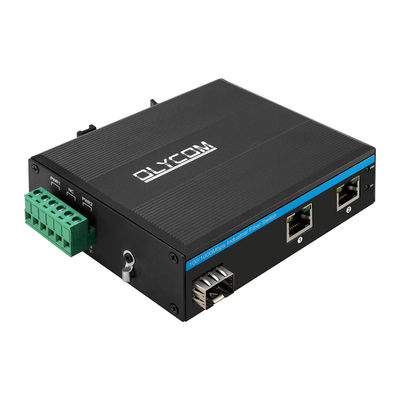

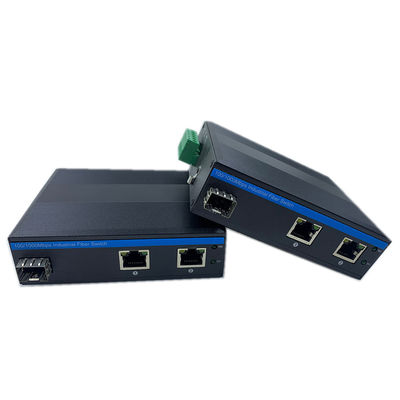

Bộ chuyển mạch mạng Olycom Gigabit 15.4W 30W PoE Rugged
Giới thiệu về Bộ chuyển mạch Ethernet công nghiệp
Dòng IM-FP122GE là bộ chuyển mạch sợi quang PoE công nghiệp 10/100/1000 Mbps có các tính năng
Thiết kế cấp công nghiệp đáng tin cậy có thể đảm bảo hoạt động liên tục và ổn định của hệ thống tự động hóa.
Thông số kỹ thuật của Bộ chuyển mạch sợi quang công nghiệp
| Tên sản phẩm | Bộ chuyển mạch sợi quang PoE công nghiệp Gigabit không được quản lý (1F+2TP) |
| Số hiệu sản phẩm | IM-FP122GE |
| Cổng |

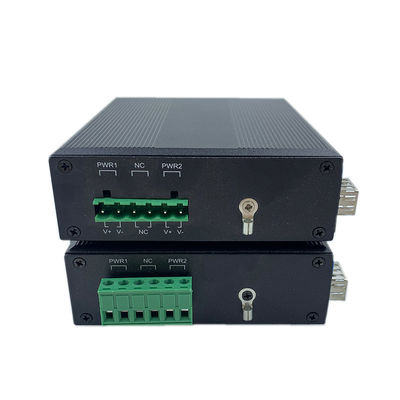

1x100/1000M Sợi quang SFP SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 mét 2x10/100/1000M UTP RJ45 (Hỗ trợ tự động cảm biến MDI/MDIX) 1x6-PIN Khối đầu cuối nguồn |
| Giao thức |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W (PoE+) |
| Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Độ trễ chuyển tiếp:<10us Băng thông hệ thống: 6Gbps (không tắc nghẽn) Tốc độ chuyển tiếp: 8.928Mmps MAC: 4K Kích thước bộ đệm gói: 1.75Mb |
| Phương tiện mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn (≤100m) 100/1000BASE-TX: CAT5 trở lên cặp xoắn được che chắn (≤100m) |
| Đèn LED |
Nguồn, Sợi quang, Mạng, PoE PWR: Nguồn
Sợi quang: FX1 Bật: truyền bình thường Tắt: truyền KHÔNG bình thường (mô-đun quang bị lỗi hoặc bị ngắt kết nối)
Màu cam đồng: Chỉ báo PoE Bật: PoE đang hoạt động Tắt: PoE không hoạt động hoặc đây là thiết bị Không PoE
Màu xanh lá cây đồng: Chỉ báo tốc độ Bật: tốc độ truyền là 1000Mbps Nhấp nháy: đang truyền Tắt: Ngắt kết nối hoặc tốc độ hoạt động là 10/100Mbps |
Về PoE
Điện áp đầu vào nguồn PoE: 48V (tối đa 52V)
Công suất đầu ra nguồn PoE đơn: 30W (cổng 1~4)
Tổng ngân sách: 120W
Điện áp đầu ra PoE: 48V
Kết nối ngược: hỗ trợ
Tiêu thụ điện năng: Đầy tải không có PoE≤5W
Đi dây PoE: 1/2 (V+), 3/6 (V-)
Tiêu chuẩn công nghiệp
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc
EFT: IEC61000-4-4, Chung ±6KV
Đột biến: IEC61000-4-5, Vi sai ±2KV, Chung±6KV
Chứng nhận
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Phần 15 Subpart B (Loại B) ANSI C63.4: 2014
Danh sách đóng gói
Ghi chú
Phụ kiện (giá đỡ thanh ray DIN, mô-đun quang, nguồn điện, cáp vá, cáp mạng, v.v.) KHÔNG được bao gồm trong hộp đóng gói, vui lòng tự chuẩn bị hoặc mua một bộ hoàn chỉnh từ chúng tôi
Thông tin hộp vận chuyển
Kích thước sản phẩm: 11.4*9.3*3.5cm
Kích thước hộp bên trong: 23*16.5*5.8cm
Trọng lượng sản phẩm: 0.35Kg
Trọng lượng đóng gói: 0.45Kg
Kích thước hộp chính: 67*33*47cm
Số lượng đóng gói: 40 chiếc
Trọng lượng đóng gói: 20Kg
| Mô-đun quang công nghiệp | |
| OSPL1E06D-85 | 100BASE-FX (850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| Nguồn điện DIN công nghiệp | |
| IM-DAC220/DC48V1.6A | AC220V đến DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A | AC220V đến DC48V2.5A, -40℃～70℃ |
Ứng dụng của Bộ chuyển mạch CCTV PoE
