Chuyển đổi phương tiện truyền thông bằng sợi WDM Gigabit Single Core
Các tính năng chính của bộ chuyển đổi phương tiện WDM
Các thông số kỹ thuật của bộ chuyển đổi sợi quang
| Tiêu chuẩn |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet), IEE802.3z 1000BASE -SX/LX ((Gigabit-Ethernet) IEEE802.3x (Kiểm soát dòng chảy) IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree |
| 10/100/1000BASE-T | Cáp STP hoặc UTP hạng 5/5e/6 (tối đa 100m) |
| 1000BASE-FX | 9/125um cáp sợi một chế độ (20/40/60/80/100/120km) |
|
Chế độ chuyển đổi Thời gian trì hoãn |
Cung cấp và chuyển tiếp <10us, trực tiếp <0.9us |
| Kiểm soát dòng chảy | Kiểm soát dòng chảy hoàn toàn duplex, áp suất ngược nửa duplex |
| Cổng RJ-45 | Auto-MDI/MDIX |
| Bộ kết nối sợi | Tiêu chuẩn SC, ST/FC tùy chọn |
| Độ dài sóng | 1310/1550nm |
| Kích thước | 70mm ((W) x 93mm ((D) x 25mm ((H) |
| Trọng lượng | Trọng lượng ròng: 0,16kg; Trọng lượng tổng: 0,42kg |
| Điện áp đầu vào | DC 5V1A với bộ điều hợp điện bên ngoài |
| Tiêu thụ năng lượng | < 2,5W |
| MTBF | 50,000 giờ |
| BER | < 1/1000000000 |
| Bảng địa chỉ MAC | 1K |
| Kích thước đệm | 128K |
| Nhiệt độ hoạt động | 0°C~50°C |
| Nhiệt độ lưu trữ | -40°C~70°C |
| Độ ẩm lưu trữ | 5% ~ 90% không giảm |
Ứng dụng chuyển đổi phương tiện không quản lý
Chi tiết đặt hàng của Commercial Media Converter
| TA511/2-GE/SC-20 | 10/100/1000M, độc lập, sợi duy nhất, chế độ duy nhất, SC, 20km, nguồn điện bên ngoài |
| TA511/2-GE/SC-40 | 10/100/1000M, độc lập, Sợi đơn, chế độ đơn, SC, 40km, pwe bên ngoàihoặc cung cấp |
| TA511/2-GE/SC-60 | 10/100/1000M, độc lập, sợi duy nhất, chế độ duy nhất, SC, 60km, nguồn điện bên ngoài |
| TA511/2-GE/SC-80 | 10/100/1000M, độc lập, sợi duy nhất, chế độ duy nhất, SC, 80km, nguồn điện bên ngoài |
| TA511/2-GE/SC-100 | 10/100/1000M, độc lập, sợi duy nhất, chế độ duy nhất, SC, 100km, nguồn điện bên ngoài |
| TA511/2-GE/SC-120 | 10/100/1000M, độc lập, sợi duy nhất, chế độ duy nhất, SC, 120km, nguồn điện bên ngoài |
Giải quyết sự cố
1. Q: Thiết bị mạng bị mất nghiêm trọng?
A: (1) Sự không phù hợp của chế độ képlex giữa các MC và các thiết bị kết nối khác, như công tắc, bộ định tuyến
(2) Vui lòng kiểm tra xem có vấn đề gì với Cáp RJ45 và cắm RJ45
(3) Vui lòng kiểm tra xem bạn có sử dụng dây dán đúng không và kết nối đúng
(4) Vui lòng kiểm tra xem sự mất liên kết sợi là vượt quá độ nhạy cảm nhận
2. Q: Nó không thể giao tiếp sau khi MC được kết nối?
A: (1) Các kết nối sợi là đối diện, trao đổi tất cả sợi TX và RX
(2) Cổng RJ45 không được kết nối đúng với các cổng khác Thiết bị (làm ơn chú ý đến đường chéo và
đường thẳng)
Cổng sợi cũng có thể có vấn đề không phù hợp, cho Ví dụ: nếu máy chuyển đổi phương tiện có chức năng LFP,
khi bạn kết nối dây cáp cáp với lõi APC để bộ chuyển đổi phương tiện mà bộ thu truyền là với PC lõi, các chuyển đổi phương tiện truyền thông sẽ không giao tiếp
Nhưng nếu các chuyển đổi phương tiện truyền thông là không có chức năng LFP, có sẽ không có tác dụng
3. Q: Những loại phương pháp thử nghiệm nào có thể được áp dụng nếu Bộ chuyển đổi phương tiện có vấn đề không?
(1) Kiểm tra địa phương
Kết nối hai MC với hai PC và thực hiện bài kiểm tra Ping.
Nếu Ping là không có vấn đề, đó là để nói, chuyển đổi phương tiện truyền thông
Không có vấn đề; nếu nó là vấn đề Ping và có thể làm cho chắc chắn rằng máy chuyển đổi phương tiện truyền thông có vấn đề
(2) Kiểm tra địa điểm từ xa
Kết nối hai máy chuyển đổi phương tiện truyền thông với hai PC và làm Nếu Ping không ổn, thì bạn phải kiểm tra liệu liên kết sợi là bình thường và truyền và nhận sức mạnh của PC trong phạm vi thích hợp.
Nếu nó không có vấn đề với bài kiểm tra Ping, mà sẽ cho thấy Kết nối sợi là ok, bạn có thể đánh giá có một số vấn đề với công tắc

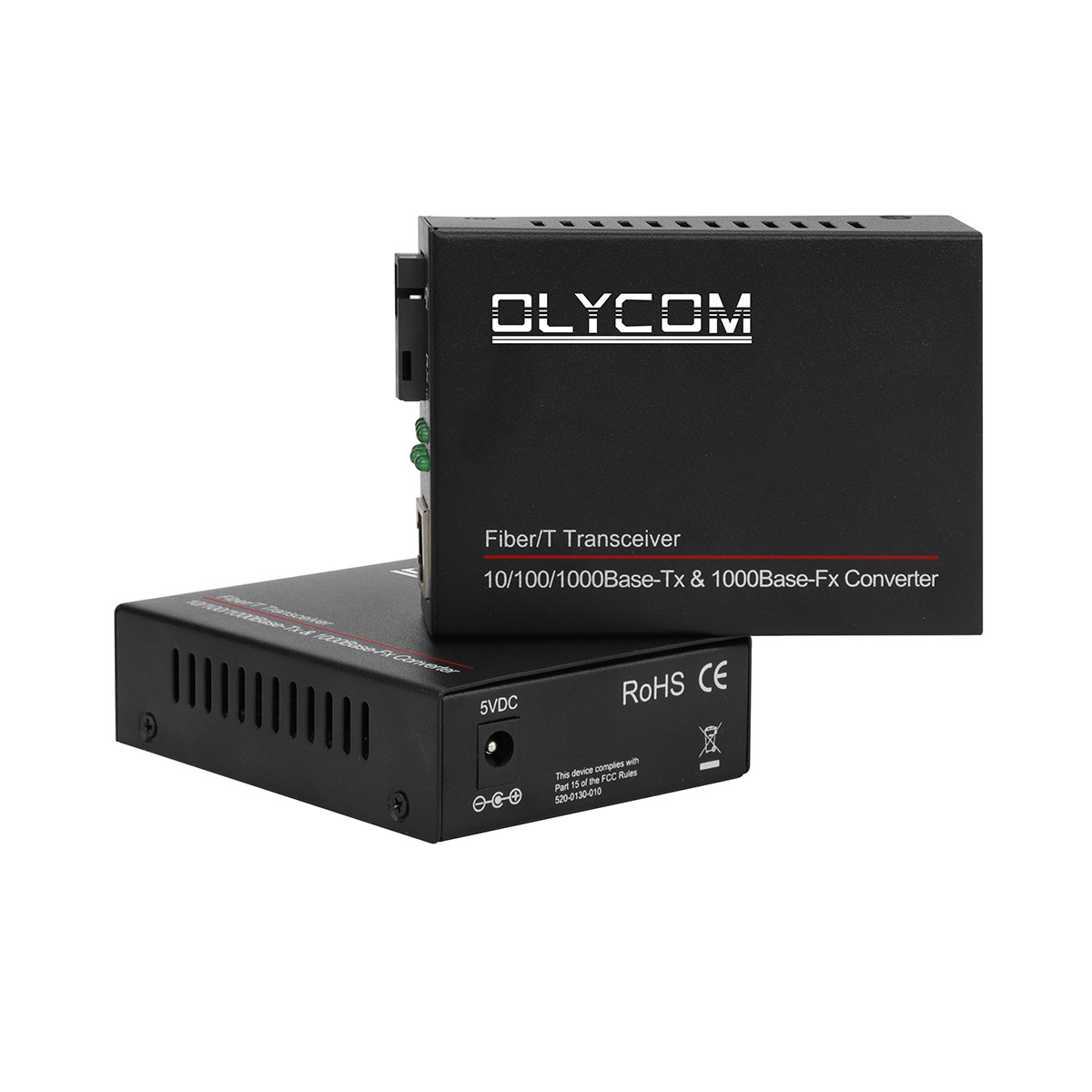

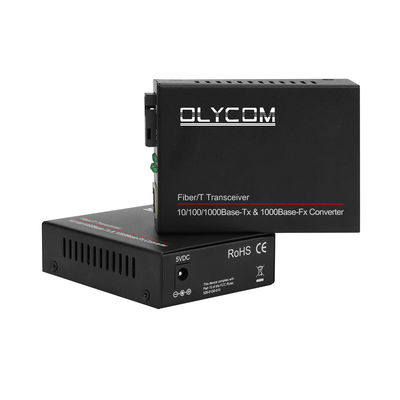

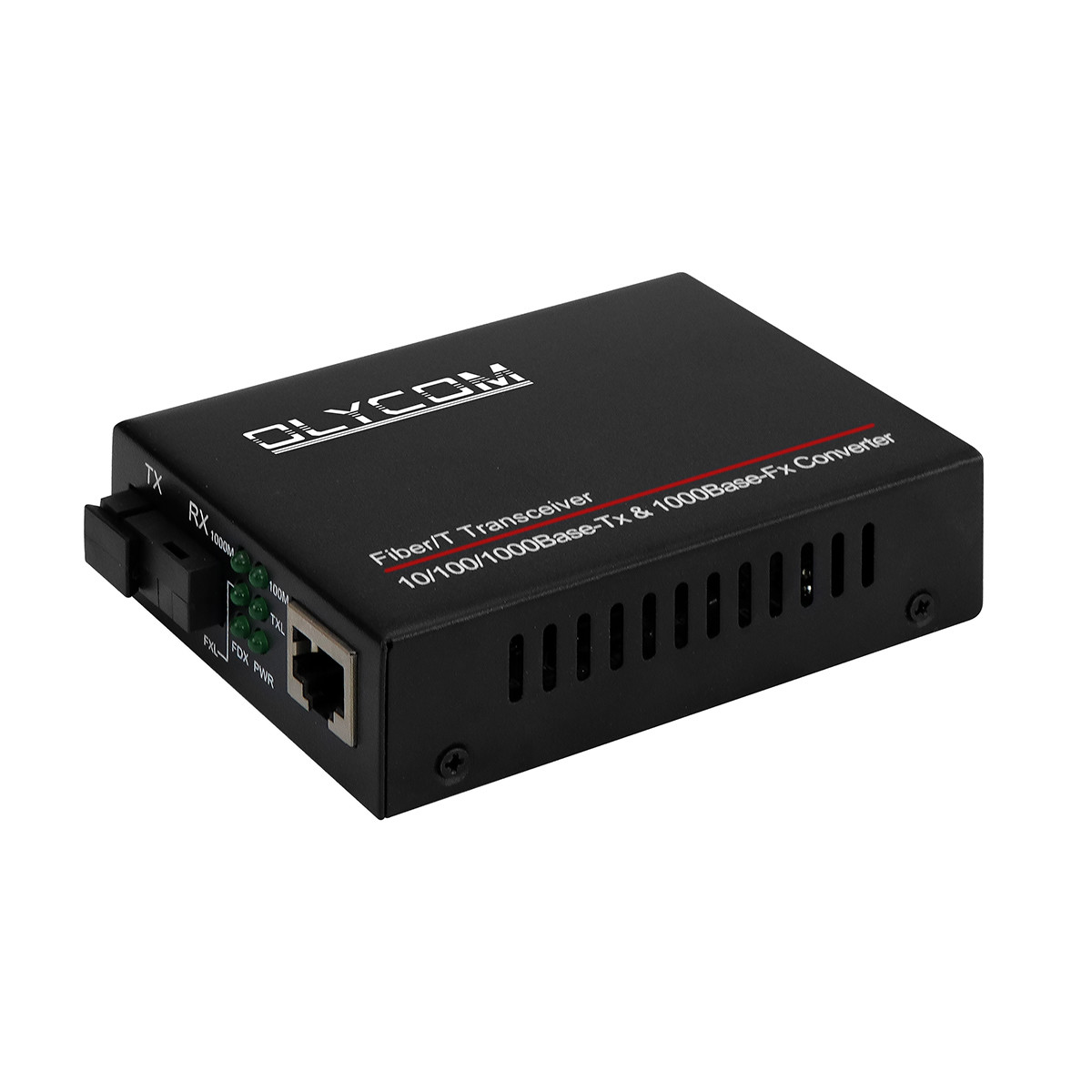

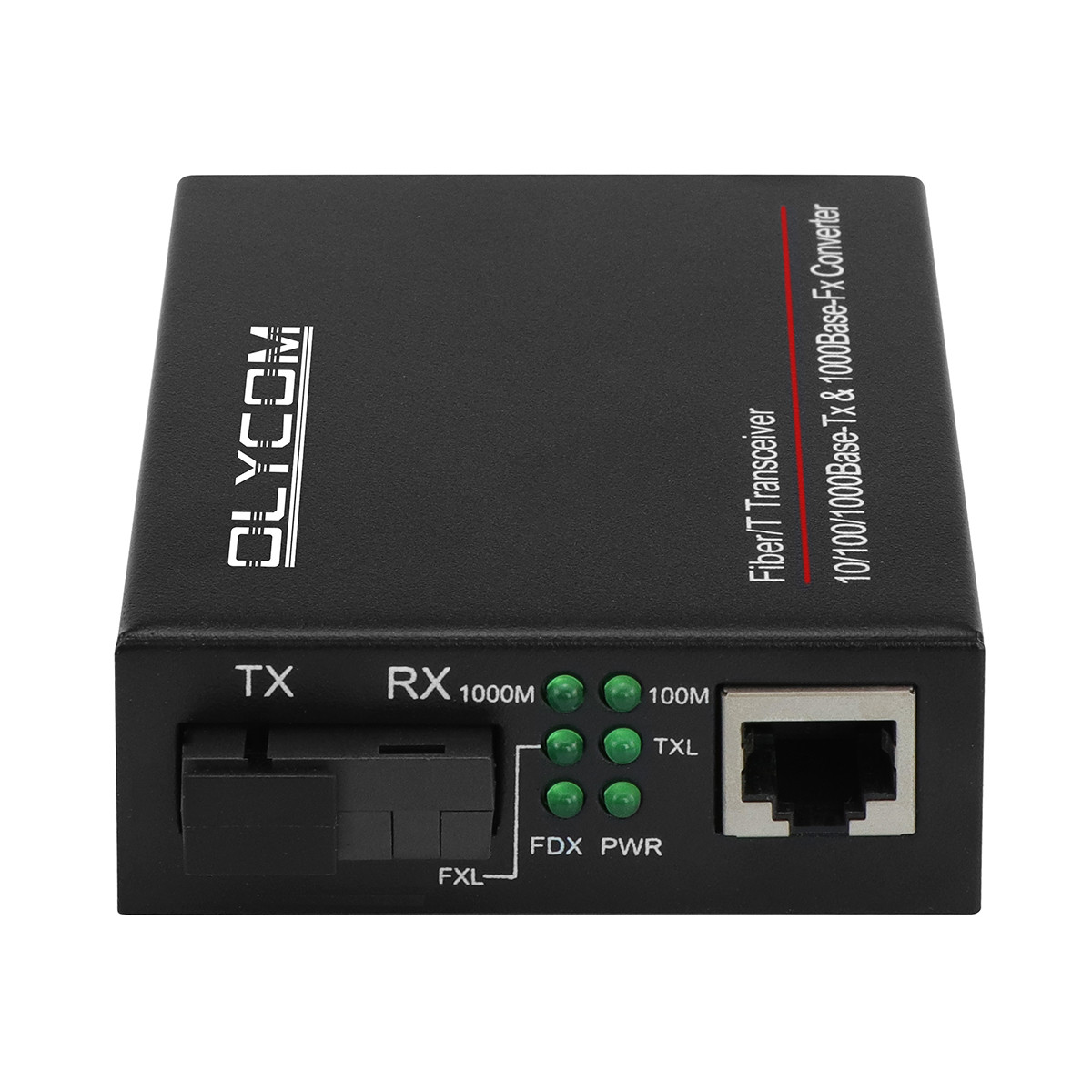

Hình ảnh sản phẩm
