Khung chuyển đổi phương tiện cáp quang
Giới thiệu sản phẩm
Tính năng
Thông số kỹ thuật
| Khe cắm | 16 khe cắm |
|
Khả năng tương thích (với card) |
Card chuyển đổi phương tiện Ethernet Megabit/Fast OM220 series |
| Card chuyển đổi phương tiện Ethernet Gigabit OM320 series | |
| Card chuyển đổi phương tiện WDM OM520 series | |
| Card chuyển đổi phương tiện SFP OMX30 series | |
| Hỗ trợ lắp đặt hỗn hợp | |
|
10/100BASET /10/100/1000BASE-T (card) |
Cáp STP hoặc UTP Category 5/5e/6 (Tối đa 100m) |
|
100BASE-FX /1000 BASE-FX (card) |
Cáp sợi quang đa chế độ 50/125um, 62.5/125um (550m) Cáp sợi quang đơn chế độ 9-125um (20/40/60/80/100km) |
|
Chế độ chuyển đổi Thời gian trễ (card) |
Store-and-Forward <10us Straight-through <0.9us |
| Kiểm soát luồng (card) | Kiểm soát luồng song công toàn phần, bán song công - áp lực ngược |
| MTBF (cả hai) | 50.000 giờ |
| Cổng RJ-45 | Auto-MDI/MDIX (card) |
| Đầu nối sợi quang | SC tiêu chuẩn, SF/TC tùy chọn (card) |
| Bước sóng | 1310nm/1550nm (card) |
| Kích thước |
1 khe cắm rack OM1916 (card) 485mm(D)×320mm(R)×90mm(C) (rack) |
| Trọng lượng | G.W: 0.112kg (card), G.W: 6.400kg (rack) |
| Tiêu thụ điện năng | <2.5W (card và rack) |
| BER | <1> |
| Nhiệt độ hoạt động | -10℃ ~ +75℃ (rack) |
| Nhiệt độ lưu trữ | -45℃ ~ +85℃ |
| Độ ẩm | 5%~90% không ngưng tụ (cả hai) |
| Bảng địa chỉ MAC | 1K (card) |
| Kích thước bộ đệm | 1M (card) |
| Mã số sản phẩm | ||
| OM1916 | 19 | 16 |
| 19” 2U | 16 khe cắm | |
| 220V | Nguồn điện kép nội bộ 220V | |
| 48V | Nguồn điện kép nội bộ 48V | |
| 220V/48V | Nguồn điện nội bộ 1 x 220V + 1 x 48V | |
| FE | Tự động nhận diện 10/100Mbps | |
| GE | Tự động nhận diện 10/100/1000Mbps | |
| OM220 | Card chuyển đổi phương tiện Ethernet Megabit/Fast | |
| OM320 | Card chuyển đổi phương tiện Ethernet Gigabit | |
| OM520 | Card chuyển đổi phương tiện WDM | |
| OMX30 | Card chuyển đổi phương tiện SFP | |
| M,S | M-Đa chế độ, S-Đơn chế độ | |
| S,U | Loạt WDM, S-1310nm, U-1550nm | |
| FC,ST,SC,LC | Loại đầu nối sợi quang | |
| 2, 20, 40… | Các chữ số sau chế độ sợi quang - khoảng cách làm việc | |
Về OLYCOM
Câu hỏi thường gặp
1. Khung này có thể chứa bao nhiêu mô-đun chuyển đổi phương tiện và loại nào tương thích?
Khung OM1916 cung cấp 16 khe cắm trong dạng rack-mount 2U 19 inch nhỏ gọn, cho phép chứa và quản lý tới 16 mô-đun chuyển đổi phương tiện trong một đơn vị duy nhất trong tủ thiết bị của bạn.
Nó hỗ trợ lắp đặt hỗn hợp cả các mô-đun 100Mbps và 1000Mbps trong cùng một khung cùng lúc, bao gồm card Ethernet Fast OM220 series, card Ethernet Gigabit OM320 series, card WDM OM520 series và card chuyển đổi phương tiện SFP OMX30 series. Sự linh hoạt này cho phép bạn hợp nhất các bộ chuyển đổi có tốc độ và loại sợi khác nhau vào một vị trí được quản lý tập trung mà không cần khung riêng cho từng loại mô-đun.
Thiết kế card cắm và chạy có nghĩa là các mô-đun có thể được lắp vào hoặc tháo ra nhanh chóng và dễ dàng mà không cần dụng cụ, giảm thiểu thời gian lắp đặt và đơn giản hóa việc mở rộng hoặc thay thế trong tương lai.

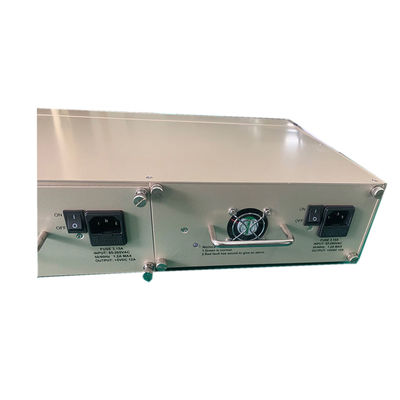

2. Khung OM1916 hỗ trợ những tùy chọn nguồn điện nào và có dự phòng không?
OM1916 được trang bị đầu vào nguồn kép, hỗ trợ cả nguồn điện AC 220V và DC 48V. Thiết kế đầu vào kép này cung cấp nguồn điện dự phòng để nếu một nguồn điện bị lỗi hoặc gián đoạn, khung sẽ tự động tiếp tục hoạt động từ nguồn thứ cấp mà không ảnh hưởng đến bất kỳ mô-đun chuyển đổi nào đã được lắp đặt.
Khả năng tương thích DC 48V cũng làm cho khung này phù hợp trực tiếp để triển khai trong các phòng viễn thông và cơ sở hạ tầng cấp nhà mạng, nơi phân phối nguồn điện DC 48V là cơ sở hạ tầng tiêu chuẩn, loại bỏ nhu cầu về thiết bị chuyển đổi AC-DC bổ sung.
Với MTBF 50.000 giờ và tổng mức tiêu thụ điện năng dưới 2.5W cho mỗi card và khung kết hợp, OM1916 được thiết kế để hoạt động liên tục 24/7 đáng tin cậy trong môi trường mạng quan trọng.
3. Khung này có hỗ trợ giám sát từ xa các mô-đun được kết nối và trạng thái nguồn CPE không?
Có. OM1916 hỗ trợ phát hiện lỗi nguồn CPE từ xa, cho phép quản trị viên mạng giám sát trạng thái nguồn của thiết bị đầu cuối khách hàng được kết nối từ một vị trí trung tâm mà không cần kiểm tra vật lý từng địa điểm từ xa.
Tính năng này đặc biệt có giá trị trong môi trường WAN của nhà cung cấp dịch vụ và doanh nghiệp, nơi các bộ chuyển đổi phương tiện được triển khai tại các địa điểm phân tán về mặt địa lý như văn phòng chi nhánh, tòa nhà từ xa hoặc tủ đặt trên đường phố. Việc phát hiện sớm lỗi nguồn từ xa cho phép các nhóm vận hành phản ứng chủ động trước khi người dùng cuối bị ảnh hưởng.
Khung cũng hỗ trợ chức năng D/D (Dying Gasp) cho các bộ thu phát quang SFP tương thích, cung cấp thêm một lớp thông báo lỗi liên kết, giúp cải thiện khả năng hiển thị về tình trạng hoạt động của toàn bộ cơ sở hạ tầng mạng cáp quang.
4. Các loại sợi quang và khoảng cách truyền nào được hỗ trợ trên các card mô-đun tương thích?
Khung OM1916 hỗ trợ một loạt các loại sợi quang và khoảng cách toàn diện thông qua các card mô-đun tương thích của nó, làm cho nó có thể thích ứng với hầu hết mọi cơ sở hạ tầng cáp quang hiện có.
Đối với sợi quang đa chế độ, nó hỗ trợ cáp 50/125μm và 62.5/125μm ở khoảng cách lên tới 550 mét, phù hợp cho các kết nối xương sống trong tòa nhà và khuôn viên. Đối với sợi quang đơn chế độ, nó hỗ trợ cáp 9/125μm ở khoảng cách 20km, 40km, 60km, 80km và lên tới 100km tùy thuộc vào card mô-đun được chọn, bao phủ mọi thứ từ các liên kết mạng đô thị đến các kết nối đường dài trên các khu vực địa lý rộng lớn.
Cả hai bước sóng 1310nm và 1550nm đều được hỗ trợ trên dòng card, với SC là đầu nối sợi quang tiêu chuẩn và ST và FC có sẵn như các tùy chọn thay thế. Khung cũng hỗ trợ các card mô-đun WDM thông qua dòng OM520, cho phép ghép kênh phân chia theo bước sóng để tăng dung lượng sợi quang khi cần thiết.
