1ch AHD CVI TVI Video dữ liệu Rs232 Để chuyển đổi quang sợi cho PTZ Camera Đen
Lời giới thiệu
Các đặc điểm chính
Có sẵn như một đơn vị độc lập và trong 19 inch 3U rack
Thông số kỹ thuật
| Hình ảnh | |
| Độ dài sóng | 1310nm/1550nm |
| Năng lượng đầu ra | -8~3dBm |
| Sợi quang | Phương thức đơn: 20km/40km, đa phương thức: 550m |
| Nhận được sự nhạy cảm | -30dBm |
| Giao diện | Tiêu chuẩn FC, ST/SC tùy chọn |
| Video | |
| Số lượng kênh | 1ch, từ camera đến trung tâm điều khiển |
| Video Input/Output Amplitude | điển hình 1Vpp (đỉnh đến đỉnh), đỉnh 1.2Vpp |
| Khống chế đầu vào video | BNC 75Ω (không cân bằng) |
| Lựa chọn mẫu kỹ thuật số | 64 MHz |
| Băng thông số | 512 MHz |
| Giai đoạn thu nhập khác biệt | 10%-90% APL DG < 1% (thường) |
| Video bit width | 8 bit |
| Tỷ lệ S/N | > 70dB |
| Giao diện | BNC |
| Dữ liệu RS232 | |
| Số lượng kênh | 1ch, từ phòng điều khiển đến camera |
| Tỷ lệ dữ liệu | 115Kbps |
| Điện, môi trường, cơ khí | |
| Điện áp hoạt động | DC 5V1A |
| Nhiệt độ hoạt động | -20°C+70°C |
| Nhiệt độ lưu trữ | -45°C+85°C |
| Trọng lượng | 0.30kg/phần (trọng lượng ròng), 1,00 kg/cặp (trọng lượng tổng) |
| Cấu hình độc lập | 120mm × 105mm × 28mm |
Ứng dụng
Thông tin đặt hàng
| Điểm Mã số | |
| V | Video |
| A | Âm thanh |
| K | Cảnh báo (I/O, kết nối kết nối) |
| P | Điện thoại |
| E | Ethernet |
| M,W | M-Multi-mode, W-Single mode |
| S,U | S-1310nm, U-1550nm |
| T,R | T - Transmitter, R-Receiver |
| FC,ST,SC,LC | Loại kết nối sợi |
| ↑,↓, ↑↓ | ↑- phía trước (từ TX đến RX), ↓ - ngược (từ RX đến TX), ↑↓- hai chiều |
| 1,2,3,... | Các chữ số trước số lượng tín hiệu của kênh cần thiết |
| 05, 20, 40... | Các chữ số bên cạnh khoảng cách làm việc của đầu nối sợi |
Dưới đây là danh sách các mặt hàng được đặt hàng thường xuyên nhất. Vui lòng liên hệ với chúng tôi cho các cấu hình khác
| OM615-1V↑1D↓WT/R-FC20 | 1ch video Tx, 1ch RS232 dữ liệu Rx, single-mode, single fiber, 20Km, cổng FC |
| OM615-1V↑1D↓MT/R-FC5 | 1ch video Tx, 1ch RS232 dữ liệu Rx, đa chế độ, sợi duy nhất, 0.5km, cổng FC |

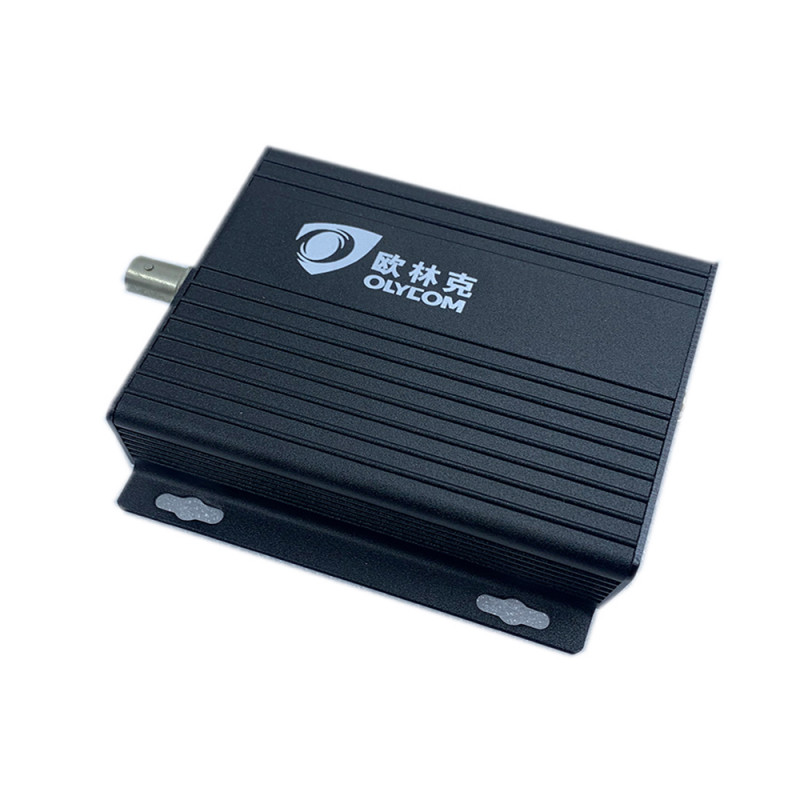

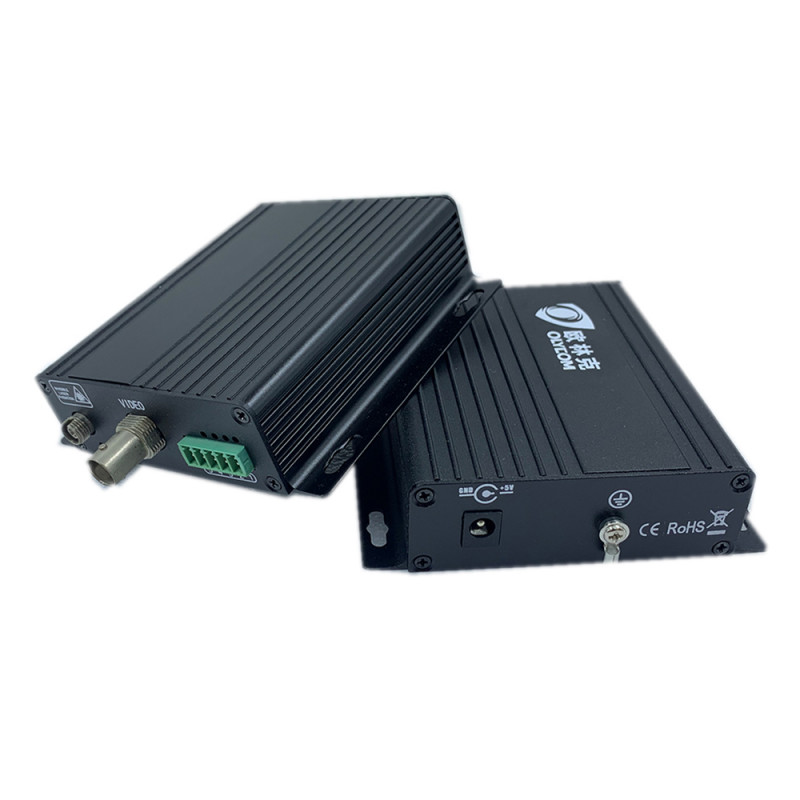

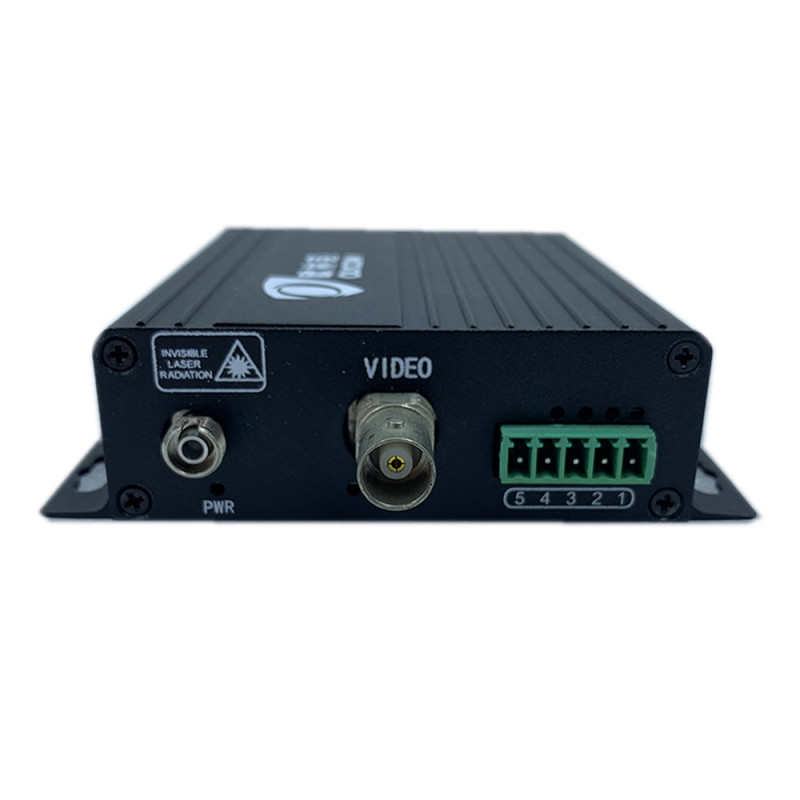

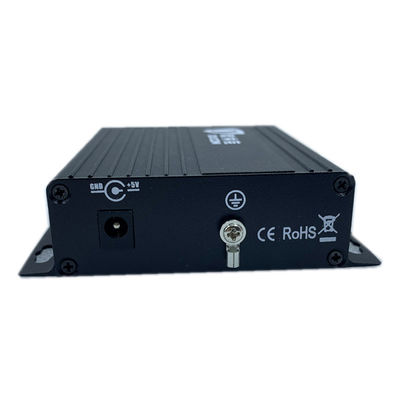

Hình ảnh sản phẩm
