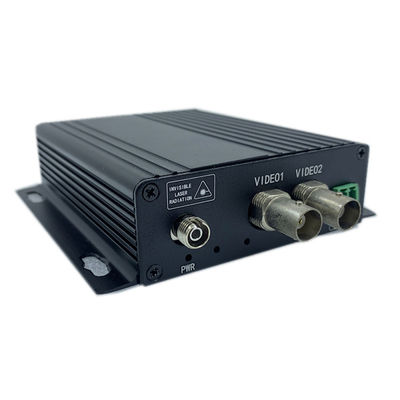

AHD CVI TVI Video RS485 Data Fiber Media Converter
Lời giới thiệu
Các tính năng chuyển đổi quang kỹ thuật số video Olycom bên dưới
Tên mô hình: OM615-2V↑1D↓WT/R
Chức năng: truyền tín hiệu video AHD/HDTVI/HDCVI 2ch và dữ liệu RS485 1ch trên sợi quang cho khoảng cách dài
Video: 720p, 960p, 1080p thích nghi, tối đa 2MP
Tùy chọn: kết nối kết nối, tín hiệu âm thanh, điện thoại và Ethernet
Các đặc điểm chính
- Không chậm trễ và nén
- Mất liên kết quang thấp max 30dB
- Với độ tin cậy cao
- Truyền Bi-di trên 1 sợi với WDM
-
Khung kim loại mini mạnh mẽ
-
Có sẵn trong standalone và 3U rack
Các thông số kỹ thuật
| Video |
| Số lượng kênh |
2ch, từ máy ảnh đến trung tâm điều khiển |
| Video Input/Output Amplitude |
điển hình 1Vpp (đỉnh đến đỉnh), đỉnh 1.2Vpp |
| Khống chế đầu vào video |
BNC 75Ω (không cân bằng) |
| Lựa chọn mẫu kỹ thuật số |
64 MHz |
| Băng thông số |
512 MHz |
| Giai đoạn thu nhập khác biệt |
10%-90% APL DG < 1% (thường) |
| Video bit width |
8 bit |
| Tỷ lệ S/N |
> 70dB |
| Giao diện |
BNC |
| Dữ liệu RS485 |
| Số lượng kênh |
1ch, từ phòng điều khiển đến camera |
| Tỷ lệ dữ liệu |
115Kbps
|
| Hình ảnh |
| Độ dài sóng |
1310nm/1550nm |
| Năng lượng đầu ra |
-8~3dBm |
| Sợi quang |
Phương thức đơn: 20km/40km, đa phương thức: 550m |
| Nhận được sự nhạy cảm |
-30dBm |
| Giao diện |
Tiêu chuẩn FC, ST/SC tùy chọn |
| Điện, môi trường, cơ khí |
| Điện áp hoạt động |
DC 5V1A |
| Nhiệt độ hoạt động |
-20°C+70°C |
| Nhiệt độ lưu trữ |
-45°C+85°C |
| Trọng lượng |
0.40kg/phần (trọng lượng ròng), 1,26 kg/cặp (trọng lượng tổng) |
| Cấu hình độc lập |
179mm × 128,5mm × 28,5mm |
Ứng dụng
- Hệ thống bảo vệ an ninh đường cao tốc và trạm thu phí
- Hệ thống giám sát giao thông thành phố
- Hệ thống giám sát tòa nhà và khuôn viên trường
- Sân tập thể dục (đổi trực tiếp video và âm thanh)
Chi tiết đặt hàng
| OM615-2V↑1D↓WT/R-FC20 |
2ch video Tx, 1ch RS485 dữ liệu Rx, đơn chế độ, sợi duy nhất, 20Km, kết nối FC |
| OM615-2V↑1D↓MT/R-FC5 |
2ch video Tx, 1ch RS485 dữ liệu Rx, đa chế độ, sợi duy nhất, 0.5Km, kết nối FC |
Dưới đây là danh sách các mặt hàng được đặt hàng thường xuyên nhất. Xin vui lòng liên hệ với chúng tôi về các cấu hình khác.
Câu hỏi thường gặp
1 Q: Thời gian dẫn của bạn là bao nhiêu?
A: Nó thường mất 2 ~ 4 ngày làm việc để sản xuất và sau đó sẽ gửi hàng hóa.
2 Q: Làm thế nào bạn sẽ gửi hàng hóa của tôi?
A: Chúng tôi sẽ gửi hàng hóa bằng DHL, UPS hoặc FEDEX, vui lòng kiểm tra chi tiết giao hàng theo số theo dõi.
3 Q: Xin hãy cho tôi biết một cái gì đó về MOQ của bạn
A: MOQ của chúng tôi là 1 PC / cặp dựa trên điều khoản USD hoặc EUR.
4 Q: Có gì đó về giá cả.
A: Các thành phần chất lượng tốt cho sản phẩm của chúng tôi. Giá thấp cho các đơn đặt hàng lớn và lặp lại.
5. Q: Điều khoản thanh toán của bạn là gì?
A: Trong hầu hết các trường hợp, chúng tôi chuyển tiền qua đường truyền và số tiền hoàn toàn phải được thu trước khi vận chuyển.
Đối với đơn đặt hàng mẫu, chúng tôi nhận thanh toán PayPal cho thời gian xử lý ngắn hơn.
Đôi khi thanh toán bằng Alipay hoặc WeChat cũng ổn, tùy theo trường hợp.
6. Có bao nhiêu kênh video chuyển đổi này hỗ trợ, và những định dạng HD tương thích?
OM615-2V↑1D↓WT / R hỗ trợ 2 kênh truyền hình đồng thời từ máy ảnh đến trung tâm điều khiển qua một sợi sợi duy nhất bằng công nghệ WDM (Wolflength Division Multiplexing).
Nó hoàn toàn thích nghi với các định dạng video AHD, HDTVI và HDCVI ở độ phân giải 720P, 960P và 1080P lên đến 2MP,có nghĩa là không cần lựa chọn định dạng bằng tay khi kết nối máy ảnh từ các nhà sản xuất khác nhauBộ chuyển đổi tự động nhận ra định dạng tín hiệu đến và truyền nó mà không cần nén hoặc trì hoãn, bảo vệ chất lượng hình ảnh đầy đủ trong toàn bộ liên kết sợi.
Điều này làm cho nó trở thành một giải pháp lý tưởng cho môi trường camera hỗn hợp, nơi nhiều định dạng tương tự HD được triển khai trên cùng một cơ sở hạ tầng giám sát.
7Tôi có thể điều khiển máy ảnh PTZ thông qua bộ chuyển đổi này, và kênh dữ liệu RS485 hoạt động như thế nào?
OM615-1S3GWT/R bao gồm 1 kênh truyền dữ liệu RS485 chạy theo hướng ngược lại với tín hiệu video, từ phòng điều khiển trở lại cuối máy ảnh.
Thiết kế hai chiều này cho phép các lệnh điều khiển máy ảnh PTZ được gửi qua cùng một sợi sợi duy nhất mang tín hiệu video,loại bỏ sự cần thiết của một cáp dữ liệu riêng biệt giữa trung tâm điều khiển và vị trí máy ảnhKênh RS485 hỗ trợ tốc độ dữ liệu lên đến 115Kbps, đủ cho tất cả các giao thức điều khiển PTZ tiêu chuẩn bao gồm Pelco-D, Pelco-P và hầu hết các giao thức cụ thể của nhà sản xuất.
Cả video và dữ liệu RS485 được truyền đồng thời trên một sợi bằng cách sử dụng bước sóng 1310nm và 1550nm qua WDM, làm cho việc cài đặt đơn giản hơn đáng kể và hiệu quả hơn về chi phí.
8Khoảng cách truyền tối đa là bao nhiêu, và nó hỗ trợ cả sợi một chế độ và sợi đa chế độ?
Bộ chuyển đổi này hỗ trợ cấu hình sợi linh hoạt để phù hợp với quy mô dự án khác nhau và cơ sở hạ tầng sợi hiện có.Nó hỗ trợ khoảng cách truyền tải lên đến 20km hoặc 40km tùy thuộc vào biến thể mô hình được đặt hàngĐối với môi trường sợi đa chế độ, nó hỗ trợ khoảng cách lên đến 550 mét.
Liên kết quang hỗ trợ ngân sách mất mát tối đa là 30dB, cung cấp biên độ hào phóng để chứa các tổn thất sợi trong thế giới thực từ các đầu nối, ghép nối và đường dây cáp.với các tùy chọn kết nối SC và ST cũng có sẵn theo yêu cầu.
Khi đặt hàng, vui lòng chỉ định khoảng cách và loại sợi cần thiết của bạn để chúng tôi có thể xác nhận biến thể mô hình chính xác, vì các phiên bản một chế độ và nhiều chế độ được đặt hàng riêng biệt.
9Ứng dụng điển hình của bộ chuyển đổi sợi video này là gì?
The OM615-2V↑1D↓WT/R is specifically designed for professional surveillance and monitoring projects where HD analog video needs to be transmitted reliably over long distances without signal degradation.
Môi trường triển khai điển hình bao gồm hệ thống an ninh đường cao tốc và trạm thu phí, mạng giám sát giao thông thành phố, các thiết bị giám sát tòa nhà và khuôn viên trường,và truyền hình trực tiếp trong phòng tập thể dục và các địa điểm lớnNó cũng phù hợp với các dự án an toàn công cộng, cơ quan giao thông và chính phủ, nơi hoạt động liên tục 24/7 và tính toàn vẹn tín hiệu là những yêu cầu quan trọng.
Bộ chuyển đổi có sẵn trong cả cấu hình tự động và 3U gắn trên kệ,làm cho nó thích nghi với cả các thiết bị đơn vị nhỏ và các trung tâm giám sát tập trung lớn có nhiều liên kết sợi.
