16 cổng video analog để chuyển đổi sợi quang
Lời giới thiệu
Các đặc điểm chính
Thông số kỹ thuật
| Hình ảnh | |
| Độ dài sóng | 1310nm/1550nm |
| Năng lượng đầu ra | -8~3dBm |
| Sợi quang |
Động thái đơn (9/125um) 20Km Multimode (50/125um) 1Km, (62.5/125um) 500m |
| Nhận được sự nhạy cảm | -30dBm |
| Giao diện | Tiêu chuẩn FC, ST/SC tùy chọn |
| Video | |
| Số lượng kênh | 16ch, từ máy ảnh đến trung tâm điều khiển |
| Hệ thống tương thích | NTSC/PAL/SECAM |
| Kháng trở/điện áp | BNC 75Ω (không cân bằng) / 2.0Vp-p |
| Lợi nhuận khác nhau | < ± 1% |
| Giai đoạn khác biệt | < ± 1 |
| Tỷ lệ S/N | > 60dB ((đánh nặng) ((8 bit) |
| Giao diện | BNC |
| Điện, môi trường, cơ khí | |
| Điện áp hoạt động | AC220V |
| Nhiệt độ hoạt động | -20°C+70°C |
| Nhiệt độ lưu trữ | -45°C+85°C |
| Độ ẩm | 0 ~ 95% không ngưng tụ |
| Cấu trúc | 485 ((L) * 237 ((W) * 45 ((H) mm, 191U |
| Trọng lượng | 2.24kg/phần (trọng lượng ròng), 5,58kg/cặp ((trọng lượng tổng) |
Chi tiết đặt hàng
| OM610U-16V↑WT/R-FC20 | 16ch video Tx, một chế độ, sợi duy nhất, 20km, kết nối FC |
| OM610U-16V↑MT/R-FC05 | 16ch video Tx, đa chế độ, sợi duy nhất, 1km, kết nối FC |
| Mã số mục | |
| OM600 |
OM600-Video Transmitter / Receiver quang học, độc lập trên bàn 610, kiểu thẻ 620 613-miniseries, 615-HD series |
| V | Video |
| A | Âm thanh |
| D | Dữ liệu |
| K | Cảnh báo (I/O, kết nối kết nối) |
| P | Điện thoại |
| E | Ethernet |
| M,W | M-Multi-mode, W-Single mode |
| S,U | S-1310nm, U-1550nm |
| T,R | T - Transmitter, R-Receiver |
| FC,ST,SC,LC | Loại kết nối sợi |
| ↑,↓, ↑↓ | ↑- phía trước (từ TX đến RX),↓ - ngược (từ RX đến TX),↑↓- hai chiều |
| 1,2,3... | Các chữ số trước số lượng tín hiệu của kênh cần thiết |
| 0520, 40... | Các chữ số bên cạnh khoảng cách làm việc của đầu nối sợi |
Ứng dụng

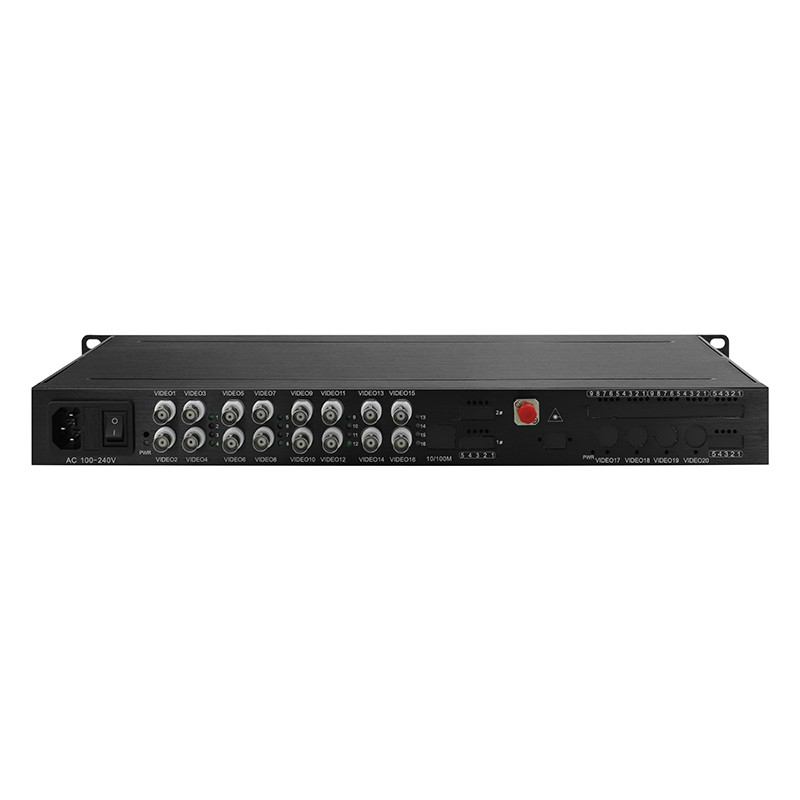

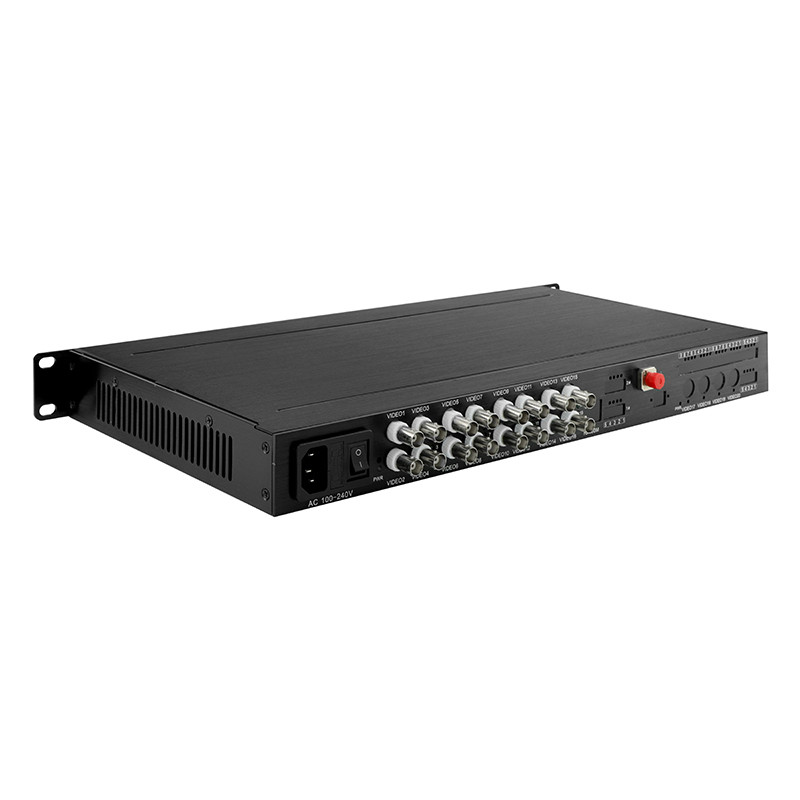

Hình ảnh sản phẩm
