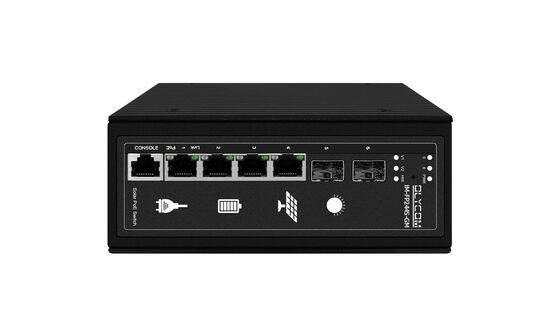

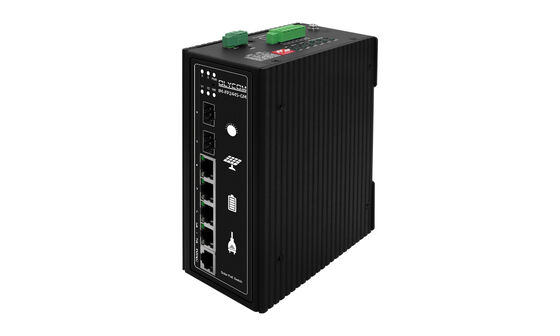

Đổi mạch PoE mặt trời MPPT tích hợp L2 quản lý Gigabit Ethernet 4 cổng DIN gắn CE

Tên sản phẩm

10/100/1000Mbps Quá trình chuyển đổi PoE năng lượng mặt trời công nghiệp quản lý ((2F + 4TP)

Mô hình số.

IM-FP244S-GM

Cảng

4*10/100/1000Base TX PoE ports (Dữ liệu)

2*100/1000M SFP1 cổng

Cổng PoE

1 cổng hỗ trợ IEEE802.3af/at/poe++/bt, tối đa 90W PoE ra

2-4 cổng hỗ trợ IEEE802.3af/at,max 30W/cổng,PoE ra

Quản lý các cảng

Một cổng bảng điều khiển

Chìa khóa Reset

một

Cầu PoE

Tối đa 120W

Giao thức mạng

IEEE 802.3;

IEEE 802.3u 100BASE-TX;

IEEE 802.3ab1000BASE-T;

IEEE 802.3x;

IEEE 802.3z 1000BASE-X;

IEEE 802.3af/at; AI PSE;

IEEE 802.3ad;

IEEE 802.3q,IEEE 802.3q/p;IEEE 802.1w,IEEE 802.1d,IEEE 802.1S

STP ((Spanning Tree Protocol);RSTP/MSTP ((Rapid Spanning Tree Protocol)

Giao thức mạng vòng EPPS;Giao thức mạng vòng EPPS

Thông số kỹ thuật cảng

10/100/1000BaseT(X)Tự động

Chế độ chuyển tiếp

lưu trữ và chuyển tiếp (tốc độ dây đầy đủ)

Dải băng thông

20Gbps

Giao tiếp gói

40.32pps

Bảng địa chỉ MAC

8K

bộ nhớ cache

4.1M

Khoảng cách truyền

10BASE-T:Cat3,4,5 UTP ((=250meter)

100BASE-TX:Cat5 hoặc UTP mới hơn ((= 100 mét)

1000BASE-TX: Cat6 hoặc UTP mới hơn ((=1000 mét)

1000BASE-SX:62.5μm/50μm MMF ((2m~550m)

1000BASE-LX:62.5μm/50μm MM ((2m~550m) hoặc 10μm SMF ((2m~5000m) Hỗ trợ BIDI phổ biến

Tỷ lệ

Ethernet 10Mbps nửa duplex, 20Mbps đầy đủ duplex

Fast Ethernet 100Mbps nửa duplex, 200Mbps đầy đủ duplex

Gigabit Ethernet 2000Mbps fuli duplex

CPU

500 MHz

Flash

16M

RAM

128M

Watt

Sạc + tải đầy: 300w;

Chuyển đổi chức năng chuyển đổi

PWR: Chỉ số công suất

SYS: Chỉ số hệ thống

Cổng mạng: (điểm báo kết nối mạng màu xanh lá cây)

Đèn chỉ số PoE: (đèn chỉ số kết nối mạng màu cam)

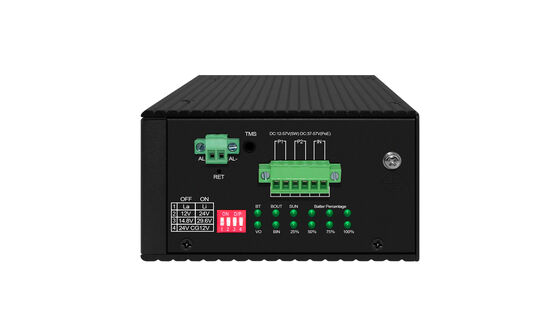

Chỉ báo sạc đèn LED

BT: Chỉ số trạng thái pin; VO: POE tăng chỉ số thành công

BOUT: Chỉ số xả pin; BIN: Chỉ số sạc pin

SUN: Chỉ số trạng thái năng lượng mặt trời; 25%-100%: Chỉ số mức pin

Chức năng sạc

Sạc hoàn toàn tự động, hiệu suất tối đa 98%, dòng điện sạc tối đa 15A

Kiểm soát MPPT tích hợp

Chức năng bảo vệ pin tích hợp

Nhận dạng điện áp pin hoàn toàn tự động

Hệ thống kích hoạt tự động pin lithium tích hợp

Hệ thống bảo vệ khởi động tích hợp công suất thấp

Giao diện giám sát nhiệt độ pin tích hợp

Hỗ trợ chức năng bảo vệ nhiệt độ quá cao

Điện vào

Hỗ trợ đầu vào tấm pin mặt trời 12V (≤32V) / kết hợp với bộ pin 12V

Hỗ trợ đầu vào tấm pin mặt trời 24V (≤45V) / kết hợp với bộ pin 24V

Công suất tối đa 1200W

Điện áp đầu vào mặt trời tối đa: 57V

Hỗ trợ đầu vào DC 37-57V

Hỗ trợ sạc và xả pin DC / 32-45V

Loại pin

6 loại pin mặc định

1: Bộ pin axit chì 12V

2: Bộ pin axit chì 24V

3: Bộ pin lithium 12,6V

4: Bộ pin lithium 25,2V

5: 14,8V pin lithium sắt phosphate

6: 29,6V pin lithium iron phosphate

Các thông số pin có thể tùy chỉnh

Hỗ trợ công suất tối đa 500AH

Môi trường sử dụng

Nhiệt độ hoạt động: -20 °C ~ 65 °C

Nhiệt độ lưu trữ: -40 °C ~ 70 °C

Độ ẩm làm việc :10%~90%, RH Không đông máu

Độ ẩm lưu trữ: 5%~90%, RH Không đông máu

Sấm sét

Mức độ bảo vệ

6KV 8/20us;8KV ESD bảo vệ điện tĩnh

IP40

Kích thước ((L*W*H)

Kích thước sản phẩm: 157mm*115mm*45mm

Kích thước bao bì:410mm*280mm*100mm

N.W/G.W ((kg)

3.5/4.1kg (Các sản phẩm khác: Sản phẩm này không bao gồm các tấm pin mặt trời hoặc pin)

Cài đặt

Loại đường ray DIN (với thùng gắn tường)

Bảo hành

Toàn bộ thiết bị trong 1 năm (không bao gồm phụ kiện)

Loại pin

Pin axit chì

Pin lithium

Pin Lithium Iron Phosphate

Điện áp pin

12V

24V

12.6V

25.2V

14.8V

29.6V

Chế độ sạc

MPPT ((giới hạn dòng điện và điện áp - dòng điện không đổi - giới hạn điện áp - áp suất và giới hạn dòng điện --- điện tích nổi)

MPPT (năng lượng và điện áp giới hạn hiện tại không đổi, điện áp không đổi)

Chức năng sạc phụ trợ

Hỗ trợ

Mức ngưỡng phát hiện điện áp pin

< 12,6V

< 24,8V

< 12,2V

< 24,4V

< 14,2V

< 28,8V

Lượng điện sạc định số

15A

Dòng nổi

50mA-1000mA

️

Thời gian nổi

3 giờ

️

Chặn sạc

Thời gian bay đến

Điện áp số và dòng điện sạc đồng thời < 30mA

Lượng điện xả định số

6.5A

3.6A

8.5A

4A

6.5A

4A

Điện áp đầu ra PoE

42 ~ 57V

Năng lượng đầu ra PoE

Tối đa 120W

Điện áp mạch mở quang điện

32V

45V

32V

45V

32V

45V

Photovoltaic input

Tối đa 57V, tối đa 1200W

Điện áp sạc tối đa

14.7V

29.6V

12.6V

25.2V

14.8V

29.6V

Điện áp sạc nổi

13.7V

27.4V

️

️

️

️

Điện áp cắt giảm xả

10.1V

20.2V

9V

18V

10.2V

20.4V

Loại

Các thông số kỹ thuật mặc định về loại pin 6 (12V pin * 3, 24V pin * 3) Các thông số pin có thể tùy chỉnh

Hỗ trợ lên đến 500AH

Bảo vệ nhiệt độ quá cao

Hỗ trợ tắt tự động của bo mạch chủ trên nhiệt độ và pin trên nhiệt độ (tùy chọn)

Bảo vệ đầu vào

Bảo vệ quá điện, quá điện áp, khởi động chậm và chống kết nối

Chức năng đầu ra

Dòng điện quá tải, điện áp quá tải và mạch ngắn

Đèn chỉ số

Chỉ số hoạt động bình thường của hệ thống, đèn pin, chỉ số bình thường đầu vào, chỉ số xả điện và chỉ số lỗi tổng hợp đa chức năng

Nhiệt độ hoạt động

-20 °C ~ + 65 °C
