Bộ điều khiển năng lượng mặt trời MPPT 6 cổng Olycom Bộ chuyển mạch Gigabit PoE
Các tính năng chính
|
Tên sản phẩm |
Công tắc PoE năng lượng mặt trời 10/100/1000Mbps(1F+5TP) |
|
Mẫu số |
OM155S-PSE-GE |
|
Cảng |
1 cổng RJ45 PoE++ 10/100/1000Mbps 2 cổng PoE+ RJ45*10/100/1000Mbps 2 cổng PoE RJ45*10/100/1000Mbps 24V(thụ động)/48V(af/at) SFP 1*1000Mbps |
|
PoE |
|
|
cổng PoE |
Cổng 1-5 |
|
Tiêu chuẩn PoE |
Cổng 1: IEEE 802.3bt (Loại 4) Cổng 2-3: IEEE 802.3af/at Cổng 4-5: PoE thụ động IEEE 802.3af/at hoặc 24V |
|
Phân công chân PoE |
Cổng 1: 1/2/4/5 (+), 3/6/7/8 (-) Cổng 2-3: 1/2(+), 3/6(-) Cổng 4-5: 1/2(+), 3/6(-) @IEEE 802.3af/at PoE hoặc 4/5(+), 7/8(-)@24V PoE thụ động |
|
Nguồn cổng PoE |
Tối đa 90W cho cổng 1, tối đa 30W cho cổng 2-3, tối đa 30W @ IEEE 802.3af/at hoặc PoE thụ động tối đa 24W @24V cho cổng 4-5 |
|
Ngân sách năng lượng PoE |
Tối đa 120W cho toàn bộ nguồn điện PoE của switch |
|
Tiêu chuẩn và giao thức |
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt |
|
Chế độ chuyển tiếp |
Lưu trữ và chuyển tiếp |
|
Khung Jumbo |
10240Byte |
|
Chế độ chuyển tiếp |
lưu trữ và chuyển tiếp (tốc độ dây đầy đủ) |
|
Băng thông |
12Gbps |
|
Chuyển tiếp gói |
8,92Mpps |
|
Bảng địa chỉ MAC |
2K |
|
Bộ nhớ đệm gói |
2,5Mb |
|
Đèn LED |

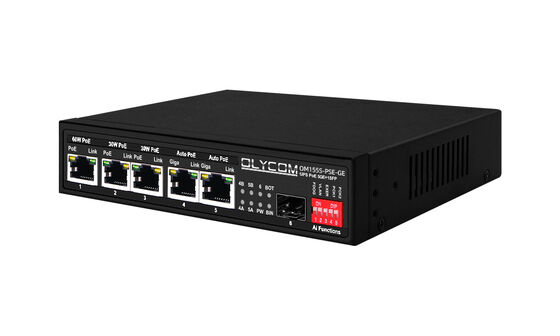

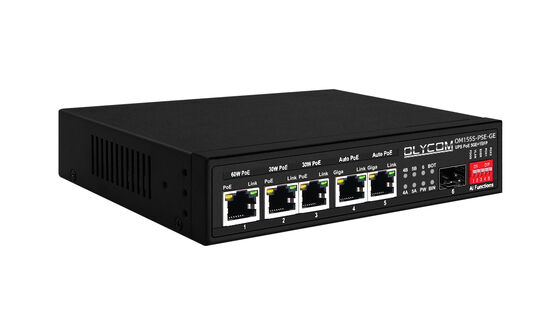

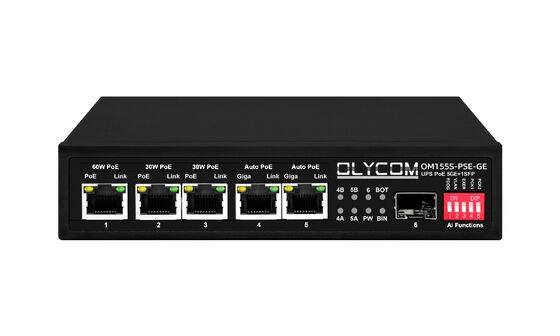

Bảng điều khiển phía trước: 1 *PW, đèn báo nguồn 1 *BIN, Chỉ báo trạng thái sạc pin 1 *BOT, đèn báo trạng thái xả pin 4*Chỉ báo trạng thái cổng PoE Chỉ báo cổng 1 * SFP |
|

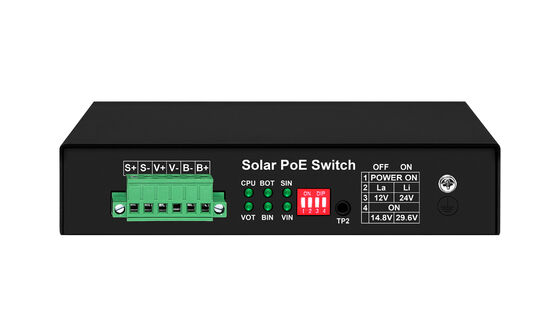

Bảng điều khiển phía sau: 1*CPU, đèn báo hệ thống 1 *VOT, đèn báo nguồn điện đầu ra 1 *BIN, Chỉ báo trạng thái sạc pin 1 *BOT, đèn báo trạng thái xả pin 1 *TỘI LỖI, Chỉ báo đầu vào nguồn 1 *BS, Chỉ báo trạng thái pin |
|
|
Công tắc nhúng |
Bảng mặt trước: Chế độ giám sát PoE, tất cả các cổng PoE đều kích hoạt chức năng giám sát PoE, có thể tự động phát hiện và khởi động lại các thiết bị hỗ trợ PoE tuân thủ ngoại tuyến. Chế độ VLAN, tất cả các cổng đường xuống được cách ly với nhau nhưng có thể giao tiếp với các cổng đường lên. Chế độ mở rộng, khoảng cách truyền dữ liệu và PoE của cổng 1 ~ 5 có thể lên tới 250m. Chế độ PoE cổng 4 và 5, chuyển đổi chế độ PoE thụ động 24V hoặc chế độ PoE của cổng 4 & 5. |
|
Bảng điều khiển phía sau: Hệ thống điện chuyển mạch Tùy chọn loại pin Tùy chọn điện áp pin Tùy chọn điện áp pin lithium |
|
|
Môi trường sử dụng |
Nhiệt độ hoạt động: -20oC ~ 65oC Nhiệt độ bảo quản: -40oC~70oC Độ ẩm làm việc :10%～90%, RH Không đông tụ Độ ẩm bảo quản :5%～90%, RH Không đông tụ |
|
Bảo vệ ESD |
6kV |
|
tăng cường miễn dịch |
6kV |
|
kích thước (L * W * H) |
Kích thước sản phẩm: 157mm*115mm*45mm Kích thước đóng gói:410mm*280mm*100mm |
|
Tây Bắc/GW(kg) |
3,5/4,1kg (Khác: Sản phẩm này không bao gồm tấm pin mặt trời hoặc pin) |
|
Cài đặt |
Loại thanh ray DIN (có chốt gắn tường) |
|
Bảo hành |
Toàn bộ thiết bị trong 1 năm (Không bao gồm phụ kiện) |
Bảng điều khiển phía trước
|
Công tắc nhúng |
Trạng thái |
mô tả |
|
Cơ quan giám sát 1-PoE |
Hướng lên |
Tất cả các cổng PoE đều kích hoạt chức năng giám sát PoE, có thể tự động phát hiện và khởi động lại các thiết bị hỗ trợ PoE tương thích ngoại tuyến. |
|
Xuống |
Tắt chức năng giám sát PoE |
|
|
2-Vlan |
Hướng lên |
Tất cả các cổng đường xuống được cách ly với nhau nhưng có thể giao tiếp với các cổng đường lên. |
|
Xuống |
Tắt chức năng VLAN |
|
|
3-MỞ RỘNG |
Hướng lên |
Khoảng cách truyền dữ liệu và nguồn PoE của cổng 1~5 có thể lên tới 250m. |
|
Xuống |
Khoảng cách truyền dữ liệu và nguồn PoE của cổng 1~5 có thể lên tới 100m. |
|
|
4-Cổng 4 |
Hướng lên |
Cổng 4 có thể tương thích với các thiết bị cấp nguồn PoE cưỡng bức 24V |
|
Xuống |
Cổng 4 có thể tự động phát hiện thiết bị hỗ trợ PoE thụ động 24V hoặc 802.3af/at |
|
|
5-Cổng 5 |
Hướng lên |
Cổng 5 có thể tương thích với các thiết bị cấp nguồn PoE cưỡng bức 24V |
|
Xuống |
Cổng 4 có thể tự động phát hiện thiết bị hỗ trợ PoE thụ động 24V hoặc 802.3af/at |
