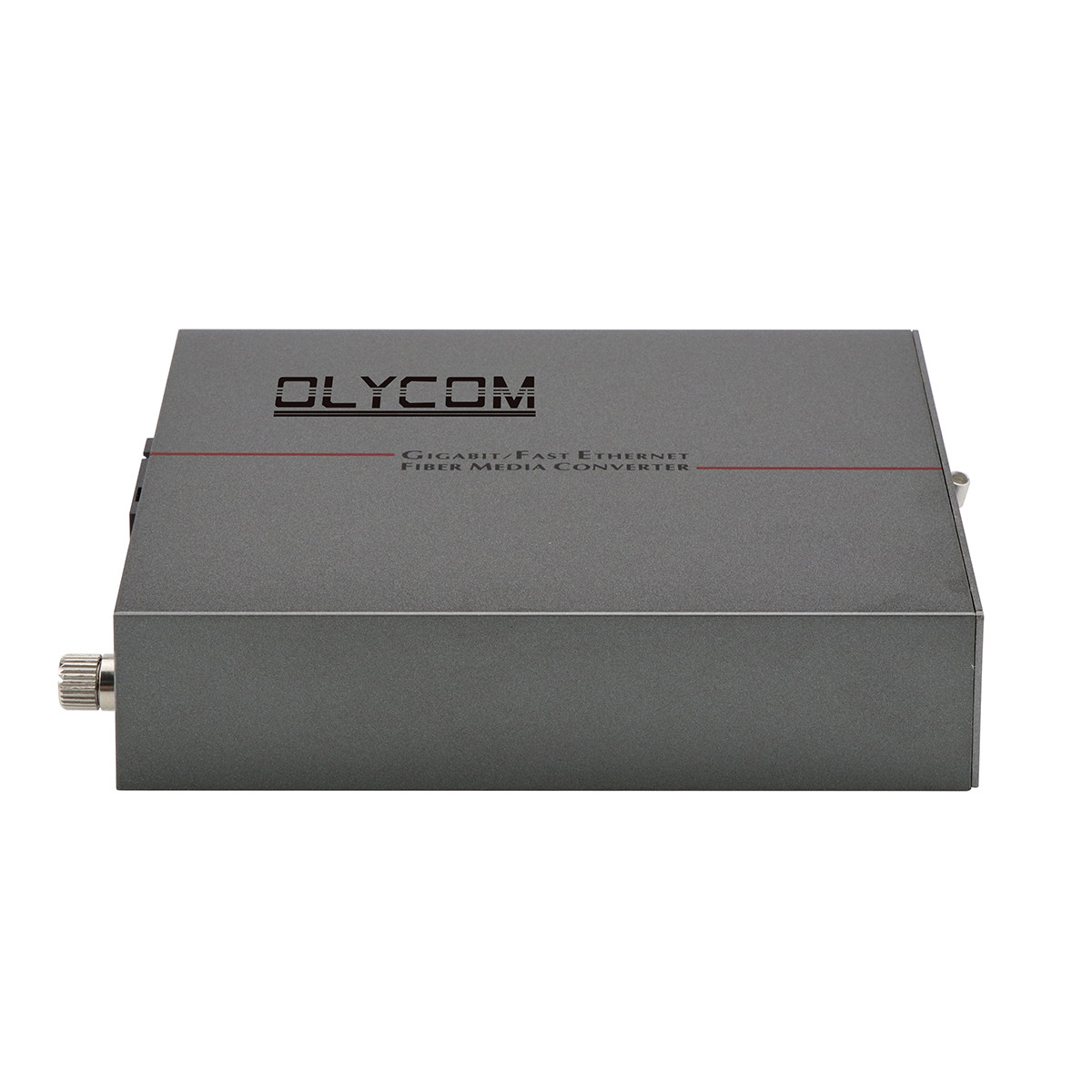

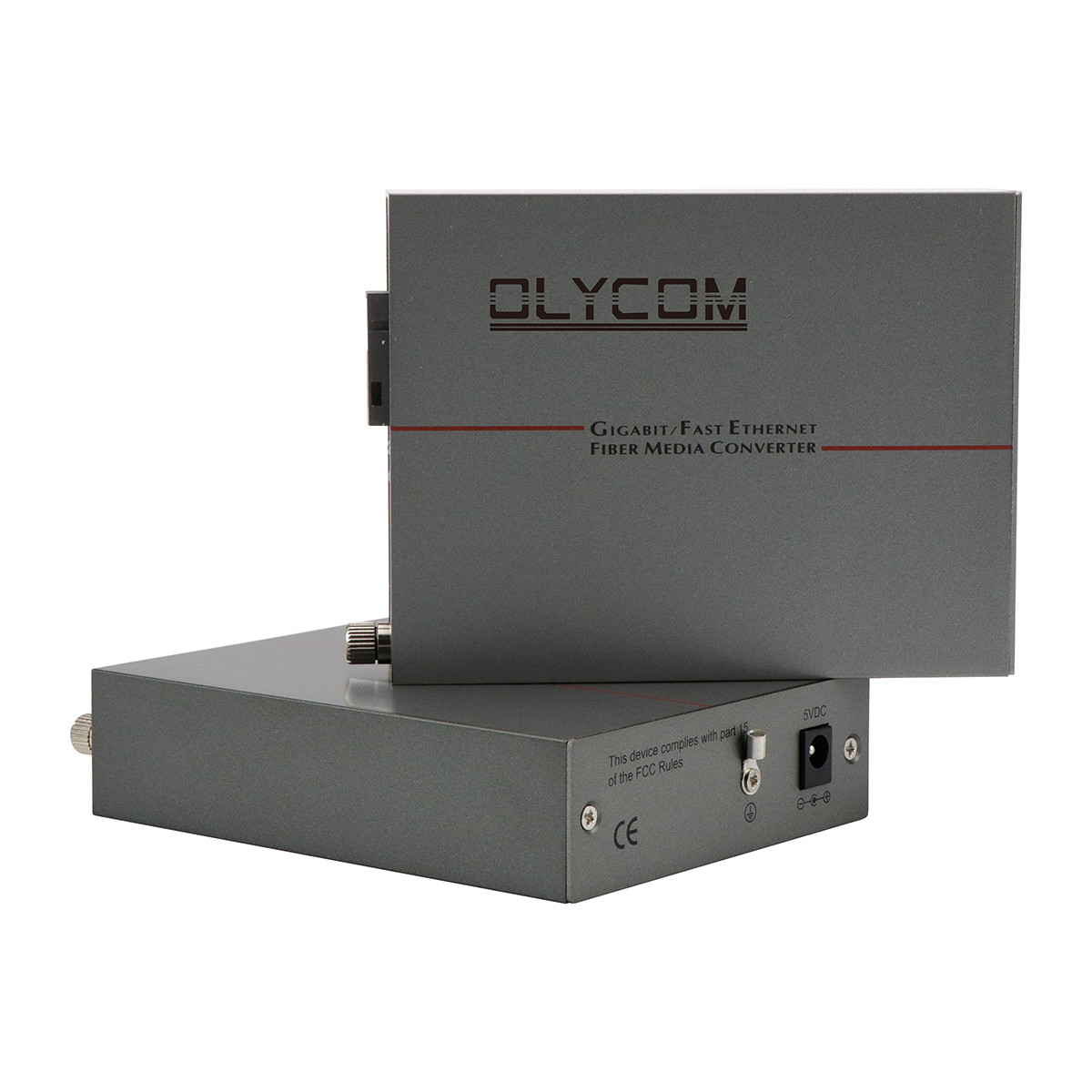

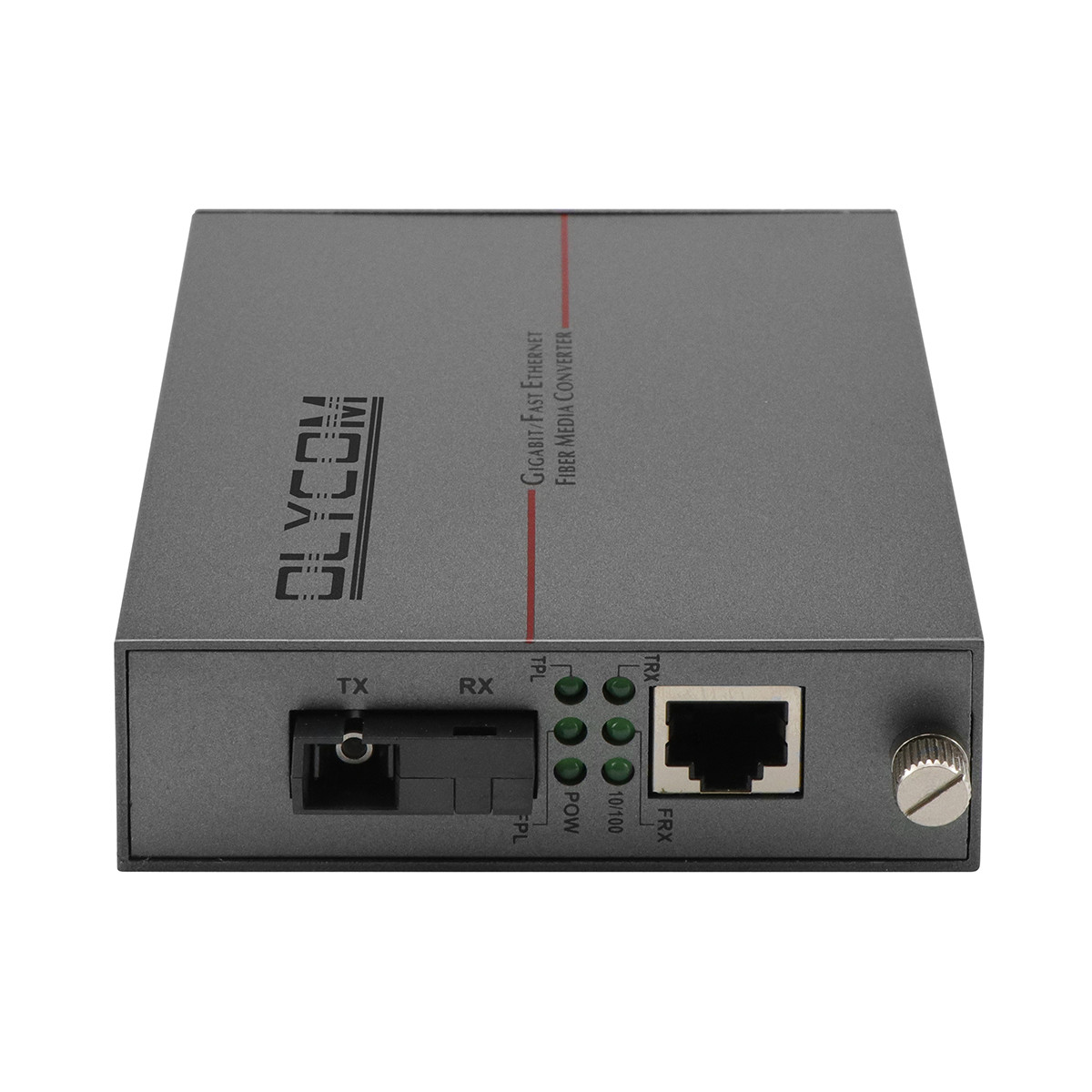

Bộ chuyển đổi phương tiện quang PoE 10/100
Giới thiệu Bộ chuyển đổi Fast Ethernet
Mẫu: TA540-PSE-FE, chúng tôi hỗ trợ mẫu của bạn
Bộ chuyển đổi Ethernet cáp quang Olycom 10/100Mbps Megabit PSE cung cấp cho bạn
Các tính năng chính của Bộ chuyển đổi phương tiện PoE
Thông số kỹ thuật của Bộ chuyển đổi cáp quang Ethernet 100M
| Tiêu chuẩn | IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet), IEEE802.3x (Kiểm soát luồng), IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree, IEEE802.3af /at PoE/PSE |
| 10/100BASE-T | Cáp STP hoặc UTP loại 5/5e/6 (Tối đa 100m) |
| 100BASE-FX | 9/125um SMF (20km) |
| Thời gian trễ chế độ chuyển đổi |
Lưu trữ và chuyển tiếp<10us chuyển thẳng<0.9us |
| Kiểm soát luồng | Điều khiển luồng song công toàn phần, áp suất ngược bán song công |
| Cổng RJ-45 | Tự động MDI/MDIX |
| Đầu nối cáp quang | SC tiêu chuẩn, ST/FC tùy chọn |
| Bước sóng | 1310/1550nm |
| Điện áp đầu vào | Bộ chuyển đổi nguồn bên ngoài 48VDC/1A |
| Tiêu thụ điện năng | <2.5W |
| Gán chân PoE | 1/2 (V+),3/6 (V-) |
| Đầu ra PoE | -48V, 0.54A, 25W |
| MTBF | 50.000 giờ |
| BER | <1> |
| Bảng địa chỉ MAC | 1K |
| Kích thước bộ đệm | 1M |
| Nhiệt độ hoạt động | 0°C~50°C |
| Nhiệt độ lưu trữ | -20°C~85°C |
| Độ ẩm lưu trữ | 5%~90% không ngưng tụ |
| Kích thước và trọng lượng |
135mm(D) x 90mm(R) x 28mm(C) Trọng lượng tịnh: 0,3kg, Trọng lượng cả bì: 0,5kg |
LFPT trong Bộ chuyển đổi phương tiện là gì?
Định nghĩa
Link Fault Pass-Through (LFPT) là một cơ chế truyền lỗi mạng quan trọng được tích hợp vào các bộ chuyển đổi phương tiện được quản lý, đảm bảo khả năng hiển thị lỗi liên kết đầu cuối trên các phân đoạn mạng không đồng nhất. Khi một lỗi hoặc sự kiện mất kết nối được phát hiện trên một cổng của bộ chuyển đổi phương tiện — cho dù ở phía đồng (RJ45) hay phía cáp quang (SFP/SC) — LFPT sẽ tự động buộc cổng đối diện cũng bị ngắt kết nối, truyền tín hiệu lỗi qua ranh giới phương tiện để các thiết bị mạng thượng nguồn và hạ nguồn có thể phát hiện và phản hồi lỗi trong thời gian thực.
Nếu không có LFPT, bộ chuyển đổi phương tiện hoạt động như một cầu nối trong suốt giữa các phân đoạn đồng và cáp quang sẽ che giấu các lỗi liên kết ở một phía, khiến các switch, router hoặc thiết bị đầu cuối được kết nối không biết rằng kết nối đã bị mất — dẫn đến tình trạng tắc nghẽn lưu lượng, chậm trễ chuyển đổi dự phòng và thời gian ngừng hoạt động mạng kéo dài.
LFPT hoạt động như thế nào?
Trong một triển khai chuyển đổi phương tiện điển hình, bộ chuyển đổi nằm giữa thiết bị dựa trên đồng (như switch Ethernet) và liên kết cáp quang. Trong hoạt động bình thường, cả hai cổng đều hoạt động và lưu lượng truyền qua lại giữa hai loại phương tiện một cách trong suốt.
Khi LFPT được bật và xảy ra lỗi liên kết — ví dụ: đứt cáp quang hoặc mất tín hiệu SFP ở phía quang — bộ chuyển đổi phương tiện sẽ ngay lập tức ngắt kết nối cổng phía đồng để phản ánh tình trạng lỗi. Điều này kích hoạt thông báo mất kết nối tiêu chuẩn cho switch hoặc router được kết nối, cho phép Giao thức Spanning Tree (STP), Giao thức Kiểm soát Liên kết Tổng hợp (LACP) hoặc các giao thức định tuyến IP khởi tạo chuyển đổi dự phòng và định tuyến lại lưu lượng qua một đường dẫn thay thế.
Quá trình tương tự cũng áp dụng theo chiều ngược lại: lỗi liên kết phía đồng được truyền đến cổng cáp quang, đảm bảo tính đối xứng trong việc phát hiện lỗi trên cả hai phân đoạn mạng.
Các lợi ích kỹ thuật chính
- Khả năng hiển thị lỗi đầu cuối — Loại bỏ các điểm mù tại ranh giới chuyển đổi phương tiện, đảm bảo rằng các lỗi liên kết hiển thị với tất cả các thiết bị mạng được kết nối bất kể loại phương tiện vật lý
- Chuyển đổi dự phòng tăng tốc — Cho phép các giao thức định tuyến và chuyển mạch phát hiện lỗi ngay lập tức và kích hoạt các cơ chế dự phòng mà không cần chờ bộ hẹn giờ hết thời gian ở cấp độ giao thức
- Ngăn chặn tắc nghẽn lưu lượng — Ngăn các thiết bị mạng tiếp tục chuyển tiếp lưu lượng đến một liên kết bị lỗi, giảm mất gói tin và cải thiện khả năng phục hồi mạng tổng thể
- Tương thích giao thức dự phòng — Tương thích hoàn toàn với STP, RSTP, LACP và các giao thức định tuyến động như OSPF và BGP, đảm bảo tích hợp liền mạch vào các kiến trúc mạng có tính sẵn sàng cao
- Truyền lỗi hai chiều — Giám sát và truyền lỗi liên kết theo cả hai hướng — đồng sang cáp quang và cáp quang sang đồng — để có tính đối xứng lỗi hoàn chỉnh
LFPT trong thiết kế mạng có tính sẵn sàng cao
LFPT đặc biệt cần thiết trong các triển khai mạng cấp nhà mạng, công nghiệp và doanh nghiệp nơi bộ chuyển đổi phương tiện được triển khai ở rìa các liên kết xương sống cáp quang. Trong các môi trường này, ngay cả một sự chậm trễ nhỏ trong việc phát hiện lỗi cũng có thể dẫn đến mất mát lưu lượng đáng kể và vi phạm SLA.
Bằng cách bật LFPT, các kỹ sư mạng đảm bảo rằng bộ chuyển đổi phương tiện hoạt động như một phần tử mạng hoàn toàn trong suốt và nhận biết lỗi, thay vì một thiết bị mờ nhạt vô tình che giấu các lỗi cơ sở hạ tầng. Điều này đặc biệt quan trọng trong các triển khai sử dụng các đường dẫn cáp quang dự phòng, nhóm liên kết tổng hợp (LAG) hoặc các cấu trúc chuyển đổi dự phòng nhanh, nơi tín hiệu lỗi nhanh chóng và chính xác là yêu cầu cơ bản để duy trì tính liên tục của mạng.
Tại sao LFPT lại quan trọng?
Khi mạng ngày càng phụ thuộc vào các kiến trúc đồng-cáp quang lai — đặc biệt là trong fronthaul/backhaul 5G, tự động hóa công nghiệp và mở rộng mạng khuôn viên — khả năng truyền lỗi liên kết một cách trong suốt qua các ranh giới phương tiện trở thành một yêu cầu không thể thương lượng. LFPT biến bộ chuyển đổi phương tiện từ một thiết bị lớp vật lý thụ động thành một phần tử mạng thông minh, nhận biết lỗi, đảm bảo rằng tính toàn vẹn của việc giám sát kết nối đầu cuối được duy trì bất kể phương tiện truyền dẫn cơ bản.
Ứng dụng của Bộ chuyển đổi cáp quang PoE
MoQ là gì?
1 chiếc/cặp.
Đối với nhiều mẫu, chúng tôi có sẵn hàng, rất dễ gửi mẫu để bạn thử nghiệm.
Tôi có thể giảm giá không?
Có và thường dựa trên số lượng và sau khi thử nghiệm mẫu.
Thời gian bảo hành của bạn là bao lâu?
Đối với các mẫu thương mại như bộ chuyển đổi phương tiện Ethernet cáp quang hoặc switch PoE cáp quang, là 1 năm.Đối với các sản phẩm cấp công nghiệp, là 3 năm.Chúng tôi hỗ trợ kỹ thuật trọn đời nếu các mẫu là của công ty Olycom.Tôi có thể có hộp đóng gói của riêng mình không?Có, hộp đóng gói tiêu chuẩn không có chữ hoặc logo tiếng Trung.
Bạn có thể tùy chỉnh phiên bản của riêng mình như đặt logo, tên mẫu hoặc khẩu hiệu của bạn lên đó.
Điều khoản thanh toán của bạn là gì?
Trong hầu hết các trường hợp, chúng tôi thực hiện chuyển khoản T/T và toàn bộ số tiền phải được thu trước khi giao hàng.
Đối với đơn đặt hàng mẫu, chúng tôi nhận thanh toán PayPal để xử lý nhanh hơn.
Đôi khi thanh toán Alipay hoặc WeChat cũng được, tùy thuộc vào trường hợp.
