Analog Video Data Audio Contact Closure Fiber Optical Converter
Tên mô hình: OM610-1V↑1D↑↓1A ↑↓1K↑↓1EWT/R
Chúng tôi ủng hộ tên mẫu của bạn.
Còn được gọi là máy chuyển đổi sợi, máy chuyển đổi phương tiện truyền thông, máy chuyển đổi video quang học, máy phát và máy thu video sợi quang này cung cấp các chức năng dưới đây và do đó được ưu tiên trong chính phủ,quân sự, và các dự án và đấu thầu môi trường y tế.
Thông số kỹ thuật
| Hình ảnh | |
| Độ dài sóng | 1310nm/1550nm |
| Năng lượng đầu ra | -8~3dBm |
| Sợi quang |
Chế độ đơn (9/125um) 20Km đến 80Km Multimode (50/125um) 1Km, (62.5/125um) 500m |
| Nhận được sự nhạy cảm | -30dBm |
| Giao diện | FC/ST/SC |
| Video | |
| Dải băng thông | 8 MHz |
| Hệ thống tương thích | NTSC/PAL/SECAM |
| Kháng trở/điện áp | BNC 75Ω (không cân bằng) / 2.0Vp-p |
| Lợi nhuận khác nhau | < ± 1% |
| Giai đoạn khác biệt | < ± 1 |
| Tỷ lệ S/N | > 60dB ((đánh nặng) ((8 bit) |
| Giao diện | BNC |
| Dữ liệu | |
| Giao thức dữ liệu | Dữ liệu RS232, RS422, Manchester, BIPHASE |
| Dải băng thông | 0~300kbps |
| Tỷ lệ lỗi | 10-9 |
| Giao diện | Nhà ga Phoenix |
| Âm thanh | |
| Kháng trở / điện áp | 600ohm (không cân bằng) / 2.0Vp-p |
| Phản ứng tần số | 10~20kHz |
| Sự biến dạng hài hòa hoàn toàn | < 0,05% |
| Giai đoạn khác biệt | < ± 1 |
| Tỷ lệ S/N | > 95dB (đánh nặng) |
| Giao diện | Nhà ga Phoenix |
| Tỷ lệ lấy mẫu | 48k Hz |
| Nghị quyết | 16 bit |
| Khóa liên lạc | |
| Nhập tín hiệu | Cảnh báo, đầu vào nhị phân, hỗ trợ TTL RS-232/422/485 hoặc nút tắt thụ động |
| Khả năng phát tín hiệu | Cảnh báo tùy ý, đầu ra nhị phân, hỗ trợ TTL RS-232/422/485 hoặc đầu ra rơle |
| Giao diện | Nhà ga Phoenix |
| Ethernet | |
| Chế độ làm việc | Full duplex / half duplex, tự động cảm nhận |
| Tốc độ mạng | 10/100Mbps, tự động cảm biến |
| Giao diện | RJ45 |
| Điện, môi trường, cơ khí | |
| Điện áp hoạt động |
Đơn lẻ:220VAC đến 5V/12VDC, Rack: hai 220V/-48V AC Thẻ: được cung cấp bởi khung |
| Nhiệt độ hoạt động | -35°C+75°C |
| Nhiệt độ lưu trữ | -45°C+85°C |
| Độ ẩm | 0 ~ 95% không ngưng tụ |
| Kích thước và trọng lượng | Độc lập và thẻ: phụ thuộc vào các cấu hình khác nhau Chassis: 193U |
Ứng dụng
Chi tiết đặt hàng
Olycom OM610 series of optical transmitter and receiver cung cấp một lựa chọn rộng các cấu hình,từ một thiết lập đơn giản với một kênh của một loại tín hiệu cụ thể đến các giải pháp phức tạp với nhiều kênh của các tín hiệu khác nhau (video, âm thanh, dữ liệu, điện thoại, báo động và Ethernet).
Các cấu hình linh hoạt mở cho tùy chỉnh và ODM để đáp ứng các nhu cầu khác nhau.
| OM610-1V↑1D↓1P1E WT/R | 1ch video Tx + 1ch dữ liệu RS485 Rx + 1ch 10/100M Ethernet + 1 Điện thoại. |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch Khóa liên lạc Tx |
| OM610-2P1EWT/R | 2ch Điện thoại + 1ch 10/100M Ethernet |
| OM610-2V↑1D↓1P1E WT/R | 2ch video Tx + 1ch dữ liệu RS485 Rx + 1ch 10/100M Ethernet + 1 Điện thoại. |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R | 4ch Điện thoại + 2ch RS485 dữ liệu Rx |
| OM610-4V↑1D↓4E WT/R | Video 4ch Tx + 1ch dữ liệu RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | 4ch video Tx + 1ch dữ liệu RS485 Rx + 4ch Điện thoại |
| OM610-4V↑12D↓WT/R | 4ch video Tx + 12ch dữ liệu RS485 Rx |
| OM610-2D↓8PWT/R | 2ch dữ liệu RS485 Rx + 8ch Điện thoại |
| OM610-20D↓WT/R | 20ch dữ liệu RS485 Rx |
| Mã số mục | |
| OM600 |
OM600 - Máy phát / thu quang video, độc lập trên bàn 610, kiểu thẻ 620, loạt mini 613, loạt HD 615. |
| V | Video |
| A | Âm thanh |
| D | Dữ liệu |
| K | Cảnh báo (I/O, kết nối kết nối) |
| P | Điện thoại |
| E | Ethernet |
| M,W | M-Multi-mode, W-Single mode |
| S,U | S-1310nm, U-1550nm |
| T,R | T - Transmitter, R-Receiver |
| FC,ST,SC,LC | Loại kết nối sợi |
| ↑,↓, ↑↓ | ↑- phía trước (từ TX đến RX), ↓ - ngược (từ RX đến TX), ↑↓- hai chiều |
| 1,2,3... | Các chữ số trước số lượng tín hiệu của kênh cần thiết |
| 0520, 40... | Các chữ số bên cạnh khoảng cách làm việc của đầu nối sợi |

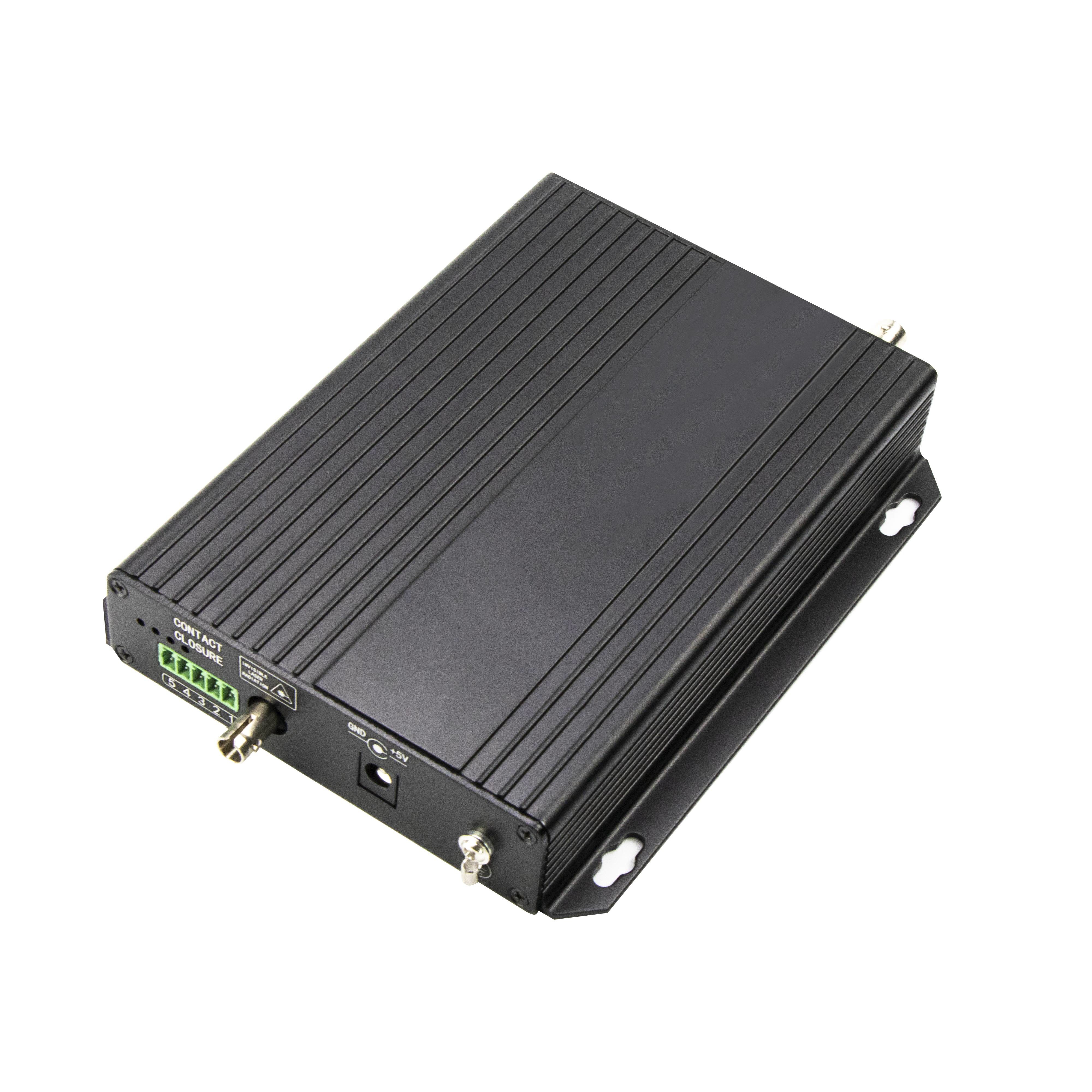

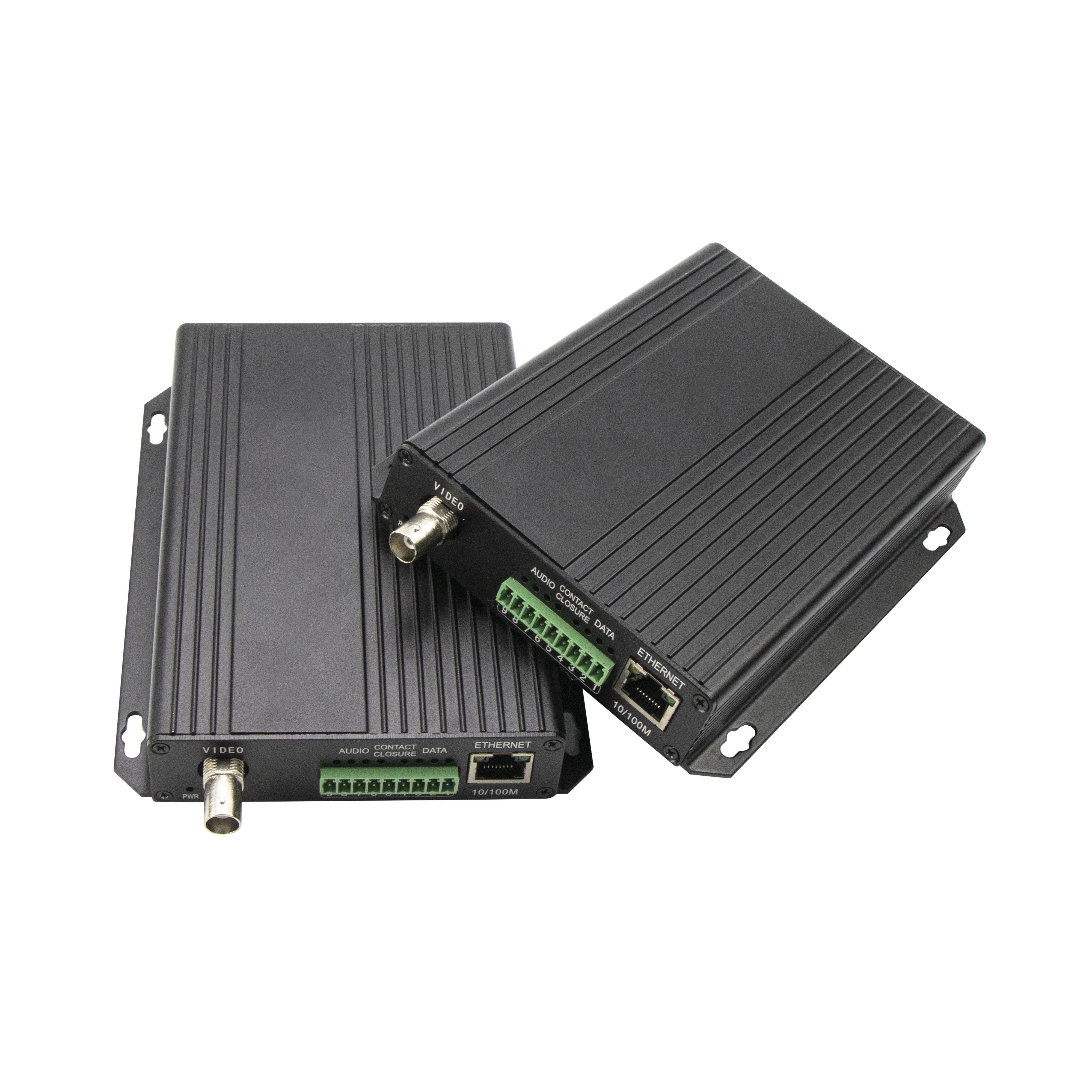

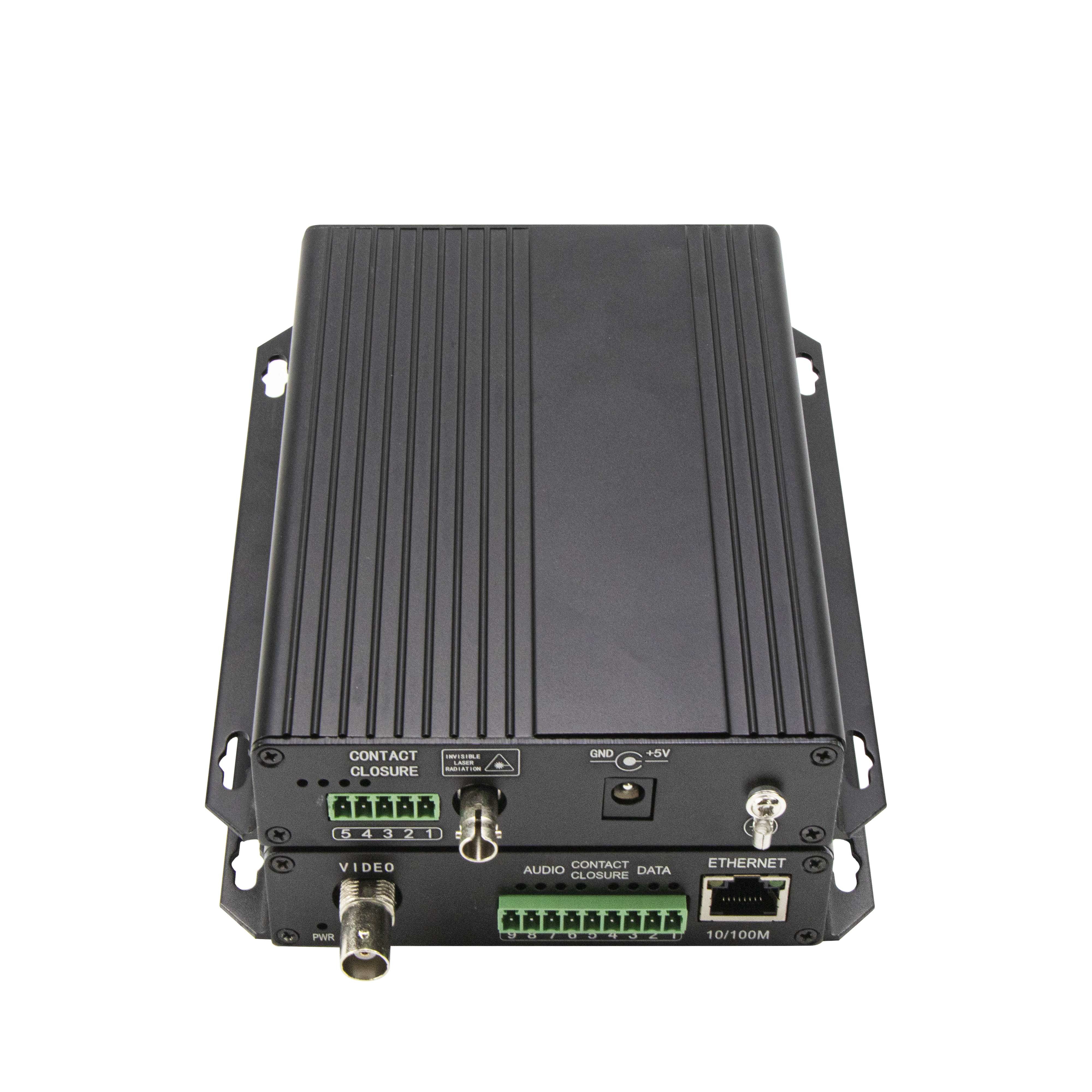

Hình ảnh sản phẩm
