Bộ chuyển đổi tín hiệu video cân bằng dữ liệu bidi âm thanh quang sợi quang analog BNC CCTV
Giới thiệu
tên model: OM610-2V2D2AWT/R, bạn có thể ghi tên model của mình
chức năng cơ bản: bộ mở rộng video dữ liệu âm thanh qua sợi quang
danh mục: Bộ chuyển đổi quang video
ứng dụng: giám sát CCTV, các dự án môi trường chính phủ và y tế
Vỏ kim loại chắc chắn
Không có EMI, RFI và vòng lặp nối đất
Có sẵn ở dạng độc lập và hệ thống rack 19”3U
Mất mát liên kết quang thấp – tối đa 30dB
Cắm và chạy nóng với nguồn điện chuyển mạch
Thông số kỹ thuật
| Quang | |
| Bước sóng | 1310nm/1550nm |
| Công suất đầu ra | -8~3dBm |
| Sợi quang |
Đơn mode (9/125um) 20Km đến 80Km Đa mode (50/125um) 1Km, ( 62.5/125um) 500m |
| Độ nhạy thu | -30dBm |
| Giao diện | ST |
| Video | |
| Băng thông | 8MHZ |
| Hệ thống tương thích | NTSC/PAL/SECAM |
| Trở kháng/Điện áp | BNC 75Ω (không cân bằng) / 2.0Vp-p |
| Độ lợi vi sai | < ±1% |
| Pha vi sai | < ±1 |
| Tỷ lệ S/N | >60dB(trọng số)(8 bit) |
| Giao diện | BNC |
| Dữ liệu | |
| Giao thức dữ liệu | RS232, RS422, RS485, Manchester, dữ liệu BIPHASE |
| Băng thông | 0~300kbps |
| Tỷ lệ lỗi | 10-9 |
| Giao diện | Thiết bị đầu cuối Phoenix |
| Âm thanh | |
| Trở kháng / Điện áp | 600ohm(không cân bằng) / 2.0Vp-p |
| Đáp ứng tần số | 10~20kHz |
| Tổng méo hài | <0.05% |
| Pha vi sai | < ±1 |
| Tỷ lệ S/N | >95dB(trọng số) |
| Giao diện | Thiết bị đầu cuối Phoenix |
| Tốc độ lấy mẫu | 48k Hz |
| Độ phân giải | 16 bit |
| Khung gầm và Card | |
| Số lượng khe cắm khung gầm | 18 khe |
| Khả năng tương thích (với card) | Card 1~4 kênh (18 chiếc); Card 8 kênh (9 chiếc) |
| Tính linh hoạt | Hỗ trợ lắp đặt hỗn hợp các cấu hình khác nhau |
| Card |
Trong PCB 4 kênh (153x100x10mm) hoặc kích thước PCB 8 kênh (153x100x25mm) các cấu hình yêu cầu kích thước lớn hơn không thể sử dụng với hệ thống này |
| Điện. Môi trường. Cơ khí | |
| Điện áp hoạt động |
Độc lập: 220VAC đến 5V/12VDC, Rack: kép 220V/-48V AC Card: được cấp nguồn bởi khung gầm |
| Nhiệt độ hoạt động | -35℃～+75℃ |
| Nhiệt độ lưu trữ | -45℃～+85℃ |
| Độ ẩm | 0~95% không ngưng tụ |
| Kích thước và trọng lượng | Độc lập và card: tùy thuộc vào cấu hình khác nhau, Khung gầm: 19”3U |
Ứng dụng
Tùy chọn đặt hàng
| OM610-4EWT/R | 4 kênh Ethernet 10/100M |
| OM610-4P2D↓WT/R | 4 kênh Điện thoại + 2 kênh dữ liệu RS485 Rx |
| OM610-4V↑1D↓4E WT/R | 4 kênh video Tx + 1 kênh dữ liệu RS485 Rx + 4 kênh Ethernet 10/100M |
| OM610-4V↑1D↓4PWT/R | 4 kênh video Tx + 1 kênh dữ liệu RS485 Rx + 4 kênh Điện thoại |
| OM610-4V↑12D↓WT/R | 4 kênh video Tx + 12 kênh dữ liệu RS485 Rx |
| OM610-2D↓8PWT/R | 2 kênh dữ liệu RS485 Rx + 8 kênh Điện thoại |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R | 1 kênh video bi-di + 1 kênh dữ liệu RS485 bi-di + 1 kênh âm thanh bi-di + 1 kênh đóng tiếp điểm bi-di |
| OM610-2D↑↓4A↑↓1E WT/R | 4 kênh âm thanh bi-di + 2 kênh dữ liệu RS485 bi-di + 1 kênh Ethernet 10/100M |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R | 1 kênh video Tx + 2 kênh dữ liệu RS485 bi-di + 3 kênh âm thanh Tx + 1 kênh đóng tiếp điểm bi-di |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R | 4 kênh video Tx + 2 kênh dữ liệu RS485 Rx + 2 kênh âm thanh Tx + 1 kênh Ethernet 10/100M + 1 kênh Điện thoại + 2 kênh Đóng tiếp điểm Tx |

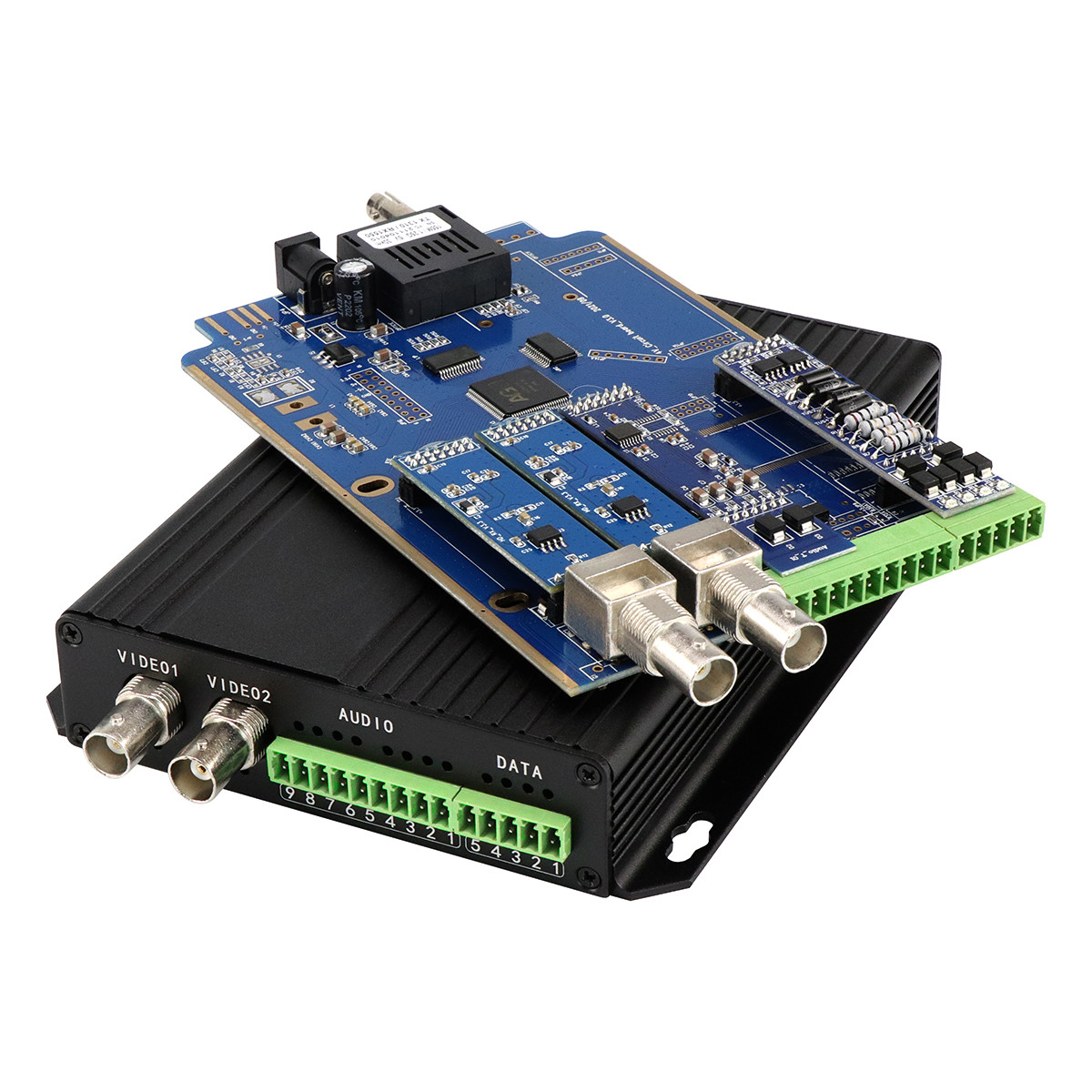

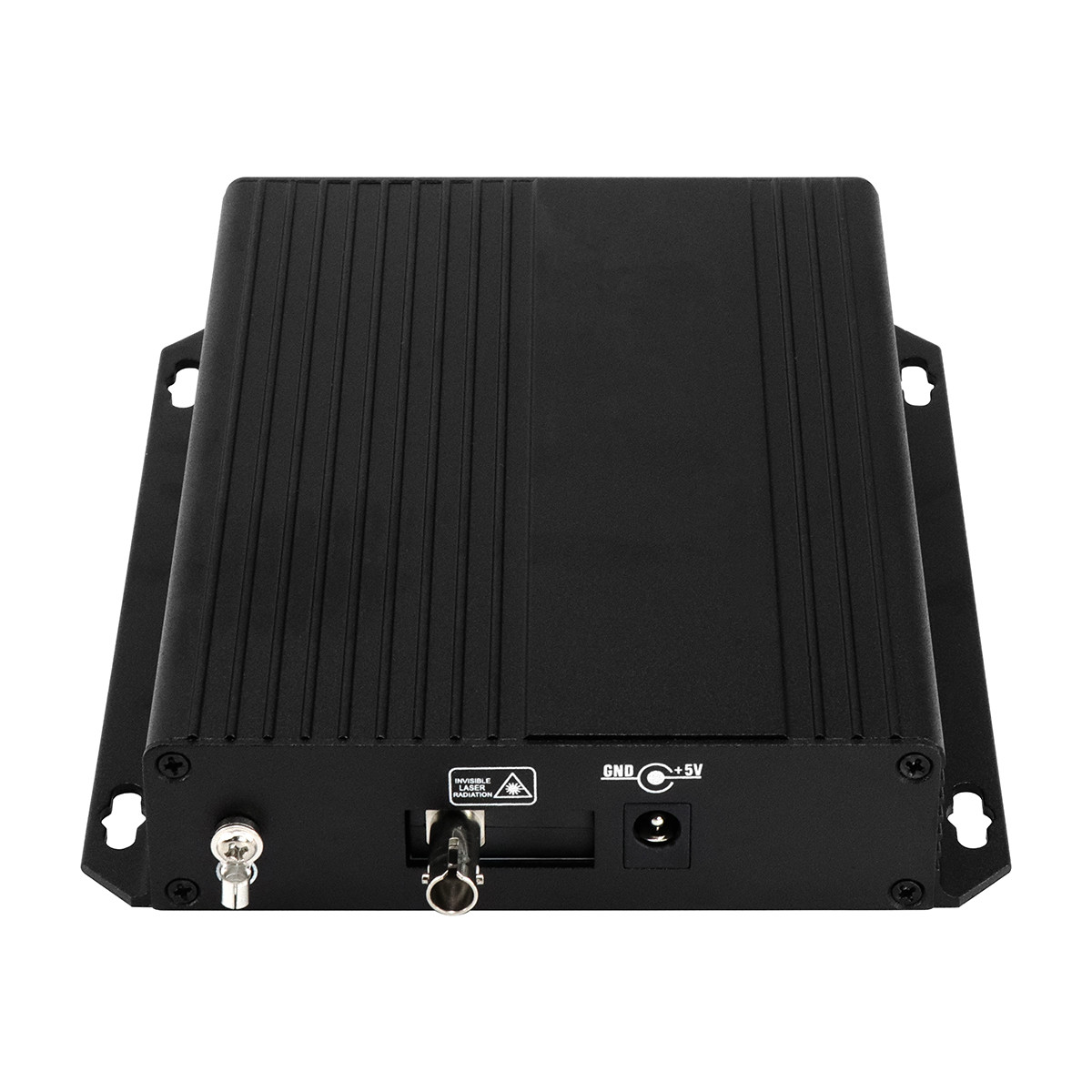

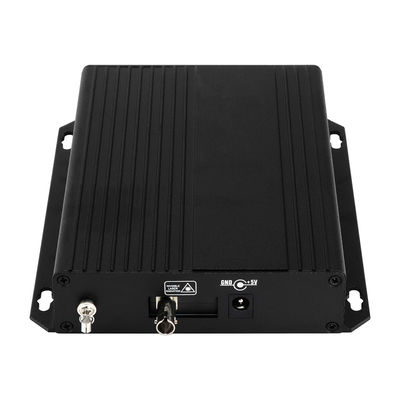

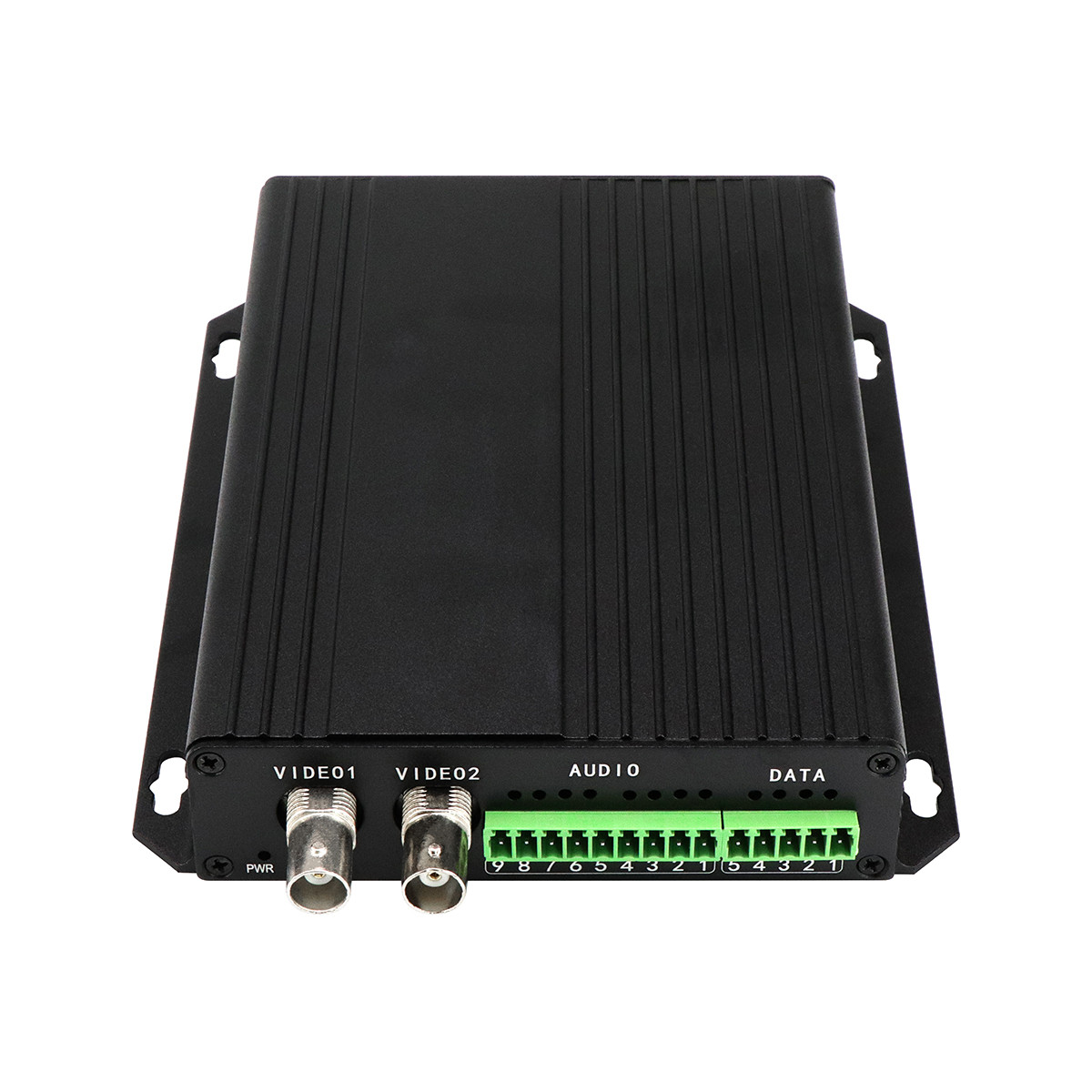

Hình ảnh thực tế
