Bộ chuyển mạch PoE/PoE+ Fiber 2.5G được quản lý qua Web 8 cổng Olycom
Giới thiệu về Bộ chuyển mạch PoE 8 cổng
Cổng
6 cổng RJ45 tự động nhận 10/100/1000Mbps
2 cổng quang SFP 100/1000/2500Mbps
PoE

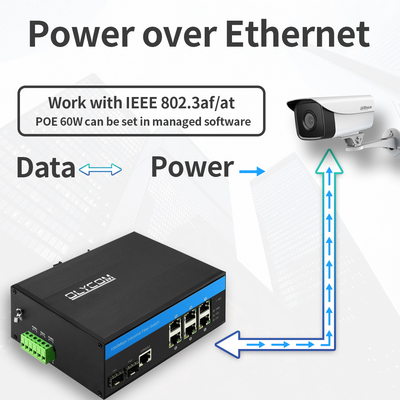

Cấp nguồn IEEE 802.3af/at cho 1 ~ 6 cổng RJ45
Hỗ trợ cấp nguồn cho camera IP PoE thông qua điểm truy cập không dây (AP) của cáp Ethernet loại 5
Tuân thủ PoE at/PoE af, đầu ra tự động nhận, tối đa 180W
Đầu ra chủ động DC48V
Phạm vi nguồn lên đến 100 mét
Phần cứng
Bảo vệ đột biến Ethernet 6KV, thích ứng với môi trường ngoài trời khắc nghiệt
Đáp ứng mức bảo vệ IP40 và các yêu cầu cấp công nghiệp EMC
Lắp đặt trên thanh ray DIN hoặc trên tường
Tuân thủ các tiêu chuẩn FCC và CE
Nhiệt độ môi trường hoạt động: -40°C～75°C
Phần mềm
Hỗ trợ Tùy chỉnh
Với các tính năng trên, đây là một giải pháp lý tưởng cho Giám sát IP, gió, điện, tự động hóa lắp ráp, PIS tàu điện ngầm, SCADA điện, xử lý nước thải, luyện kim, giao thông thông minh, giao thông đường sắt, quân sự và các ngành công nghiệp khác
Thông số kỹ thuật của Bộ chuyển mạch Fiber công nghiệp
| Tên sản phẩm | Bộ chuyển mạch Fiber PoE công nghiệp được quản lý 10/100/1000Mbps (2F+6TP) |
| Mã số | IM-FP266GW |
| Cổng |
2*Cổng SFP 100/1000/2500Mpbs SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 mét 6*10/100/1000M UTP RJ45 (Hỗ trợ tự động nhận MDI/MDIX) |
| Giao thức |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
| Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Độ trễ chuyển tiếp:<10us Băng thông hệ thống: 22Gbps (không tắc nghẽn) Kích thước DRAM: 128M Kích thước Flash: 16M VLAND ID: 4096 Kích thước bảng địa chỉ MAC: 8K Khung Jumbo: 9.6KB |
| Phương tiện mạng |
10BASE-T: CAT3, CAT4, CAT5 cáp xoắn đôi không che chắn (≤100m) 100/1000BASE-TX: CAT5 trở lên cáp xoắn đôi có che chắn (≤100m) |
| Đèn LED |
Nguồn, mạng, fiber PWR: Nguồn
Cam: Liên kết/ACT Xanh lục: Tốc độ mạng 1000M (tắt khi là 100Mb/s)
Fiber: FX1/FX2 |
| Nguồn điện |

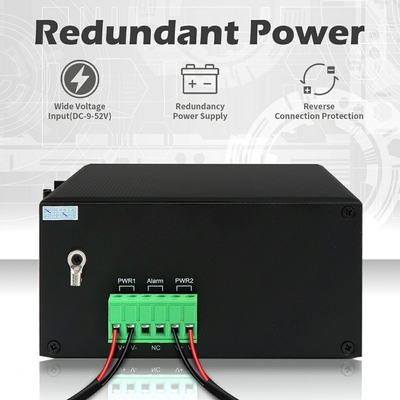

Điện áp đầu vào: 48V (tối đa 52V) Điện áp đầu ra PoE: 48V Công suất đầu ra PoE đơn: 30W (cổng 1~8) Ngân sách tối đa: 240W Kết nối ngược: hỗ trợ |
| Đi dây PoE | PoE af/at: 1/2(V+), 3/6(V-) |
| Môi trường |
Nhiệt độ làm việc: -40°C～75°C Nhiệt độ bảo quản: -40°C～85°C Độ ẩm làm việc: 10%～90%, không ngưng tụ Độ ẩm bảo quản: 10%～95%, không ngưng tụ |
| Tiêu chuẩn công nghiệp |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, Chung ±6KV Đột biến: IEC61000-4-5, Vi sai ±2KV, Chung±6KV |
| Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phần B (Loại B) ANSI C63.4: 2014 |
| Thông tin cơ khí |
Vỏ: Vỏ kim loại gợn sóng, cấp IP40 Kích thước: 158*115*60mm Phương pháp lắp đặt: Lắp ray Din/Tường Trọng lượng: 0.75Kg/0.9Kg (Tịnh/Tổng) |
| Bảo hành | 3 năm, hỗ trợ kỹ thuật trọn đời |
Hỗ trợ chẩn đoán cáp và có thể xác định điểm lỗi
Hỗ trợ IEEE802.3az EEE (Ethernet tiết kiệm năng lượng) Quản lý, tối ưu hóa mức tiêu thụ điện năng
Hỗ trợ STP, RSTP, MSTP, Vòng bảo vệ Ethernet ITU-T G.8032 (EPR)
Hỗ trợ QoS, QoS phân loại truyền tải, CoS, kiểm soát băng thông (hướng vào/ra), triệt tiêu bão, dịch vụ khác biệt
Hỗ trợ IEEE802.1q VLAN, cổng VLAN, dựa trên Mac VLAN, IP subnet VLAN, Protocol VLAN, chuyển đổi VLAN, MVR
Hỗ trợ tổng hợp liên kết IEEE802.3ad LACP động, tổng hợp liên kết tĩnh
Hỗ trợ IGMP/MLD snooping V1/V2/V3, lọc/điều chế IGMP, tìm kiếm IGMP
Hỗ trợ báo cáo tác nhân IGMP, MLD snooping
Bảo mật: dựa trên cổng và Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Hỗ trợ giao diện dòng lệnh (CLI) tương tự Cisco®, quản lý Web, SNMP v1/v2c/v3, Telnet
Hỗ trợ nâng cấp phần mềm qua TFTP và HTTP, dự phòng firmware ngăn chặn nâng cấp không thành công
Hỗ trợ DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
Hỗ trợ RMON, MIB II, ảnh gương, nhật ký sự kiện, DNS, NTP/SNTP, IEEE802.1ab LLDP
Hỗ trợ IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Vui lòng liên hệ với chúng tôi để biết hướng dẫn sử dụng web hoặc hướng dẫn sử dụng CLI
Thông tin đóng gói
1 bộ chuyển mạch
1 hướng dẫn sử dụng
Ghi chú
Phụ kiện (giá đỡ ray DIN, mô-đun quang, nguồn điện, cáp vá, cáp mạng, v.v.) KHÔNG được bao gồm trong hộp đóng gói, vui lòng tự chuẩn bị hoặc mua một bộ hoàn chỉnh từ chúng tôi
| Bộ thu phát Fiber công nghiệp | |
| OSPL1E06D-85 | 100BASE-FX (850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| Bộ chuyển đổi nguồn DIN công nghiệp | |
| IM-DAC220/DC48V2.5A | AC220V sang DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A | AC220V sang DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A | AC220V sang DC48V10A, -40℃～70℃ |
Thông tin hộp vận chuyển
Kích thước sản phẩm: 15.8*11.5*6cm
Kích thước hộp bên trong: 25.3*20.8*8cm
Trọng lượng sản phẩm: 0.75Kg
Trọng lượng đóng gói: 0.9Kg
Kích thước hộp chính: 55.5*40*41cm
Số lượng đóng gói: 20 chiếc
Trọng lượng đóng gói: 20Kg
Ứng dụng của Bộ chuyển mạch mạng được quản lý thông minh
Câu hỏi thường gặp
1, Nó dựa trên chip nào?
Olycom: Vitesse
2, Tôi có thể tùy chỉnh nó không?
Olycom: Có
Chúng tôi hỗ trợ các dịch vụ OEM như logo, tên kiểu máy, nhãn, mặt nạ PVC và các bộ phận sản phẩm (bộ lắp đặt, khối đầu cuối nguồn, v.v.)
3, Tôi có thể kết nối nó với các thiết bị 10/100M không?
Olycom: Có
Đối với các cổng LAN, chúng là tự động nhận 10/100/1000M
Đối với các cổng Fiber, vui lòng cấu hình tốc độ 100Mbps thông qua Web GUI hoặc CLI
4, Tôi có thể tắt chức năng PoE cho một số cổng khi cần thiết không?
A: Có
Tất cả các bộ chuyển mạch được quản lý PoE trong dòng này đều hỗ trợ quản lý PoE
Vui lòng chỉ đặt trạng thái PoE thông qua Web GUI hoặc CLI
5, Bạn có làm SKD/CKD không?
A: Có
Là một nhà máy, chúng tôi đã xử lý việc này nhiều lần.
