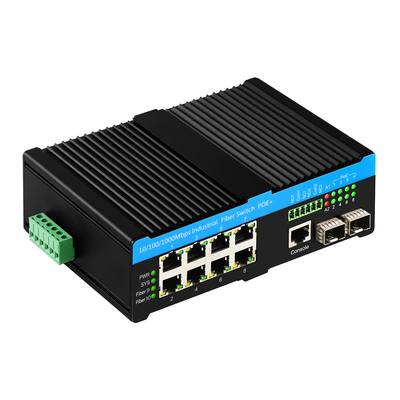

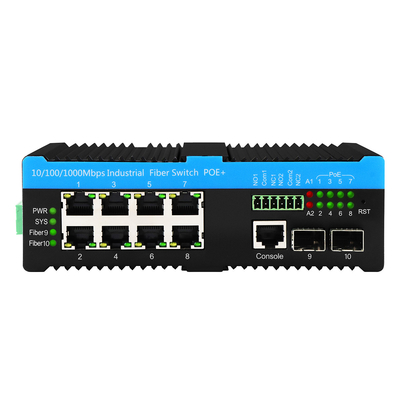

Olycom 8 Port PoE++ Network Gigabit Managed Switch
Các tính năng chính của bộ chuyển đổi PoE 90Watt
Thông số kỹ thuật của POE chuyển đổi cứng
| Tên sản phẩm | 10/100/1000Mbps quản lý công nghiệp POE Fiber Switch ((2F + 8TP) |
| Cảng |
Cổng SFP 2 x 1000Mpbs, cả hai hỗ trợ 1G/2.5G SM: 1310nm/1550nm,20Km; 1490nm/1550nm, 40~120Km; MM: 1310nm, 2km; 850nm, 500 mét 8x10/100/1000M UTP RJ45 ((Hỗ trợ cảm biến tự động MDI / MDIX) |
| Tiêu chuẩn | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| Khung Giống | 9.6KB |
| Kích thước bảng địa chỉ MAC | 8K |
| Tính năng chuyển đổi |
Phương thức truyền: Lưu trữ và chuyển tiếp băng thông hệ thống: 26Gbps (không tắc nghẽn giao thông) |
| Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) Cổng SFP, khoảng cách truyền: 20km, 40km, 60km, 80km, 100km |
| Đèn LED | Điện, mạng, sợi |
| Nguồn cung cấp điện |
Điện áp đầu vào nguồn điện POE: 48V (tối đa 57V) Sức mạnh đầu ra nguồn điện PoE duy nhất: 90W (cổng 1~8) Điện áp đầu ra PoE: 48V |
| Môi trường |
Nhiệt độ làm việc: -40 ∼75°C Nhiệt độ lưu trữ: -40 ∼ 85°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm lưu trữ: 10%~95%, không ngưng tụ |
| Tiêu chuẩn ngành |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, chung ±6KV Tăng điện: IEC61000-4-5, khác biệt ± 2KV, phổ biến ± 6KV |
|
Chứng nhận |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 Đơn vị xác định số lượng và số lượng máy tính được sử dụng2021 Đơn vị xác định:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 FCC: 47 CFR FCC Phần 15 Phân phần B ((Lớp B) ANSI C63.4:2014 |
| Thông tin cơ khí |

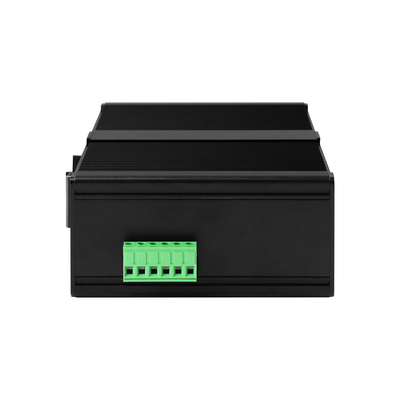

Vỏ: Vỏ kim loại lồi sóng Lớp an toàn: IP40 Kích thước: 165 x 112 x 45,5mm Phương pháp lắp đặt: Lắp đặt trên đường sắt |
| Bảo hành | Thay thế trong vòng 1 năm; sửa chữa 3 năm |
Quản lý
Ứng dụng của 90W BT PoE Switch
Câu hỏi thường gặp
Nó là OK để điều chỉnh sản lượng POE thông qua quản lý.
Ví dụ: trong một thử nghiệm, bạn có thể làm cho cổng Ethernet 1 ~ 8 POE bt 90W.
Trong một cái khác, cổng 1 ~ 4 POE bt 90W và cổng 5 ~ 8 POE ở 30W hoặc không có POE.
Thông thường có 4 cấp độ đầu ra POE trong ứng dụng thực tế.
15.4W/30W/60W/90W, tất cả đều được hỗ trợ và điều chỉnh thông qua quản lý.
Màu xanh lá cây khi POE hoạt động.
Tắt khi POE bị vô hiệu hóa.
Nó là OK để theo dõi bất kỳ 2 cổng ((fiber hoặc Ethernet) thông qua quản lý.
Tương tự như ví dụ trên, quản lý cho phép bạn điều chỉnh sự kết hợp cổng.
Ví dụ: một thiết lập báo động là cổng Ethernet 5 và một cổng khác là fiber 1.
Xin lưu ý rằng, trong trường hợp này nếu cổng Ethernet 6 bị ngắt, cổng báo động không phản hồi.
Một cách khác của thiết lập là nhấp vào tất cả các cổng ((fiber/Ethernet), xem dưới đây giao diện
sau đó bất kỳ cổng nào bị ngắt, cổng báo động sẽ chuyển sang màu đỏ.
Điều này có thể được cấu hình thông qua STP hoặc ERPS.
Dựa trên vòng 2-SFP ((các định dạng cơ bản nhất)
6~7 công tắc sẽ ổn trong một vòng lặp nếu nó đi vòng STP.
Về cơ bản là vô số nếu nó bằng ERPS.
Nó có thể cung cấp điện POE ++ liên tục cho các thiết bị PD cho 8 cổng UTP (không bao gồm cổng combo).
Điều này đòi hỏi một nguồn cung cấp điện tối thiểu 15A nếu nó được tải đầy đủ ((48V * 15A = 720W).
Nhưng trong ứng dụng thực tế, chúng tôi không đề nghị kết nối quá nhiều thiết bị đói năng lượng với một công tắc duy nhất, điều này sẽ ảnh hưởng đến sự ổn định.
