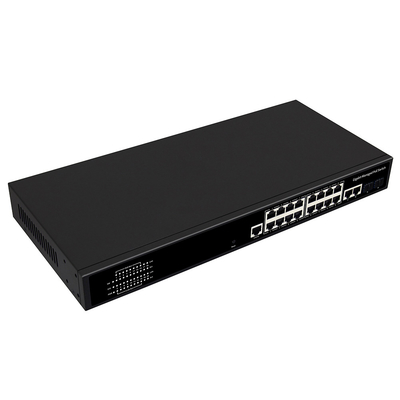

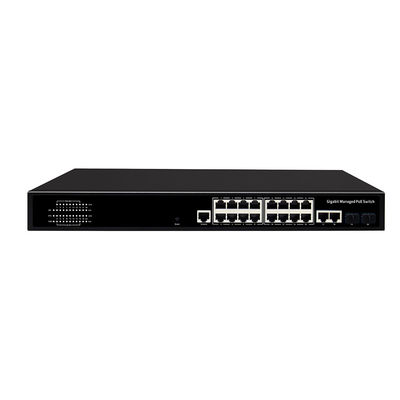

Bộ Chuyển Mạch PoE Gigabit Có Quản Lý 20 Cổng Đồng/SFP 300W
Thông số kỹ thuật của bộ chuyển mạch PoE có quản lý
| Cổng vào/ra | |

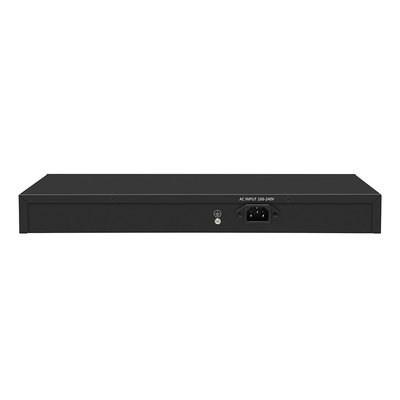

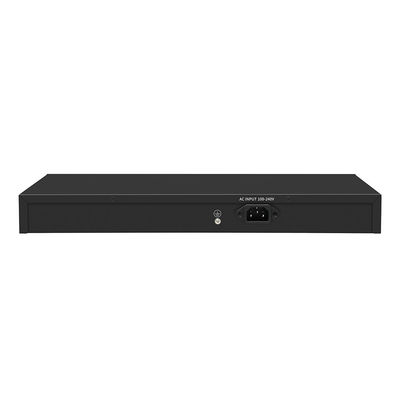

| ĐẦU VÀO AC | AC100-240V,50/60Hz |
| Cổng Ethernet |
16 * Cổng PoE 10/100/1000Mbps 2* Cổng Uplink 10/100/1000Mbps 2* Cổng SFP 1000Mbps 1 * Cổng Console RJ45 |
| Hiệu suất | |
| Băng thông | 40Gbps |
| Tốc độ chuyển tiếp gói | 29.76Mpps |
| DDR SDRAM | 128MByte |
| Bộ nhớ Flash | 16MByte |
| Bộ nhớ đệm gói | 4Mbit |
| Địa chỉ MAC | 8K |
| Khung Jumbo | 10Kbytes |
| VLAN | Phạm vi VLAN 1-4094, với tối đa 256 VLAN đang hoạt động |
| Tiêu chuẩn | |
| Giao thức mạng |
IEEE 802.3: Giao thức MAC Ethernet IEEE 802.3i: Ethernet 10BASE-T IEEE 802.3u: Fast Ethernet 100BASE-TX IEEE 802.3ab: Gigabit Ethernet 1000BASE-T IEEE 802.3z: Gigabit Ethernet 1000BASE-X (sợi quang) IEEE 802.3ad: Phương pháp tiêu chuẩn để thực hiện tổng hợp liên kết IEEE 802.3x: Kiểm soát luồng IEEE 802.1ab: LLDP/LLDP-MED (Giao thức khám phá lớp liên kết) IEEE 802.1p: QoS/CoS Lớp LAN Ưu tiên lưu lượng (Chức năng lọc Multicast) IEEE 802.1q: Hoạt động cầu VLAN IEEE 802.1x: Giao thức kiểm soát và xác thực truy cập máy khách/máy chủ IEEE 802.1d: STP IEEE 802.1s: MSTP IEEE 802.1w: RSTP |
| Giao thức PoE |
IEEE802.3af (15.4 W) IEEE802.3at (30 W) |
| Tiêu chuẩn công nghiệp |
EMS: EN61000-4-2 (ESD), EN61000-4-5 (Tăng áp) |
| Phương tiện mạng |
10BASE-T: Cat3,4,5 hoặc trên UTP(≤100 M) 100BASE-TX: Cat5 hoặc trên UTP(≤100 M) 1000BASE-TX: Cat5 hoặc trên UTP(≤100 M) |
| Phương tiện sợi quang |
Sợi quang đa mode: 50/125,62.5/125,100/140um Sợi quang đơn mode: 8/125,8.7/125,9/125,10/125um |
| Chứng nhận | |
| Giấy chứng nhận an toàn | CE,FCC,RoHS |
| Tiêu chuẩn môi trường | |
| Môi trường làm việc |
Nhiệt độ hoạt động: -10~50°C Nhiệt độ bảo quản: -40~70°C Độ ẩm hoạt động: 10%~90%, Không ngưng tụ Độ ẩm bảo quản: 5%~95%, Không ngưng tụ |
| Chỉ báo chức năng | |
| Chỉ báo | PWR, SYS, PoE/ACT, Link/ACT |
| PWR (Chỉ báo nguồn) |
Sáng: Có nguồn Tắt: Không có nguồn |
| SYS (Chỉ báo hệ thống) |
Nhấp nháy: Khởi động hệ thống Sáng: Hệ thống đang chạy |
| PoE/ACT |
Sáng: PoE bật Tắt: PoE tắt |
| Link/ACT |
Sáng: Kết nối liên kết Nhấp nháy: Truyền dữ liệu Tắt: Ngắt kết nối liên kết |
| Đặt lại | Nhấn nhanh để khởi động lại, nhấn giữ 5 giây để khôi phục cài đặt gốc |
| Thông số kỹ thuật vật lý | |
| Thông tin sản phẩm |
Kích thước sản phẩm: 440*204*44mm Kích thước đóng gói: 500*290*85mm Sản phẩm N.W: 2.78KG Sản phẩm G.W: 3.44KG |
| Thông tin đóng gói |
Kích thước thùng carton: 520*445*310mm Số lượng đóng gói: 5 chiếc Trọng lượng đóng gói: 17.55KG(200W)/ 18.2KG(300W) |
| Điện áp |
Điện áp đầu vào: AC100-240V/50-60Hz Nguồn điện: 52V 3.84A / 52V5.76A |
| Nguồn |
Công suất sản phẩm: tối đa 15W / tối đa 15W Nguồn PoE: tối đa 180W / tối đa 280W |
| Danh sách đóng gói |
Bộ chuyển mạch Ethernet: 1 Bộ Hướng dẫn sử dụng: 1 CHIẾC Giấy chứng nhận, thẻ bảo hành: 1 CHIẾC Dây nguồn: 1 CHIẾC Cáp nối tiếp: 1 CHIẾC Tai gắn rack: 1 Cặp |
Các tính năng chính của Bộ chuyển mạch có quản lý Rack
Kích thước của bộ chuyển mạch CCTV PoE
Ứng dụng của Bộ chuyển mạch mạng thương mại
Chức năng phần mềm của bộ chuyển mạch Gigabit có quản lý
Chức năng bộ chuyển mạch có quản lý L3
| Chức năng L3 | |
| IPv4 | Giao diện VLAN IPv4 |
| Đường tĩnh IPv4 | |
| ARP | |
| IPv6 | Giao diện VLAN IPv6 |
| Đường tĩnh IPv6 | |
| IPv6 ND | |
Chức năng bộ chuyển mạch có quản lý L2
| Chức năng L2 | |
| Cổng | Chuyển đổi cổng |
| Mô tả cổng | |
| Tốc độ cổng | |
| Duplex cổng | |
| Kiểm soát luồng cổng | |
| Jumbo, Lên đến 10K | |
| EEE | |
| Mô-đun sợi quang (DDM) | |
| Tổng hợp liên kết | Hỗ trợ chính sách cân bằng tải; Dựa trên MAC và IP-MAC |
| Nhóm tĩnh và động | |
| Hỗ trợ LACP | |
| Tối đa 8 nhóm | |
| Kiểm soát bão | Quảng bá |
| Multicast không xác định | |
| Unicast không xác định | |
| Soi gương cổng | Giám sát một đối một |
| Giám sát nhiều đối một | |
| Ingress/Egress/Cả hai | |
| Tối đa 4 nhóm phiên | |
| Bảo mật cổng | Ràng buộc địa chỉ MAC |
| Địa chỉ MAC bảo mật cổng | |
| Bảo vệ/Hạn chế/Tắt | |
| Cách ly cổng | |
| Giới hạn tốc độ cổng | |
| Phát hiện vòng lặp | |
| VLAN | Truy cập/Trunk/Hybrid |
| Đường hầm VLAN (Đường hầm Q-in-Q) | |
| VID có thể cấu hình từ 1 - 4094; Tối đa 256 nhóm VLAN tĩnh |
|
| VLAN thoại | |
| VLAN MAC | |
| VLAN giám sát | |
| VLAN giao thức | |
| GVRP | |
| Địa chỉ MAC | Địa chỉ động |
| Địa chỉ tĩnh | |
| Lọc địa chỉ | |
| Giao thức cây bao trùm | STP/RSTP/MSTP |
| Bộ lọc BPDU | |
| Bảo vệ BPDU | |
| Cổng cạnh | |
| LLDP | LLDP |
| LLDP MED | |
| Multicast | IGMP Snnoping |
| IGMP V1/V2/V3 | |
| Cổng bộ định tuyến | |
| Địa chỉ nhóm IGMP tĩnh | |
| Lọc nhóm IGMP | |
| Truy vấn | |
| MLD Snooping | |
| MVR | |
| QoS | Phân loại lưu lượng dựa trên, Ưu tiên nghiêm ngặt và WRR |
| Ưu tiên cổng | |
| Ưu tiên 802.1P | |
| Ưu tiên IP TOS | |
| Ưu tiên IP DSCP | |
| Hỗ trợ tối đa 8 hàng đợi trên mỗi cổng | |
| Đánh dấu lại ưu tiên | |
| PoE | |
| Cấu hình PoE | Nhiệt độ PoE |
| Loại/Mức/Nguồn/Điện áp/Dòng điện PoE | |
| Chuyển đổi PoE | |
| Chó giám sát PoE | |
| Thích ứng nguồn PoE AF/AT | |
| Lịch trình PoE | |
| Khởi động lại bộ hẹn giờ cổng PoE | |
| Dịch vụ | |
| DHCP | Máy chủ DHCP |
| Nhóm IP | |
| Ràng buộc tĩnh | |
| Chuyển tiếp DHCP | |
| Giao thức truy cập | HTTP |
| HTTPS | |
| Telnet | |
| SSHv2 | |
| ACL trình quản lý | |
| Thời gian chờ phiên | |
| Số lần thử lại mật khẩu | |
| Thời gian im lặng | |
| Bảo mật | |
| AAA | RADIUS |
| TACACS+ | |
| 802.1X | |
| Dựa trên cổng/MAC/cục bộ/WEB | |
| DHCP Snooping | Toàn cầu/VLAN |
| Tùy chọn 82 | |
| ID mạch | |
| Bảo vệ nguồn IP | |
| Kiểm tra ARP động | |
| DoS | |
| ACL | MAC ACL |
| IPv4 ACL | |
| IPv6 ACL | |
| Chẩn đoán | |
| Syslog | Ghi nhật ký tin nhắn |
| Máy chủ từ xa | |
| Ping | |
| Traceroute | |
| Kiểm tra đồng | |
| UDLD | |
| Quản lý | |
| Truy cập trình quản lý | Console |
| HTTP/HTTPS | |
| Telnet | |
| SSH | |
| SNMP | |
| IP trình quản lý | Địa chỉ tĩnh |
| Máy khách DHCP | |
| Hỗ trợ địa chỉ IPv4 và IPv6 | |
| VLAN trình quản lý | |
| DNS | |
| Đồng bộ hóa thời gian | SNTP |
| Thời gian thủ công | |
| SNMP | V1/V2C/V3 |
| Cộng đồng | |
| Người dùng V3 | |
| Nhóm | |
| Máy chủ bẫy | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 Cầu MIB | |
| RFC 1643 Ethernet MIB | |
| RFC 2819 RMON MIB (Nhóm 1, 2, 3 và 9) | |
| RFC 2863 Giao diện MIB | |
| LLDP | |
| MIB riêng | |
| RMON | Thống kê |
| Lịch sử | |
| Sự kiện | |
| Báo động | |
| Người dùng | |
| Phần sụn | Nâng cấp phần sụn |
| Cấu hình | Tải lên và tải xuống |
| Lưu | |
| Khởi động lại | |
| Mặc định nhà máy | |
| Tuân thủ tiêu chuẩn | |
| Kiểm soát luồng IEEE 802.3x và áp suất ngược | |
| Trunk cổng IEEE 802.3ad với LACP | |
| Giao thức cây bao trùm IEEE 802.1D | |
| Giao thức cây bao trùm nhanh IEEE 802.1w | |
| Giao thức cây bao trùm nhiều IEEE 802.1s | |
| Lớp dịch vụ IEEE 802.1p | |
| Gắn thẻ VLAN IEEE 802.1Q | |
| Kiểm soát mạng xác thực cổng IEEE 802.1x | |
| IEEE 802.1ab LLDP | |
| IEEE 802.3af Power over Ethernet | |
| IEEE 802.3at Power over Ethernet Plus | |
| RFC 768 UDP | |
| RFC 793 TFTP | |
| RFC 791 IP | |
| RFC 792 ICMP | |
| RFC 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| RFC 2236 IGMP v2 | |
| RFC 3376 IGMP v3 | |
| RFC 2710 MLD v1 | |
| FRC 3810 MLD v2 | |
Bảo hành
1 năm đối với sản phẩm thương mại và 3 năm đối với sản phẩm công nghiệp.
Hỗ trợ kỹ thuật sẽ được cung cấp miễn phí.
