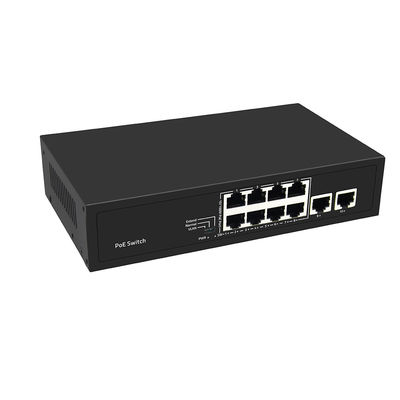

8-Port 10/100M Ethernet CCTV PoE Switch
Tính năng của Switch An ninh CCTV
- Tuân thủ các tiêu chuẩn IEEE 802.3, IEEE 802.3u, IEEE802.3af/at
- 8 cổng POE 10/100M + 2 cổng Uplink Ethernet 10/100M
- Tuân thủ các tiêu chuẩn IEEE 802.3, IEEE 802.3u, IEEE802.3af/at
- Cổng Ethernet hỗ trợ thích ứng 10/100M và chức năng POE
- Hỗ trợ tự động lật cổng (Auto MDI/MDIX)
- Tự động cung cấp cho các thiết bị thích ứng
- Đèn báo trên bảng điều khiển giám sát trạng thái và hỗ trợ phân tích lỗi
- Hỗ trợ chế độ VLAN, chế độ Bình thường và chế độ Mở rộng
- Chế độ kiểm soát luồng: full-duplex tuân thủ tiêu chuẩn IEEE 802.3x, half-duplex tuân thủ tiêu chuẩn Back pressure
Với các phương pháp cài đặt và bảo trì đơn giản, tiện lợi và các tính năng kinh doanh phong phú, nó giúp người dùng xây dựng một mạng hiệu suất cao an toàn và đáng tin cậy.
Nó chủ yếu được đặt ở lớp lõi hoặc lớp hội tụ của mạng người dùng như công viên công nghiệp, tòa nhà, nhà máy và hầm mỏ, cơ quan chính phủ và băng thông rộng dân cư.
Nó có thể được sử dụng rộng rãi trong các tình huống truy cập Ethernet như các doanh nghiệp vừa và nhỏ, quán cà phê Internet, khách sạn và trường học.
Thông số kỹ thuật của Switch Fast Ethernet
| Giao diện I/O |

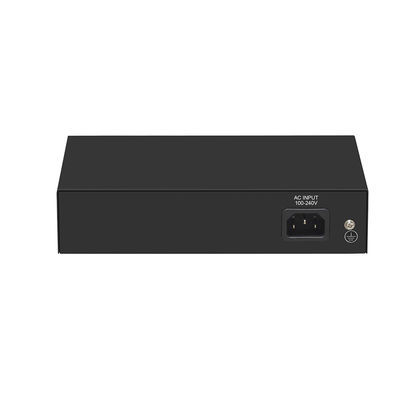

| Nguồn điện |
Đầu vào: AC 100-240V, 50/60Hz |
| Ethernet |
8 Cổng 10/100M PoE + 2 Cổng Uplink Ethernet 100M |
| Hiệu suất |
| Khả năng chuyển mạch |
2Gbps |
| Thông lượng |
1.488Mpps |
| Bộ đệm gói tin |
448Kbit |
| Địa chỉ MAC |
2K |
| Khung Jumbo |
2048bytes |
| Chế độ truyền |
Lưu trữ và chuyển tiếp |
| MTBF |
100000 giờ |
| Tiêu chuẩn |
| Giao thức mạng |
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3x (Kiểm soát luồng)
|
|
Giao thức PoE
|
IEEE802.3af (15.4W)
IEEE802.3at (30W)
|
|
Phương tiện mạng
|
10Base-T: Cat3,4,5 hoặc cao hơn UTP (≤100m)
100Base-TX: Cat5 hoặc cao hơn UTP (≤100m)
|
| Bảo vệ |
| Chứng nhận an ninh |
CE,FCC,RoHS |
| Môi trường |
| Môi trường làm việc |
Nhiệt độ làm việc: -10~50°C
Nhiệt độ lưu trữ: -40~70°C
Độ ẩm làm việc: 10%~90%, không ngưng tụ
Nhiệt độ lưu trữ: 5%~95%, không ngưng tụ
|
| Chỉ báo |
| Đèn LED báo hiệu |
PWR (nguồn), SW (DIP), 1-10 Xanh lá (Liên kết & Dữ liệu) |
| Công tắc DIP |
VLAN: Chế độ cô lập cổng. Ở chế độ này, các cổng PoE (1-8) của switch không thể giao tiếp với nhau, và chỉ có thể giao tiếp với cổng UP-link.
Bình thường: Chế độ bình thường, tất cả các cổng có thể giao tiếp với nhau, khoảng cách truyền nằm trong phạm vi 100 mét, tốc độ truyền là 10M / 100M thích ứng;
Mở rộng: Chế độ mở rộng liên kết, nguồn điện PoE và khoảng cách truyền dữ liệu của các cổng 1-8 có thể được mở rộng lên tới 250 mét, tốc độ truyền trở thành 10M
|
| Cơ khí |
| Kích thước cấu trúc |
Kích thước sản phẩm: 200*118*44mm
Kích thước đóng gói: 245*190*60mm
N.W: 0.61kg
G.W: 0.89kg
|
| Thông tin đóng gói |
Kích thước thùng carton: 520*320*400mm
Số lượng đóng gói: 20 chiếc
Trọng lượng đóng gói: 18.8KG
|
| Điện áp nguồn |
Điện áp đầu vào: AC 100-240 V
Nguồn điện: 52V1.85A
|
| Nguồn điện |
Công suất sản phẩm: tối đa 10W
Công suất POE: tối đa 80W
|
| Danh sách đóng gói |
Switch 1 chiếc, Dây nguồn 1 chiếc, Hướng dẫn sử dụng 1 chiếc, Chứng nhận 1 chiếc |
Ứng dụng của Switch PoE Thương mại
Thông tin đóng gói
- Đóng gói tiêu chuẩn thường bao gồm một thiết bị chính, một dây nguồn và một hướng dẫn sử dụng.
- Có một nhãn sản phẩm trên thiết bị và bên ngoài hộp đóng gói.
- Đối với nhãn sản phẩm, bạn có thể đặt logo/mô hình của mình vào phần mô tả.
- Tất nhiên, nó hỗ trợ ngôn ngữ của bạn (Tiếng Hàn/Tiếng Ý/Tiếng Nga...)
Câu hỏi thường gặp
1. Switch này có thể cấp nguồn cho bao nhiêu camera PoE và tổng ngân sách nguồn PoE là bao nhiêu?
Switch này cung cấp 8 cổng PoE 10/100M với tổng ngân sách nguồn PoE là 80W, nghĩa là nó có thể cung cấp nguồn cho tối đa 8 thiết bị hỗ trợ PoE cùng lúc thông qua một cáp Ethernet cho mỗi thiết bị.
Nó tuân thủ cả hai tiêu chuẩn IEEE 802.3af (lên đến 15.4W mỗi cổng) và IEEE 802.3at (lên đến 30W mỗi cổng), làm cho nó tương thích với nhiều loại camera IP, điểm truy cập không dây và các thiết bị hỗ trợ PoE khác từ tất cả các nhà sản xuất lớn. Nguồn điện được tự động đàm phán và cung cấp dựa trên yêu cầu thực tế của từng thiết bị được kết nối.
Khi lập kế hoạch lắp đặt, chúng tôi khuyên bạn nên tính toán tổng mức tiêu thụ điện năng của tất cả các thiết bị được kết nối để đảm bảo nó không vượt quá ngân sách tổng thể 80W, vì vượt quá giới hạn này có thể khiến một số cổng trở nên không ổn định hoặc giảm công suất đầu ra cho các thiết bị được kết nối.
2. Chế độ Mở rộng là gì và nó giúp ích như thế nào cho việc lắp đặt camera tầm xa?
Chế độ Mở rộng là một chức năng một phím được kích hoạt thông qua công tắc DIP trên bảng điều khiển phía trước, cho phép nguồn PoE và truyền dữ liệu đạt khoảng cách lên tới 250 mét qua cáp Ethernet Cat5e hoặc Cat6 tiêu chuẩn, vượt xa giới hạn 100 mét tiêu chuẩn của Ethernet thông thường.
Điều này đặc biệt có giá trị đối với các cài đặt CCTV trong các tòa nhà lớn, bãi đậu xe, cơ sở kho hàng hoặc môi trường khuôn viên trường học, nơi camera được đặt cách xa switch trung tâm và việc chạy thêm cáp hoặc lắp đặt các switch trung gian sẽ tốn kém hoặc không khả thi. Ở chế độ Mở rộng, tốc độ truyền trên các cổng 1 đến 8 hoạt động ở tốc độ 10Mbps, đủ cho các luồng video camera IP tiêu chuẩn.
Đối với các cài đặt trong phạm vi 100 mét mà yêu cầu tốc độ 10/100Mbps đầy đủ, có thể chọn chế độ Bình thường thay thế, và việc chuyển đổi giữa các chế độ không yêu cầu phần mềm hoặc giao diện quản lý.
3. Chế độ VLAN là gì và tại sao tôi nên sử dụng nó cho mạng CCTV?
Chế độ VLAN được kích hoạt thông qua công tắc DIP và cô lập tất cả tám cổng PoE khỏi việc giao tiếp với nhau, đồng thời vẫn cho phép mỗi cổng giao tiếp riêng lẻ với hai cổng uplink.
Trong triển khai CCTV, đây là một tính năng bảo mật quan trọng vì nó ngăn bất kỳ camera IP nào truy cập hoặc can thiệp vào các camera khác trên cùng một switch. Phương pháp cô lập cổng này đảm bảo rằng ngay cả khi một camera bị xâm phạm hoặc gặp sự cố mạng, nó cũng không thể ảnh hưởng đến các camera khác hoặc tạo ra lưu lượng truy cập quảng bá làm suy giảm hiệu suất mạng tổng thể.
Đây là một cấu hình được khuyến nghị cho các cài đặt giám sát chuyên nghiệp, nơi bảo mật mạng và phân tách lưu lượng giữa các cổng camera là ưu tiên, đặc biệt trong các dự án an ninh chính phủ, thương mại và dân cư.
4. Đèn LED báo hiệu và công tắc DIP giúp ích như thế nào cho việc lắp đặt và khắc phục sự cố tại chỗ?
Switch này có bảng đèn LED báo hiệu rõ ràng hiển thị trạng thái nguồn và hoạt động liên kết và dữ liệu riêng lẻ cho tất cả 10 cổng, cho phép kỹ thuật viên xác minh ngay lập tức xem kết nối camera hoặc uplink có hoạt động và truyền dữ liệu hay không mà không cần bất kỳ phần mềm hoặc máy tính xách tay nào tại chỗ.
Công tắc DIP trên bảng điều khiển phía trước cung cấp điều khiển một phím vật lý để chuyển đổi giữa các chế độ hoạt động VLAN, Bình thường và Mở rộng, giúp người lắp đặt dễ dàng cấu hình switch cho các yêu cầu cụ thể của từng dự án mà không cần truy cập bất kỳ giao diện web hoặc dòng lệnh nào. Đèn LED báo hiệu SW xác nhận chế độ nào hiện đang hoạt động.
Sự kết hợp giữa các chỉ báo trực quan và chuyển đổi chế độ vật lý này giúp giảm đáng kể thời gian lắp đặt và khắc phục sự cố, làm cho switch này đặc biệt phù hợp với các nhà tích hợp và lắp đặt an ninh cần triển khai và xác minh nhiều switch một cách nhanh chóng trên các dự án CCTV lớn.
