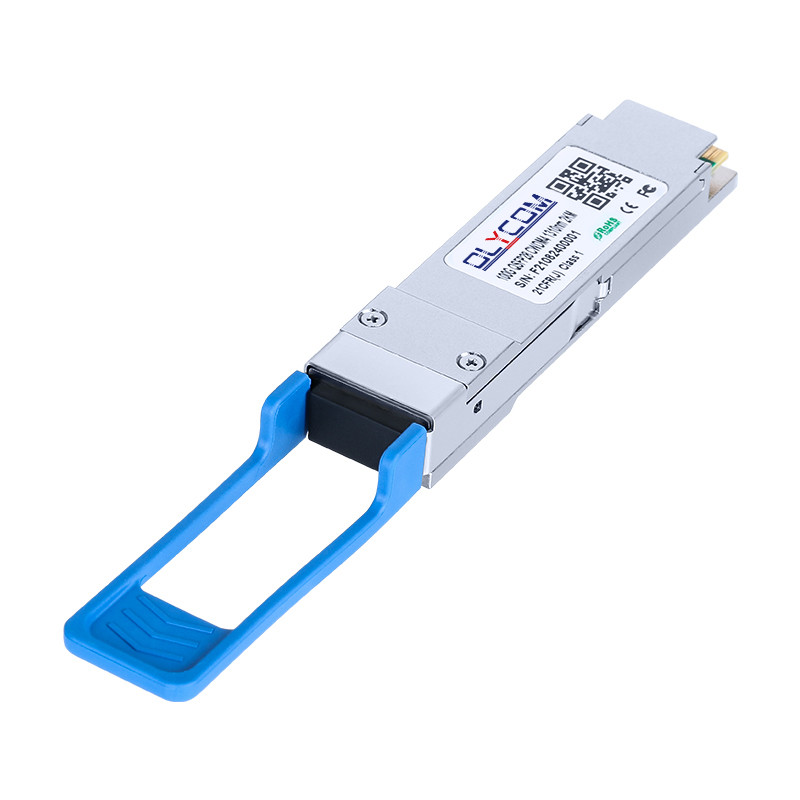

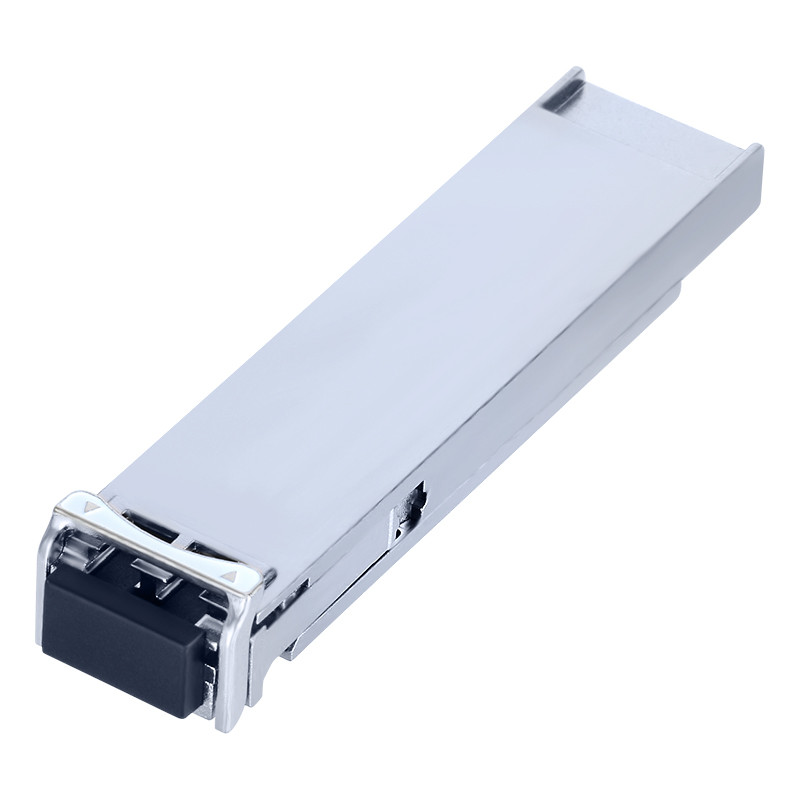

OQSPLHG02D CWDM 4 Mô hình đơn 100G QSFP28 Transceiver
Mô tả của 100G Fiber Module
OQSPLHG02D là máy thu 100Gb / s QSFP28 IR4. Nó phù hợp với QSFP28 MSA và IEEE 802.3ba.QSFP28 IR4 module transceiver được thiết kế để sử dụng trong 100 Gigabit Ethernet giao diện trên sợi chế độ duy nhất.
Các đặc điểm của QSFP 28 Transceiver
Thông số kỹ thuật quang
| Parameter | Biểu tượng | Khoảng phút | Thông thường | Tối đa | Đơn vị | Chú ý | ||||||||
| Máy phát | ||||||||||||||
| Tỷ lệ báo hiệu trên mỗi làn đường | 25.78125±100ppm | Gb/s | 1 | |||||||||||
| Độ dài sóng trung tâm | λ |
1264.5 12775 1284.5 ¢ 1297.5 1304.5 1317.5 1324.5 ¢ 1337.5 |
nm | |||||||||||
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | nm | |||||||||||
| Truyền OMA cho mỗi làn đường | TXP | - 4 | 2.5 | dBm | ||||||||||
| Truyền công suất trung bình cho mỗi làn đường | Đồ đẻ | - Sáu.5 | 2.5 | dBm | ||||||||||
| Tỷ lệ biến mất quang học | Phòng cấp cứu | 3.5 | dB | |||||||||||
| Công suất phóng trung bình của máy phát OFF, mỗi làn đường | - 30 | dBm | ||||||||||||
| Trình phạt phát và phân tán, mỗi làn đường | TDP | 3 | dB | |||||||||||
| Phản xạ của máy phát | RL | - 12 | dB/Hz | |||||||||||
|
Định nghĩa mặt nạ mắt truyền tín hiệu {X1, X2, X3, Y1, Y2, Y3}
|
{0.31, 0.4, 0.45, 0.34, 0.38, 0,4} | 2 | ||||||||||||
| Máy nhận |
|
-130 | ||||||||||||
| Tỷ lệ báo hiệu trên mỗi làn đường | 25.78125±100ppm | Gb/s | 1 | |||||||||||
| Độ dài sóng trung tâm | λ |
1264.5 12775 1284.5 ¢ 1297.5 1304.5 1317.5 1324.5 ¢ 1337.5 |
nm | |||||||||||
| Lượng nhận trung bình trên mỗi làn đường | RXP | - 11.5 | 2.5 | dBm | ||||||||||
| Mức ngưỡng thiệt hại, mỗi làn đường | 3.5 | dBm | ||||||||||||
| Độ nhạy của máy thu không căng (OMA), mỗi làn đường | RXsens | - 10 | dBm | |||||||||||
| Nhạy cảm OMA của máy thu bị căng thẳng | SRS | - Bảy.3 | dB | |||||||||||
| Mức đầu tư | LOSD | - 12 | dBm | |||||||||||
| LOS khẳng định | LOSA | - 30 | dBm | |||||||||||
| LOS Hysteresis | LOSh | 0.5 | dB | |||||||||||
Ứng dụng
Mô tả mã PIN
| Đinh | Biểu tượng | Tên / Mô tả | Trọng tài. |
| 1 | GND | Đất | 1 |
| 2 | Tx2n | Dữ liệu đầu vào đảo ngược của máy phát | |
| 3 | Tx2p | Nhập dữ liệu không đảo ngược của máy phát | |
| 4 | GND | Đất | 1 |
| 5 | Tx4n | Dữ liệu đầu vào đảo ngược của máy phát | |
| 6 | Tx4p | Nhập dữ liệu không đảo ngược của máy phát | |
| 7 | GND | Đất | 1 |
| 8 | ModSellL | Chọn mô-đun | |
| 9 | ResetL | Đặt lại mô-đun | |
| 10 | Vcc Rx | +3.3 V Máy tiếp nhận nguồn điện | |
| 11 | SCL | Đồng hồ giao diện hàng loạt 2 dây | |
| 12 | SDA | Dữ liệu giao diện hàng loạt 2 dây | |
| 13 | GND | Đất | 1 |
| 14 | Rx3p | Khả năng phát ra dữ liệu không đảo ngược của máy thu | |
| 15 | Rx3n | Nhận dữ liệu ngược đầu ra | |
| 16 | GND | Đất | 1 |
| 17 | Rx1p | Khả năng phát ra dữ liệu không đảo ngược của máy thu | |
| 18 | Rx1n | Nhận dữ liệu ngược đầu ra | |
| 19 | GND | Đất | 1 |
| 20 | GND | Đất | 1 |
| 21 | Rx2n | Nhận dữ liệu ngược đầu ra | |
| 22 | Rx2p | Khả năng phát ra dữ liệu không đảo ngược của máy thu | |
| 23 | GND | Đất | 1 |
| 24 | Rx4n | Nhận dữ liệu ngược đầu ra | |
| 25 | Rx4p | Khả năng phát ra dữ liệu không đảo ngược của máy thu | |
| 26 | GND | Đất | 1 |
| 27 | ModPrsL | Mô-đun hiện tại | |
| 28 | IntL | Ngắt. | 2 |
| 29 | Vcc Tx | +3.3 V Máy truyền nguồn điện | |
| 30 | Vcc1 | +3.3 V nguồn cung cấp điện | |
| 31 | LPMode | Chế độ năng lượng thấp | |
| 32 | GND | Đất | 1 |
| 33 | Tx3p | Nhập dữ liệu không đảo ngược của máy phát | |
| 34 | T3n | Dữ liệu đầu vào đảo ngược của máy phát | |
| 35 | GND | Đất | 1 |
| 36 | Tx1p | Nhập dữ liệu không đảo ngược của máy phát | |
| 37 | Tiểu bang | Dữ liệu đầu vào đảo ngược của máy phát | |
| 38 | GND | Đất | 1 |
Chức năng chẩn đoán số
Thông số kỹ thuật
Thông tin đặt hàng
| Số phần | Mô tả sản phẩm |
| OQSPLHG02D | 100Gbps QSFP28 CWDM4, LC, 2km, 0 °C ~ + 70 °C, với DDM |
