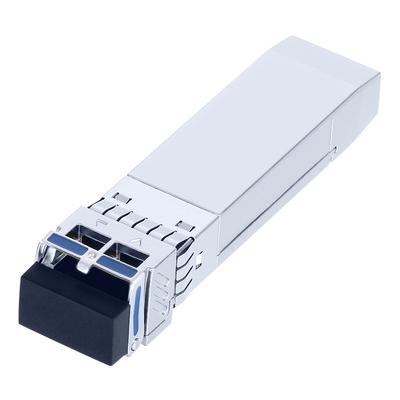

Bộ truyền tín hiệu đơn chế độ 40KM 25G SFP28
Tính năng sản phẩm
Đặc điểm quang học
| Parameter | Biểu tượng | Chưa lâu. | Nhập. | Max. | Đơn vị | Lưu ý |
| Máy phát | ||||||
| Độ dài sóng đường (range) |
1272.55 đến 1274.54 1276.89 đến 1278.89 1281.25 đến 1283.27 1285.65 đến 1287.69 1290.07 đến 1292.12 1294.53 đến 1296.59 1299.02 đến 1301.09 1303.54 đến 1305.63 1308.09 đến 1310.19 |
nm | ||||
| Công suất phóng trung bình | Địa chỉ | 0 | +6.0 | dBm | ||
| Trung bình năng lượng khởi động ((Laser Off) | Chết tiệt! | - | - | - 30 | dBm | |
| Phạm vi băng thông phổ ((-20dB) | Dl | - | - | 1 | nm | |
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | - | - | dB | |
| Hình phạt cho người truyền và phân tán | TDP | 1 | dB | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 3.5 | - | dB | ||
| Mặt nạ mắt đầu ra | Phù hợp với IEEE 802.3cc | Lưu ý (2) | ||||
| Máy nhận | ||||||
| Độ dài sóng quang đầu vào | λIN | 1272.55 | - | 1310.19 | nm | |
| Độ nhạy của máy thu-AVG | PSens | -19 | dBm | Lưu ý (1) | ||
| Độ nhạy của máy thu-OMA | PSens-OMA | - 18.2 | dBm | Lưu ý (1) | ||
| Năng lượng bão hòa đầu vào (tải quá tải) | PSAT | - 4 | - | - | dBm | Lưu ý (1) |
| Độ phản xạ của máy thu | -26 | dB | ||||
| Loss Of Signal Assert (Sự mất tín hiệu) | PA | - 30 | - | - | dBm | |
| Loss Of Signal De-assert (Sự mất tín hiệu) | PD | - | - | - 20 | dBm | |
| LOS - Hysteresis | PHys | 0.5 | dB | |||
Lưu ý:
Lưu ý (1): BER≤5x10-5
Đặc điểm giao diện điện
Đặc điểm giao diện điện tốc độ cao
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị | Chú ý |
| Máy phát | ||||||
| Chuyển động đầu vào khác biệt | Vin ((pp) | 190 | 700 | mV | ||
| Mất đầu vào đầu vào khác biệt (min) | RLd(f) | 9.5·0.37f, 0.01≤f<8 | dB | |||
| 4.75 ∙ 7.4 log10 ((f/14), 8 ≤ f<19 | ||||||
|
Nhận thức đầu vào chế độ khác với chế độ thông thường Mất lợi nhuận (min) |
RLdc ((f) | 22-20 ((f/25.78), 0,01≤f<12.89 | dB | |||
| 15-6 ((f/25.78), 12.89≤f<19 | ||||||
| Sự không phù hợp của sự chấm dứt khác biệt | Tm | - | - | 10 | % | |
| Độ rộng của mắt | Ừ. | - | - | 0.46 | UI | |
| Động lực xoáy xoắn pk-pk áp dụng | Ppj | Theo IEEE 802.3bm | ||||
| Chiều cao của mắt | Ừm. | - | 95 | - | mV | |
| Điện áp chế độ chung DC | DCv | - 350 | - | 2850 | mV | |
| Máy nhận | ||||||
| Biến đổi dữ liệu đầu ra | Vout ((pp) | 300 | - | 850 | mV | |
| Độ rộng của mắt | Ừ. | 0.57 | - | - | UI | |
| Khóa mắt theo chiều dọc | Đủ lâu rồi. | - | - | 5.5 | dB | |
| Mất đầu ra khác biệt (min) | RLd(f) | 9.5·0.37f, 0.01≤f<8 | dB | |||
| 4.75 ∙ 7.4 log10 ((f/14), 8 ≤ f<19 | ||||||
| Mất trả thông thường đối với chuyển đổi chế độ khác biệt (min) | RLdc ((f) | 22-20 ((f/25.78), 0,01≤f<12.89 | dB | |||
| 15-6 ((f/25.78), 12.89≤f<19 | ||||||
| Sự không phù hợp của sự chấm dứt khác biệt | Tm | - | - | 10 | % | |
| Thời gian chuyển đổi, 20% đến 80% | Tr/Tf | 12 | - | - | ps | 20% ~ 80% |
Đặc điểm giao diện điện tốc độ thấp
| Parameter | Biểu tượng | Chưa lâu. | Nhập. | Max. | Đơn vị | Lưu ý |
| Máy phát | ||||||
| Trình phát lỗi đầu ra cao | VFaultH | 2 | - | Vcc+0.3 | V | |
| Trình phát lỗi đầu ra thấp | VFaultL | 0 | - | 0.8 | V | |
| Trình phát điện vô hiệu hóa điện áp cao | VDisH | 2 | - | Vcc+0.3 | V | |
| Khóa bộ phát điện Điện áp thấp | VDisL | 0 | - | 0.8 | V | |
| Máy nhận | ||||||
| LOS Điện áp đầu ra cao | VLOSH | 2 | - | Vcc+0.3 | V | |
| LOS Điện áp đầu ra thấp | VLOSL | 0 | - | 0.8 | V | |
Chẩn đoán
| Parameter | Phạm vi | Đơn vị | Độ chính xác | Định chuẩn |
| Nhiệt độ | 0 đến 70 | °C | ± 3°C | Nội bộ |
| Điện áp | 3.0 đến 3.6 | V | ± 3% | Nội bộ |
| Dòng Bias | 0 đến 100 | mA | ± 10% | Nội bộ |
| TX Power | 0 đến 6 | dBm | ±3dB | Nội bộ |
| RX Power | -19 đến -4 | dBm | ±3dB | Nội bộ |
Mô tả
Các máy thu SFP28 là các mô-đun hiệu suất cao, chi phí hiệu quả hỗ trợ tốc độ dữ liệu 25,78Gbps và khoảng cách truyền 40km với SMF.
Máy thu gồm ba phần: một máy phát laser DML được làm mát, một photovoltaic APD tích hợp với một bộ khuếch đại tiền trở (TIA) và đơn vị điều khiển MCU.Tất cả các mô-đun đáp ứng các yêu cầu an toàn laser lớp I.
Các máy thu phát tương thích với SFP Multi-Source Agreement và chức năng chẩn đoán kỹ thuật số SFF-8472.
Ứng dụng
25GBASE-ER
Thông tin đặt hàng
| Số phần | Mô tả sản phẩm |
| OSPLTG40D | LAN-WDM, 25,78Gbps, LC, 40km, 0°C~+70°C, với DDM |
| Hướng dẫn bước sóng λC | ||
| Kênh | Độ dài sóng trung tâm | Phạm vi bước sóng |
| 02 | 1273.54 | 1272.55 đến 1274.54 |
| 03 | 1277.89 | 1276.89 đến 1278.89 |
| 04 | 1282.26 | 1281.25 đến 1283.27 |
| 05 | 1286.67 | 1285.65 đến 1287.69 |
| 06 | 1291.10 | 1290.07 đến 1292.12 |
| 07 | 1295.56 | 1294.53 đến 1296.59 |
| 08 | 1300.05 | 1299.02 đến 1301.09 |
| 09 | 1304.58 | 1303.54 đến 1305.63 |
| 10 | 1309.14 | 1308.09 đến 1310.19 |
