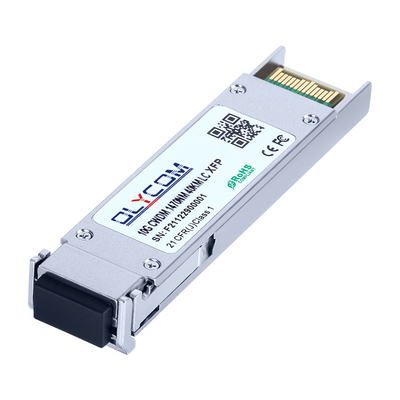

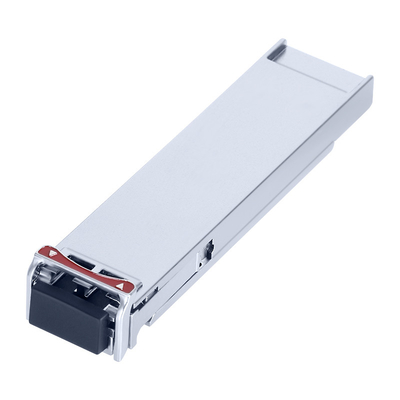

1470nm XFP40kmMô-đun quang học CWDM
Tính năng sản phẩm
Ứng dụng
Đặc điểm quang học và điện
| Parameter | Biểu tượng | Khoảng phút | Thông thường | Tối đa | Đơn vị | Chú ý | ||
| Máy phát | ||||||||
| Độ dài sóng trung tâm | λc | λc-6.5 | λc | λc+6.5 | nm | |||
| Độ rộng quang phổ ((-20dB) | Δλ | 1 | nm | |||||
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | dB | |||||
| Công suất đầu ra trung bình | Đồ đẻ | -1 | +2 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 8.2 | dB | |||||
| Data Input Swing Differential | Số VIN | 180 | 950 | mV | 2 | |||
| Kháng tần phân số đầu vào | Đơn số ZIN | 90 | 100 | 110 | Ω | |||
| Khóa TX | Khóa | 2.0 | Vcc | V | ||||
| Khả năng | 0 | 0.8 | V | |||||
| Máy nhận | ||||||||
| Độ dài sóng trung tâm | λc | 1450 | 1620 | nm | ||||
| Độ nhạy của máy thu | - 16 | dBm | 3 | |||||
| Nạp quá tải máy thu | 0.5 | dBm | 3 | |||||
| Mức đầu tư | LOSD | - 17 | dBm | |||||
| LOS khẳng định | LOSA | -26 | dBm | |||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||
| Dữ liệu đầu ra dao động khác biệt | Vout | 400 | 600 | 800 | mV | 2 | ||
| LOS | Cao | 2.0 | Vcc | V | ||||
| Mức thấp | 0.8 | V | ||||||
Điều kiện vận hành khuyến cáo
| Parameter | Biểu tượng | Khoảng phút | Thông thường | Tối đa | Đơn vị |
| Nhiệt độ khoang hoạt động | Tc | - 5 | +70 | °C | |
| Điện áp cung cấp điện @3.3V | Vcc | 3.135 | 3.30 | 3.465 | V |
| Dòng điện | Icc | 1000 | mA | ||
| Tỷ lệ dữ liệu | 9.95 | 11.1 | Gbps |
Mô tả
Mô-đun XFP tuân thủ với 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), hỗ trợ tốc độ dữ liệu 9.953 ~ 11.1Gbps, và khoảng cách truyền lên đến 40km trên SMF.
The transceiver module comprises a transmitter with 1470~1610nm CWDM Cooled EML laser and a receiver with a PIN photodiode. Bộ phận truyền dẫn bao gồm một bộ phát với 1470~1610nm CWDM Cooled EML laser và một bộ thu với một pin photodiode.Transmitter and receiver are separate within a wide temperature range and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10 GbE systems. Máy phát và máy thu được tách trong một phạm vi nhiệt độ rộng và cung cấp khả năng phân tán nhiệt tối ưu và bảo vệ điện từ tuyệt vời do đó cho phép mật độ cổng cao cho các hệ thống 10 GbE..
Thông số kỹ thuật cơ khí
Thông tin đặt hàng
| Số phần | Mô tả sản phẩm |
| OXSPLXG40D-Cxx | 9.953~11.1Gbps, 1450~1610nm CWDM, chế độ đơn, 40km, 0~+70oC |

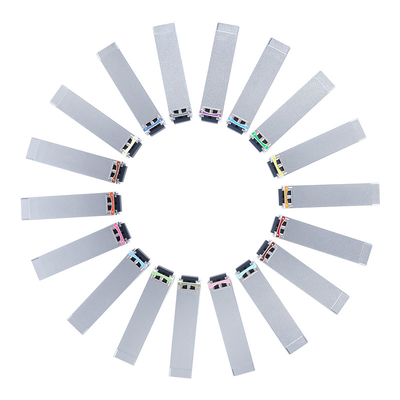

| Đường sóng λC Guide | |||||||||||
| Mã | λC | Đơn vị | Mã | λC | Đơn vị | Mã | λC | Đơn vị | Mã | λC | Đơn vị |
| 47 | 1470 | nm | 51 | 1510 | nm | 55 | 1550 | nm | 59 | 1590 | nm |
| 49 | 1490 | nm | 53 | 1530 | nm | 57 | 1570 | nm | 61 | 1610 | nm |
