8 cổng sợi quang chuyển đổi quản lý mạng công nghiệp chuyển đổi phù thủy D2 * 2B bỏ qua
IM-FBS280GW là một công nghệ chuyển đổi bỏ qua sợi sợi 10/100/1000 Mbps hỗ trợ các tính năng sau
FCC và chứng nhận CE Và như là một phần không thể thiếu của hệ thống truyền thông & bảo vệ quang học, các đường bỏ qua sợi rất đáng tin cậy và ổn định cho các nhu cầu đường quang khác nhau như
Nghiên cứu và phát triển trong phòng thí nghiệm.
Các đặc điểm chính
Thông số kỹ thuật

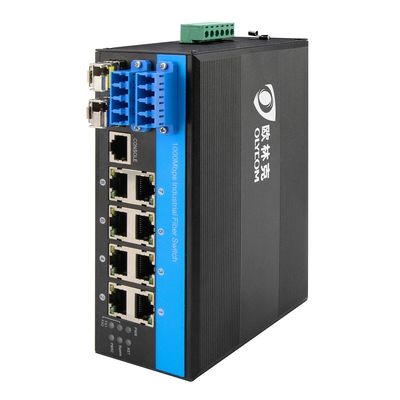

| Tên sản phẩm | 10/100/1000Mbps điều khiển công nghiệp Fiber Bypass Switch (2F + 8TP) |
| Mô hình số. | IM-FBS280GW |
| Cảng |
Cổng SFP 2 x 2.5G SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Hỗ trợ cảm biến tự động MDI / MDIX) |
| Tiêu chuẩn | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| Khung Giống | 9.6KB |
| Bảng địa chỉ MAC | 8K |
| Tính năng chuyển đổi |
Phương thức truyền: lưu trữ và chuyển tiếp băng thông hệ thống:58Gbps (không tắc nghẽn giao thông) |
| Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) Cổng SFP, khoảng cách truyền: 20km, 40km, 60km, 80km, 100km |
| Đèn LED | Điện, mạng, sợi, bypass |
| Nguồn cung cấp điện |
Điện áp đầu vào: DC 9-52V; công suất không tải: 5W; Kết nối ngược: hỗ trợ |
| Môi trường | Nhiệt độ làm việc: -40 °C ~ 75 °C; Nhiệt độ lưu trữ: -40 °C ~ 85 °C; Độ ẩm làm việc: 10% ~ 90%, không ngưng tụ; Độ ẩm lưu trữ: 10% ~ 95%, không ngưng tụ |
| Tiêu chuẩn ngành |
EMI:FCC Phần 15 Phần B lớp A,EN 55022 lớp A EMS:EN 61000-4-2 (ESD) Mức độ 3,EN 61000-4-3 (RS) Mức độ 3,EN 61000-4-4 (EFT) Mức độ 3,EN 61000-4-5 (Surge) Mức độ 3,EN 61000-4-6 (CS) Mức độ 3,EN 61000-4-8; Kiểm soát giao thông:NEMA-TS2; Động:IEC 60068-2-6; Tự do rơi:IEC 60068-2-32; Sốc:IEC 60068-2-27; Giao thông đường sắt:EN 50121-4 |
| An toàn | Nhãn CE, thương mại; CE/LVD EN60950 |
| Thông tin cơ khí |
Vỏ:Vỏ kim loại lợp; lớp an toàn:IP40; Kích thước: 158 x 114,8 x 60mm; |
| Bảo hành | 3 năm |
| Phương pháp Bypass Sợi | |||
| Nhóm | Đơn vị | Thông số kỹ thuật | |
| Phạm vi bước sóng | nm | 850±40/1300±40 | 1260~1650 |
| Độ dài sóng thử nghiệm | nm | 850/1300 | 1310/1550 |
| Thêm mất mát | dB | Loại:0.6 tối đa:1.0 | Loại:0.6 tối đa:1.0 |
| Lợi nhuận mất mát | dB | MM≥30 SM≥50 | |
| Truyền thông qua kênh | dB | MM≥35 SM≥55 | |
| Mất phân cực | dB | ≤0.05 | |
| Mất bước sóng | dB | ≤0.05 | |
| Mất nhiệt độ | dB | ≤0.05 | |
| Khả năng lặp lại | dB | ≤0.05 | |
| Điện áp hoạt động | v | 3.3V-5V | |
| Thời gian sử dụng | thời gian | ≥100000000 | |
| Thời gian chuyển đổi | ms | ≤10 | |
| Năng lượng quang truyền | mw | ≤ 500 | |
| Nhiệt độ hoạt động | c | -20~+70 | |
| Nhiệt độ lưu trữ | c | -40~+85 | |
Ứng dụng công tắc bỏ qua quang học
1. Mạng điều khiển công nghiệp quan trọng (PLC / SCADA)
* Trong các hệ thống PLC và SCADA, các công tắc thường được triển khai trong các tuyến truyền thông quan trọng
* Trong trường hợp mất điện hoặc thiết bị không hoạt động tốt, chức năng Bypass tích hợp tự động duy trì kết nối liên kết
* Ngăn chặn sự gián đoạn mạng do lỗi thiết bị duy nhất
* Đảm bảo truyền dữ liệu liên tục trong môi trường tự động hóa công nghiệp quan trọng
