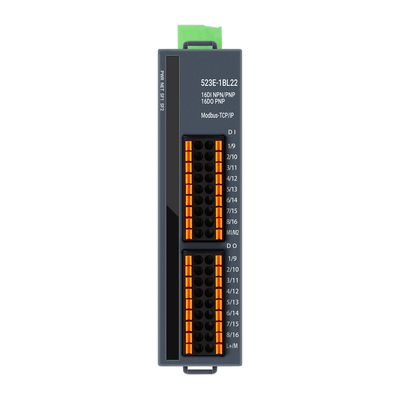

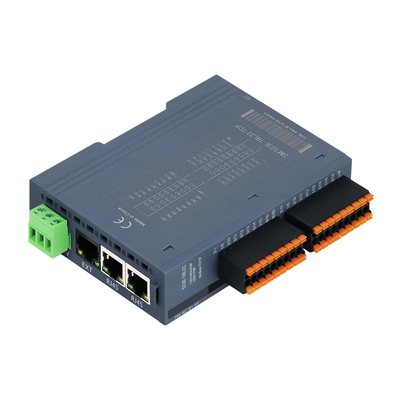

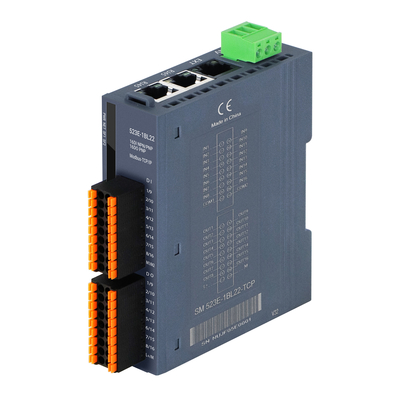

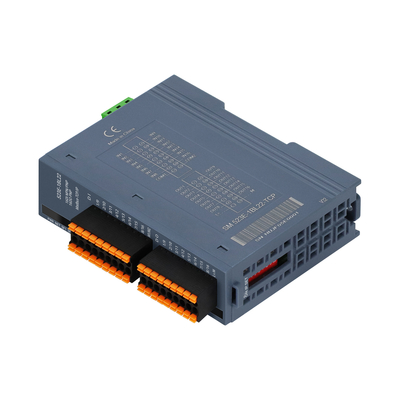

3 RJ45 Modbus-TCP/IP Protocol PAL I/O System đầu vào DC24V
Tính năng sản phẩm của hệ thống I/O PAL
*2 giao diện RJ45, 100Mbit/s
* Xe buýt, công nghệ cô lập năng lượng và độ tin cậy
* Tự lập nhưModbus-TCP/IPtrạm nô lệ
Thông số kỹ thuậtcủa 3RJ45 Modbus-TCP/IP I/O System
| Mô hình | OM523E máy kết nối mở rộng phân tán |
| Thông số kỹ thuật | |
| Điện áp hoạt động | 24VDC (18VDC ~ 28VDC) |
| Tiêu thụ hiện tại hoạt động | Các mô hình sản phẩm khác nhau khác nhau, vui lòng tham khảo hướng dẫn sản phẩm để biết chi tiết. |
| Bảo vệ năng lượng | Bảo vệ kết nối ngược, hấp thụ điện giật |

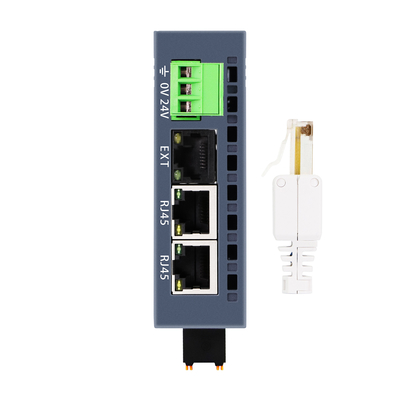

| Giao diện truyền thông | 2*RJ45 |
| Giao diện Expansion Module | 1*RJ45 |
| Loại thiết bị đầu cuối điện | Máy kết nối cắm, đầu cuối vít |
| Loại thiết bị đầu cuối tín hiệu | Kết nối cắm vào, cắm trực tiếp cắm vào cổng kết nối PUSH-IN |
| Hiển thị hướng dẫn | Đèn chỉ số công suất, Đèn chỉ số màu xanh NET, Đèn chỉ số màu đỏ SF, Đèn chỉ số màu xanh lá cây của tín hiệu IO |
| Nghị định thư | Modbus-TCP/IP |
| Nhóm chủ nô lệ | Thiết bị nô lệ độc lập |
| Ontology IO Point | Vâng, xem dữ liệu đặt hàng chi tiết |
| Mức giới hạn bảo vệ quá dòng | 1.5A,5ms |
| Thời gian phản ứng IO | Ít nhất 5ms |
| Khả năng mở rộng | Hỗ trợ mở rộng 16 mô-đun EM500E-EM |
| Chiều dài cáp (được che chắn) | Tối đa 500m |
| Chiều dài cáp (không được che chắn) | Điểm đầu vào dài nhất là 300m, điểm đầu ra dài nhất là 150m |
| Cài đặt Slave | |
| Cài đặt IP | Thiết lập bằng công tắc DIP hoặc trang web |
| Số lượng trạm tối đa trên mỗi phân đoạn | 255 (Số lượng cụ thể của các trạm hỗ trợ được xác định bởi trạm chính) |
| Môi trường làm việc | |
| Nhiệt độ hoạt động | -20~60°C |
| Độ ẩm làm việc | 5% ~ 90% (không ngưng tụ) |
| Mức độ bảo vệ | IP20 |
| Kích thước (L*W*H) | 27mm*104mm*114mm |
Chi tiết đặt hàng
| Thông số kỹ thuật | Sản phẩm số |
| OM521E bus nội bộ dọc phân phối nối mở rộng, Modbus-TCP bus, 3 cổng RJ45, WellAUBUS backplane bus (màu đenRJ45 cổng mạng cáp cascading,Chiều dài của mô-đun cáp mạng hạng 5e (được giới hạn ở 20 mét), tổng số cáp mở rộng (chỉ giới hạn 150 mét) và 16 mô-đun có thể được mở rộng.cơ thể đi kèm với 32DI (đồng cathode/đồng anode input), IP20Cấp độ bảo vệ, hỗ trợ cài đặt đường ray DN35 |
OM521E-1BL22 - TCP |
| OM522E bus nội bộ dọc phân phối nối mở rộng, Modbus-TCP bus, 3 cổng RJ45, WellAUBUS backplane bus (rắc RJ45 cổng mạng cáp cascade,Chiều dài của mô-đun cáp mạng hạng 5e (được giới hạn ở 20 mét), tổng cáp mở rộng tổng cộng (chỉ giới hạn 150 mét) và có thể được mở rộng lên 16 mô-đun.24VDC nguồn cung cấp điện, với mã quay số 8 chữ số để thiết lập địa chỉ IP của trạm, cơ thể đi kèm với 32DO (sản xuất PNP),IP20Mức độ bảo vệ, hỗ trợ cài đặt đường ray DN35 |
OM522E-1BL22-TCP |
| OM523E bus nội bộ dọc phân phối nối mở rộng, Modbus-TCP bus, 3 cổng RJ45, WellAUBUS backplane bus (rắc RJ45 cổng mạng cáp cascading,chiều dài giữa chiều dài của mô-đun cáp mạng hạng 5e (được giới hạn ở 20 mét), tổng số cáp mở rộng (chỉ giới hạn 150 mét) và 16 mô-đun có thể được mở rộng.cơ thể đi kèm với 16DI (đồng cathode/đồng anode input), 16DO (PNP đầu ra), mức độ bảo vệ IP20, hỗ trợ cài đặt đường ray DN35 |
OM523E-1BL22-TCP |
