Thông số kỹ thuật
| Các thông số | Đơn vị | OSWD2 × 2B | |
| Phạm vi bước sóng | nm | 850±40 / 1300±40 | 1260 ~ 1650 |
| Độ dài sóng thử nghiệm | nm | 850 / 1300 | 1310 / 1550 |
| Mất tích nhập 1, 2 | dB | Típ: 0.6 Tối đa: 1.0 | Típ: 0.6 Tối đa: 1.0 |
| Lợi nhuận mất mát 1, 2 | dB | MM ≥ 30 SM ≥ 50 | |
| Điện thoại qua sóng 1 | dB | MM ≥ 35 SM ≥ 55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| Khả năng lặp lại | dB | ≤ ± 0.02 | |
| Điện áp hoạt động | V | 3.0 hoặc 5.0 | |
| Độ bền | Chu kỳ | ≥ 10 triệu | |
| Thời gian chuyển đổi | ms | Loại: 3 tối đa: 8 | |
| Năng lượng quang học | mW | ≤ 500 | |
| Nhiệt độ hoạt động | °C | -20 ~ +70 | |
| Nhiệt độ lưu trữ | °C | -40 ~ +85 | |
| Độ ẩm tương đối | % | 5 ~ 95 | |
| Trọng lượng | g | 14 | |
| Cấu trúc | mm | (L) 27.0×(W) 12.0×(H) 8.2 ± 0.2 | |
|
Lưu ý: 1. Trong nhiệt độ hoạt động và SOP. 2Không bao gồm các bộ kết nối. |
|||

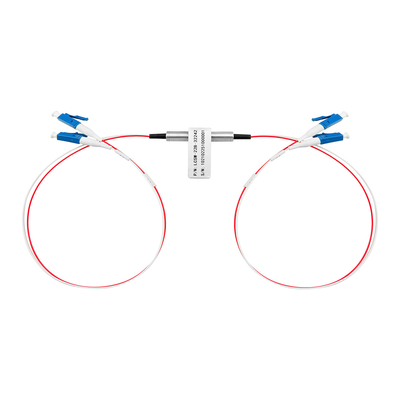

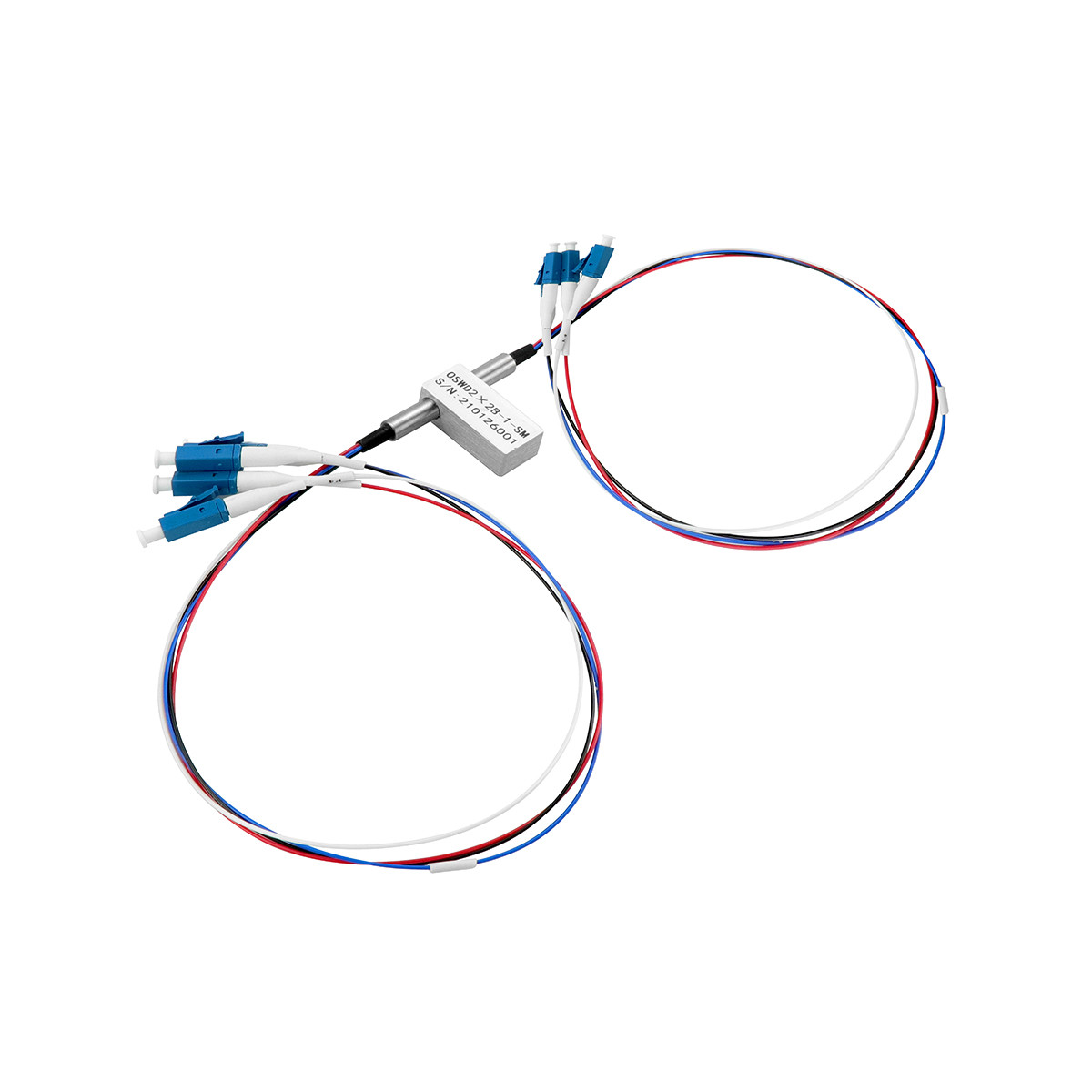

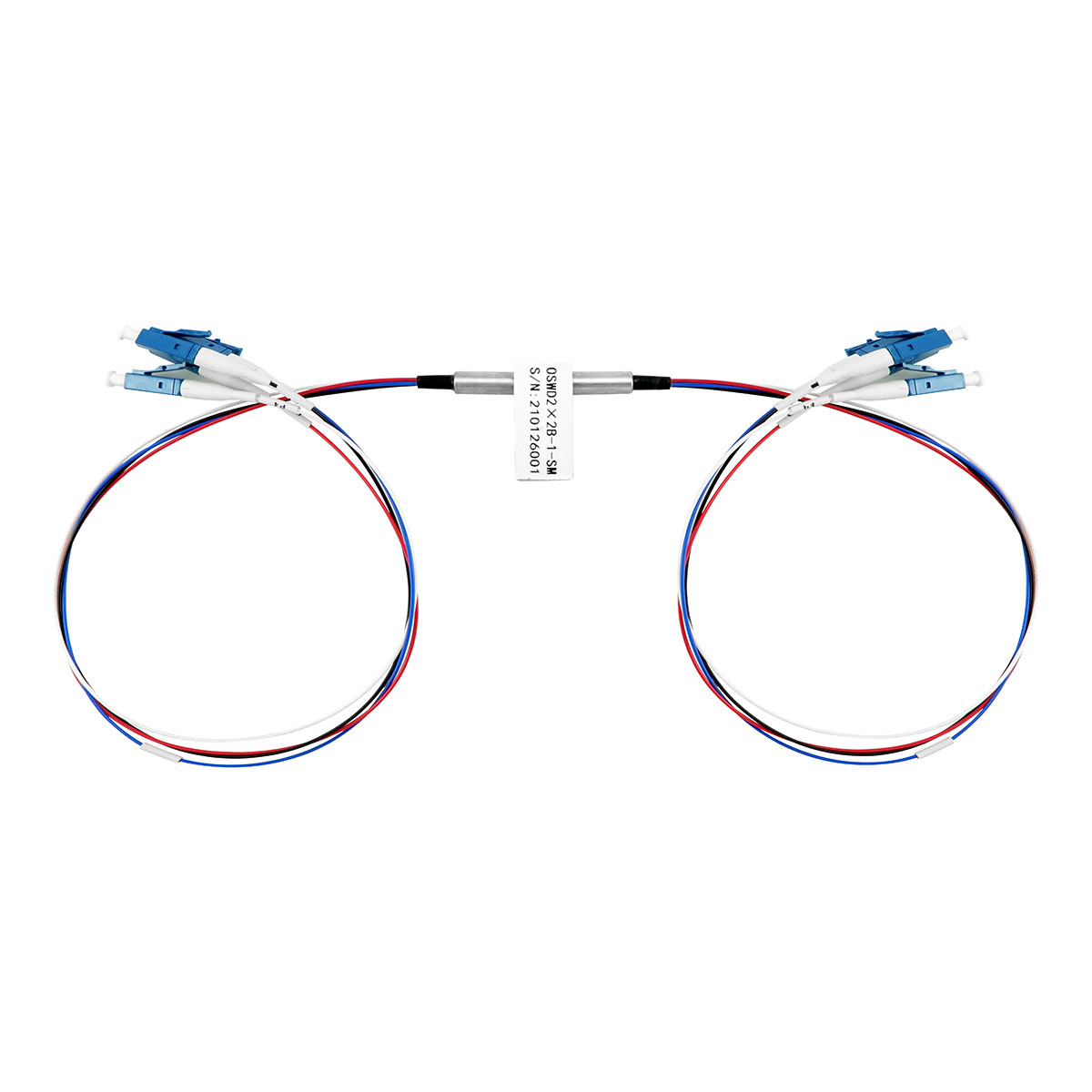

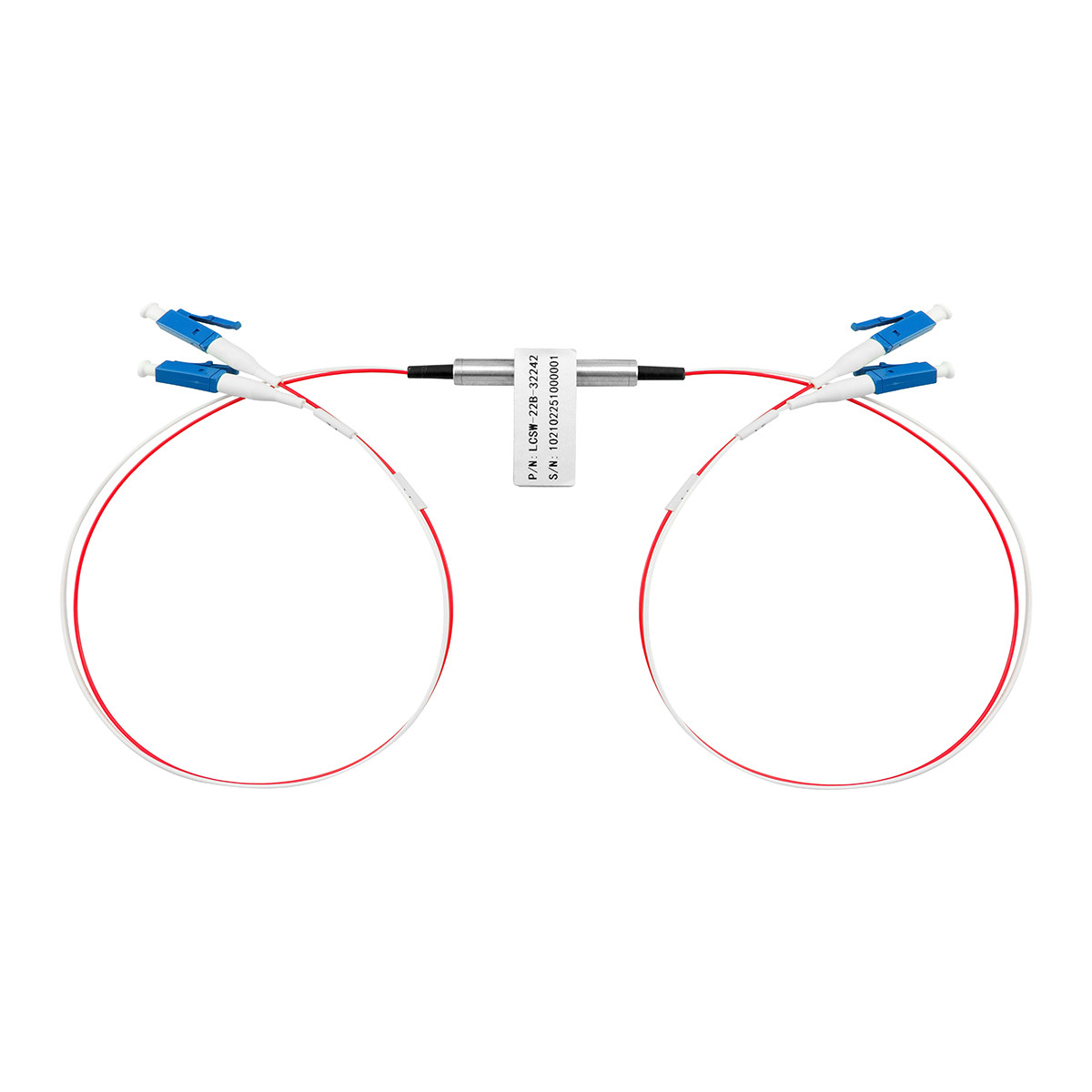

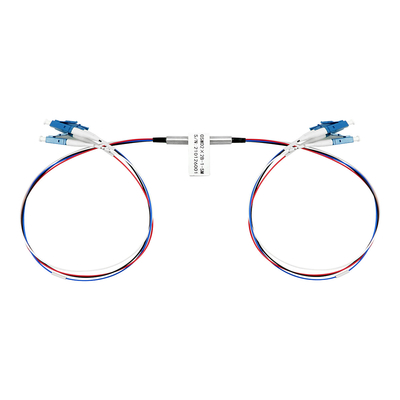

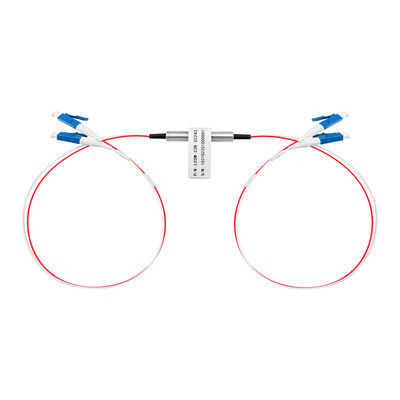

Optical Switch, nổi tiếng với hiệu suất cao, tổn thất chèn thấp và kích thước nhỏ gọn.
Nó là một thành phần lý tưởng cho OADM, OXC, giám sát và bảo vệ hệ thống.
Với gói nhỏ gọn, nó có thể dễ dàng tích hợp vào một hệ thống truyền thông quang học mật độ cao.
Ứng dụng
Cấu hình chân
| Loại | Nhà nước | Đường quang | Động cơ điện | Cảm biến trạng thái | ||||||
| D2 × 2B | Pin 1 | Pin 5 | Pin 6 | Đinh 10 | Pin 2-3 | Pin 3-4 | Đinh 7-8 | Pin 8-9 | ||
| Chốt | A | P1-P3??,P2-P4?? | -- | -- | GND | V+ | Gắn lại. | Mở | Mở | Gắn lại. |
| B |
P1-P1??, P2-P2??, P3-P3??, P4-P4??, |
V+ | GND | -- | -- | Mở | Gắn lại. | Gắn lại. | Mở | |
| Không khóa | A | P1-P3??,P2-P4?? | -- | -- | -- | -- | Gắn lại. | Mở | Mở | Gắn lại. |
| B |
P1-P1??, P2-P2??, P3-P3??, P4-P4??, |
V+ | -- | -- | GND | Mở | Gắn lại. | Gắn lại. | Mở | |
Đường quang
| Nhà nước A | Tình trạng B |
 |
|
Cấu trúc
Thông số kỹ thuật điện
| Thông số kỹ thuật | Điện áp | Hiện tại | Kháng chiến |
| Khóa 5V | 4.5 ~ 5.5 V | 36 ~ 44 mA | 125 Ω |
| 5V không khóa | 4.5 ~ 5.5 V | 26 ~ 32 mA | 175 Ω |
| Chốt 3V | 2.7 ~ 3.3 V | 54 ~ 66 mA | 50 Ω |
| 3V không khóa | 2.7 ~ 3.3 V | 39 ~ 47 mA | 70 Ω |
Thông tin đặt hàng
7201-D2×2B-A-B-C-D-E-F-G
Ví dụ:7201-D2×2B-SM-FS-3-L-90-12-FA
| A | B | C | D | E | F | G |
| Loại sợi | Độ dài sóng thử nghiệm | Điện áp hoạt động | Loại chuyển đổi | Loại ống |
Chiều dài sợi
|
Bộ kết nối |
|
SM: SM, 9/125 M5:MM, 50/125 M6:MM, 62.5/125 X: Các loại khác |
85: 850±40nm O: O băng tần ((1260 ~ 1360nm) C: C băng tần ((1530 ~ 1565nm) L: L băng tần ((1565~1625nm) U: băng tần U ((1625~1675nm) FS: 1260~1650nm |
3: 3V 5: 5V
|
L: Chốt N: Không khóa |
25250. Ống xả 90:900um X: Các loại khác |
05: 0,5m±5m 10: 1,0m±5m 12: 1,2m±5m 15: 1,5m±5m X: Các loại khác |
OO: Không LP: LC/PC LU: LC/UPC LA: LC/APC FP: FC/PC FU: FC/UPC FA: FC/APC SP: SC/PC SU: SC/UPC SA: SC/APC STP: ST/PC STA: ST/APC X: Các loại khác |
