Mô-đun chuyển mạch quang 4 kênh
Giới thiệu về Bộ chuyển mạch quang OLP OBP
Mô-đun chuyển mạch quang Olycom hỗ trợ kết nối cáp quang 100G/40G/10G/1G và 100M, cung cấp tùy chọn đơn mode/đa mode SC/LC.
Nó cũng có thể được tùy chỉnh để đáp ứng nhu cầu đường dẫn quang của các hệ thống kiểm tra phức tạp và cải thiện hiệu quả kiểm tra sản phẩm.
Đây là một sản phẩm cốt lõi không thể thiếu cho việc giám sát và bảo vệ hệ thống truyền thông quang, có thể kết nối với các hệ thống truyền thông quang mật độ cao.
- Suy hao chèn thấp
- Độ ổn định cao
- Độ tin cậy cao
- Dải bước sóng rộng
- Xuyên âm kênh thấp
- Nhiệt độ môi trường hoạt động: -20℃ ~70℃
Thông số kỹ thuật của bộ bảo vệ khi mất điện
| Tên sản phẩm |
Bộ chuyển mạch quang |

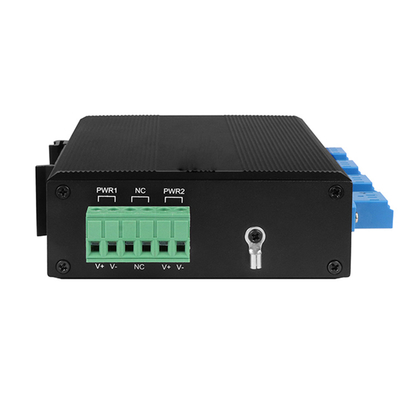

| Giao diện nguồn |
Khối đấu cuối công nghiệp tiêu chuẩn. |
| Bảo vệ phân cực |
Hỗ trợ |
| Giao diện cáp quang |
LC |
| Dải bước sóng |
850±40/1300±40nm; 1260~1650nm |
| Bước sóng kiểm tra |
850/1300nm; 1310/1550nm |
| Suy hao chèn |
Điển hình:0.6 dB Tối đa:1.0 dB ; Điển hình:0.6dB Tối đa:1.0 dB |
| Suy hao phản xạ |
MM≥30 dB SM≥50 dB |
| Xuyên âm kênh |
MM≥35 dB SM≥55 dB |
| Suy hao phân cực |
≤0.05 dB |
| Suy hao theo bước sóng |
≤0.05 dB |
| Suy hao theo nhiệt độ |
≤0.05 dB |
| Độ lặp lại |
≤0.05 dB |
| Điện áp hoạt động |
DC12V-52V |
| Tuổi thọ |
≥100000000 lần |
| Thời gian chuyển mạch |
≤10 ms |
| Công suất quang truyền tải |
≤500 mw |
| Môi trường |
Nhiệt độ làm việc: -20℃ ~ 70℃
Nhiệt độ lưu trữ: -40℃ ~ 85℃
|
| Kích thước |
114mmx93mmx35mm |
| Phương pháp lắp đặt |

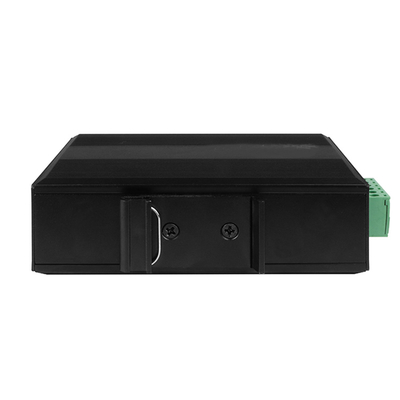

Lắp ray Din |
| Cấp bảo vệ |
IP40 |
Ứng dụng của bộ chuyển mạch quang bypass
- Mạng đô thị (MAN)
- Nghiên cứu và phát triển phòng thí nghiệm
- Giám sát hệ thống
- Cấu hình động multiplexing thêm/bỏ

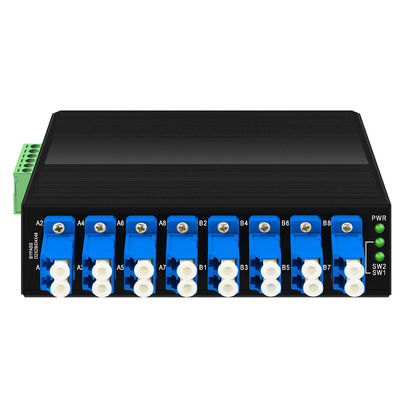

Đèn LED trạng thái
PWR: Đây là đèn báo nguồn của thiết bị
SW1: Đèn báo trạng thái hoạt động bypass 1
SW2: Đèn báo trạng thái hoạt động bypass 2
Kích thước
Lắp đặt
- Đặt thiết bị trên mặt bàn đủ lớn và ổn định hoặc trên ray chắc chắn
- Kết nối bộ chuyển đổi nguồn với giao diện nguồn và kết nối ổ cắm điện qua dây nguồn
- Kết nối thiết bị với cổng tương ứng qua cáp quang
- Không đặt vật nặng lên thiết bị và đảm bảo thiết bị có môi trường thông gió và tản nhiệt tốt.
- Vui lòng ngắt nguồn trước khi cắm hoặc rút bộ chuyển đổi nguồn.
- Kết nối dây nguồn, cắm vào và bật nguồn. Sau khi khởi động, đèn LED sẽ hiển thị các điều kiện sau:
- Đèn báo PWR sẽ sáng;
- Khi thiết bị có một bộ chuyển mạch ánh sáng: đèn báo SW1 hoặc SW2 sẽ sáng;
- Khi thiết bị có hai bộ chuyển mạch ánh sáng: SW1 và SW2 sáng cùng lúc.
