Mô-đun I/O độc lập EtherCAT
Tính năng sản phẩm
Thông số kỹ thuật
| Mô hình | Mô-đun nô lệ EtherCAT OM52xS |
| Thông số kỹ thuật | |
| Điện áp hoạt động | 24VDC (phạm vi điện áp 18VDC ~ 28VDC) |
| Mất dòng điện hoạt động | Dựa trên các mô hình sản phẩm khác nhau, xin vui lòng tham khảo hướng dẫn sản phẩm để biết chi tiết. |
| Bảo vệ năng lượng | Bảo vệ kết nối ngược, hấp thụ điện giật |
| Giao diện truyền thông | 2*RJ45 |
| Loại thiết bị đầu cuối điện | Kết nối cắm, cổng kết nối dây chuyền vít |
| Loại thiết bị đầu cuối tín hiệu | Kết nối cắm, trực tiếp trong cổng dây chuyền PUSH-IN |
| Hiển thị chỉ số | Nguồn điện, đèn chỉ số màu xanh NET, đèn chỉ số màu đỏ SF, đèn chỉ số màu xanh lá cây của tín hiệu IO |
| Nghị định thư | EtherCAT |
| Các loại chủ-nô lệ | thiết bị slave độc lập |
| Các điểm IO chính | Vâng, xin vui lòng tham khảo dữ liệu đặt hàng để biết chi tiết |
| Mức giới hạn bảo vệ quá dòng | 1.5A, 5ms |
| Thời gian phản ứng IO | Ít nhất 500us |
| Khả năng mở rộng | Không hỗ trợ Extension |
| Chiều dài cáp (bức chắn) | Tối đa 500m |
| Chiều dài cáp (không được bảo vệ) | Chiều dài tối đa của điểm đầu vào là 300m, và chiều dài tối đa của điểm đầu ra là 150m |
| Cài đặt trạm slave | |
| Cài đặt địa chỉ | Cấu hình theo công tắc quay số hoặc trạm chính |
| Số lượng trạm tối đa cho mỗi phân đoạn | 255 (Số lượng cụ thể của các trạm hỗ trợ được xác định bởi trạm chủ) |
| Môi trường làm việc | |
| Nhiệt độ hoạt động | -20~60°C |
| Độ ẩm làm việc | 5% ~ 90% (không ngưng tụ) |
| Mức độ bảo vệ | IP20 |
| Kích thước ((l* w * h) | 27mm*94mm*114mm |
Hộp đóng gói
Chi tiết đặt hàng
| Thông số kỹ thuật | Sản phẩm số |
| Mô-đun độc lập OM521S, xe buýt EtherCAT, 2 cổng RJ45, nguồn điện 24VDC, với mã quay 8 bit để đặt địa chỉ ID trạm, sản phẩm đi kèm với 32DI (đối với anode / đầu vào anode chung),không hỗ trợ mô-đun mở rộng bus nội bộ, mức độ bảo vệ IP20, hỗ trợ cài đặt đường sắt DN35 |
OM521S-1BL22-ECT |
| Mô-đun độc lập OM522S, xe buýt EtherCAT, 2 cổng RJ45, nguồn điện 24VDC, với mã quay 8 bit để đặt địa chỉ ID trạm, sản phẩm đi kèm với 32DO (sản xuất PNP),không hỗ trợ mô-đun mở rộng bus nội bộ, mức độ bảo vệ IP20, hỗ trợ cài đặt đường sắt DN35 |
OM522S-1BL22-ECT |
| Mô-đun độc lập OM522S, xe buýt EtherCAT, 2 cổng RJ45, nguồn điện 24VDC, với mã quay 8 bit để đặt địa chỉ ID trạm, sản phẩm đi kèm với 32DO (điểm xuất NPN),không hỗ trợ mô-đun mở rộng bus nội bộ, mức độ bảo vệ IP20, hỗ trợ cài đặt đường sắt DN35 |
OM522S-1NL22-ECT |
| Mô-đun độc lập OM523S, bus EtherCAT, 2 cổng RJ45, nguồn điện 24VDC, với mã quay 8 bit để đặt địa chỉ ID trạm,sản phẩm đi kèm với 16DI (đối với anode/đối với anode input) và 16DO (đối với PNP output), không hỗ trợ mô-đun mở rộng bus nội bộ, mức độ bảo vệ IP20, hỗ trợ cài đặt DN35 din-rail |
OM523S-1BL22-ECT |
| Mô-đun độc lập OM523S, xe buýt EtherCAT, 2 cổng RJ45, nguồn điện 24VDC, với định vị 8-bit để đặt địa chỉ ID trạm, sản phẩm đi kèm với 16DI (đối với anode / đầu vào anode chung),16DO (NPN output), không hỗ trợ mô-đun mở rộng bus nội bộ, mức độ bảo vệ IP20, hỗ trợ cài đặt DN35 din-rail |
OM523S-1NL22-ECT |
| Mô-đun độc lập OM523S, mô-đun độc lập SM523S, bus EtherCAT, 2 cổng RJ45, nguồn điện 24VDC, với địa chỉ ID trạm đặt mã quay số 8 bit,sản phẩm đi kèm với 16DI (đối với anode/đối với anode input) và 12DO (đối với relay output), không hỗ trợ mô-đun mở rộng bus nội bộ, mức độ bảo vệ IP20, hỗ trợ cài đặt DN35 din-rail |
OM523S-1HJ22-ECT |
| Mô-đun độc lập OM524S, xe buýt EtherCAT, 2 cổng RJ45, nguồn điện 24VDC, với quay số 8 bit để thiết lập địa chỉ ID trạm,Sản phẩm đi kèm với 16DI (đường nhập anode/đường nhập anode) và 16DIO (đường nhập NPN/đường ra NPN có thể cấu hình), cấu hình nhóm 2 chiều), không hỗ trợ mô-đun mở rộng xe buýt nội bộ, mức độ bảo vệ IP20, hỗ trợ cài đặt DN35 din-rail |
OM524S-2NL22-ECT |
| Mô-đun độc lập OM525S, bus EtherCAT, 2 cổng RJ45, nguồn điện 24VDC, có định vị 8 bit để đặt địa chỉ ID trạm,sản phẩm đi kèm với 16DO (NPN đầu ra) và 16DIO (NPN đầu vào / NPN đầu ra có thể cấu hình), cấu hình nhóm 2 chiều), không hỗ trợ mô-đun mở rộng xe buýt nội bộ, mức độ bảo vệ IP20, hỗ trợ cài đặt DN35 din-rail |
OM525S-3NL22-ECT |
| Mô-đun độc lập OM526S, xe buýt EtherCAT, 2 cổng RJ45, nguồn điện 24VDC, với quay số 8 bit để thiết lập địa chỉ ID trạm.Nhập hoặc đầu ra cấu hình nhóm 2 kênh), không hỗ trợ mô-đun mở rộng bus nội bộ, mức độ bảo vệ IP20, hỗ trợ cài đặt DN35 din-rail |
OM526S-1NH22-ECT (sản phẩm kế hoạch) |
Cấu trúc

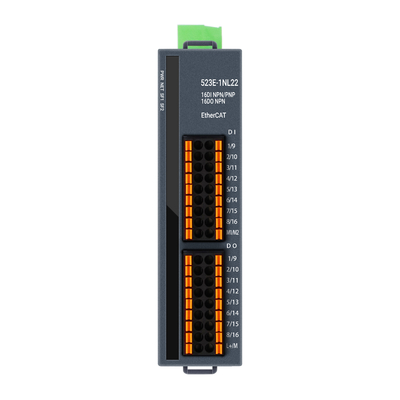

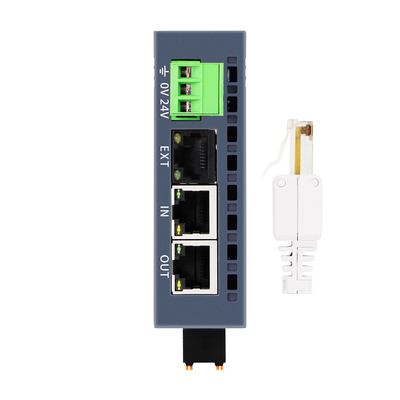

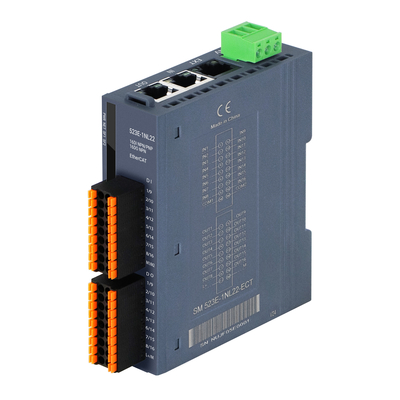

Nhiều hình ảnh sản phẩm hơn
