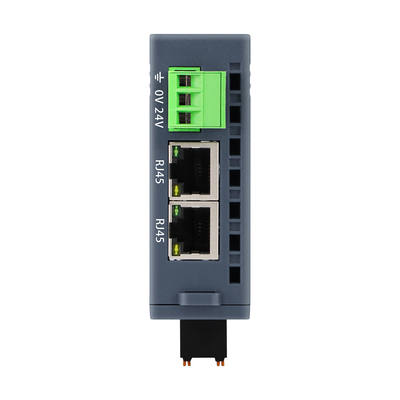

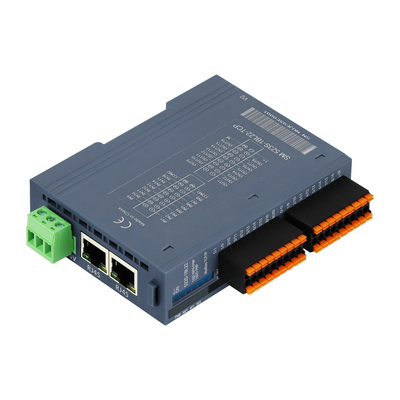

TCP/IP Modbus PLC Module
Các đặc điểm chính
Thông số kỹ thuật
| Thông số kỹ thuật | |
| Điện áp hoạt động | 24VDC (phạm vi điện áp cho phép 18VDC ~ 28VDC) |
| Mất dòng điện hoạt động | Dựa trên các mô hình sản phẩm khác nhau, xin vui lòng tham khảo hướng dẫn sản phẩm để biết chi tiết. |
| Bảo vệ năng lượng | Bảo vệ kết nối ngược, hấp thụ điện giật |
| Giao diện truyền thông | 2*RJ45 |
| Loại thiết bị đầu cuối điện | Kết nối cắm, cổng kết nối dây chuyền vít |
| Loại thiết bị đầu cuối tín hiệu | Kết nối cắm, trực tiếp trong cổng dây chuyền PUSH-IN |
| Hiển thị chỉ số | Nguồn điện, đèn chỉ số màu xanh NET, đèn chỉ số màu đỏ SF, đèn chỉ số màu xanh lá cây của tín hiệu IO |
| Nghị định thư | Modbus TCP/IP,S7-TCP/IP |
| Các loại chủ-nô lệ | thiết bị slave độc lập |
| Các điểm IO chính | Vâng, xin vui lòng tham khảo dữ liệu đặt hàng để biết chi tiết |
| Mức giới hạn bảo vệ quá dòng | 1.5A,5ms |
| Thời gian phản ứng IO | Min 2ms |
| Khả năng mở rộng | Không hỗ trợ Extension |
| Chiều dài cáp (bức chắn) | Tối đa 500m |
| Chiều dài cáp (không được bảo vệ) | Chiều dài tối đa của điểm đầu vào là 300m, và chiều dài tối đa của điểm đầu ra là 150m |
| Cài đặt trạm slave | |
| Cài đặt IP | Thiết lập bằng công tắc quay số hoặc trang web |
| Số lượng trạm tối đa cho mỗi phân đoạn | 255 (Số lượng cụ thể của các trạm hỗ trợ được xác định bởi trạm chính) |
| Môi trường làm việc | |
| Nhiệt độ hoạt động | -20~60°C |
| Độ ẩm làm việc | 5% ~ 90% (không ngưng tụ) |
| Độ cao | Dưới 2000 mét (80kPa) |
| Mức độ bảo vệ | IP20 |
| Kích thước (L* W* H) | 27mm*94mm*114mm |
Chi tiết đặt hàng
| Thông số kỹ thuật | Sản phẩm số |
| Mô-đun độc lập OM523S, Modbus TCP/IP, bus S7-TCP/IP, 2 cổng RJ45, nguồn điện 24VDC, với địa chỉ IP của trạm quay số 8 bit, sản phẩm đi kèm với 16DI (sản nhập chung yin / chung yang),16DO (sản lượng PNP), mức độ bảo vệ IP20, hỗ trợ cài đặt đường ray DN35 |
OM523S-1BL22-TCP |
| Mô-đun độc lập OM523S, Modbus TCP/IP, bus S7-TCP/IP, 2 cổng RJ45, nguồn điện 24VDC, với địa chỉ IP của trạm quay số 8 bit, sản phẩm đi kèm với 16DI (sản nhập chung yin / chung yang),16DO (NPN output), mức độ bảo vệ IP20, hỗ trợ cài đặt đường ray DN35 |
OM523S-1NL22 - TCP |
Hình vẽ cơ khí
Kết nối
