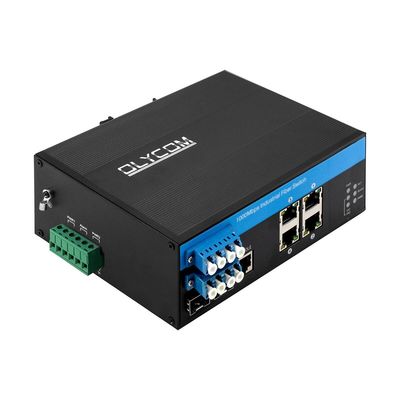

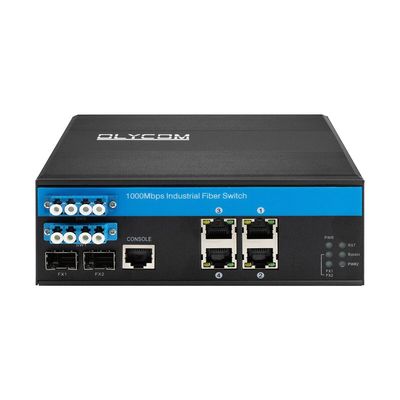

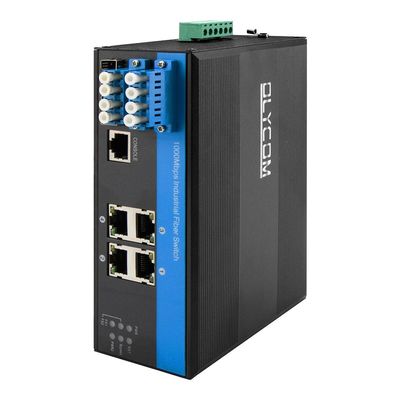

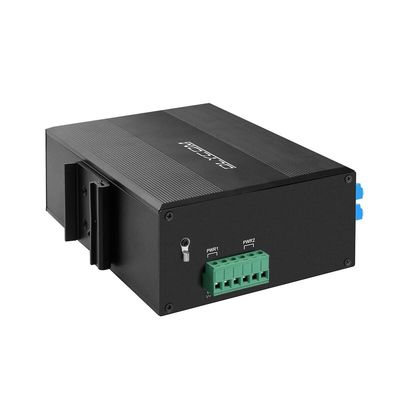

Switch công nghiệp quản lý L2 với chức năng Bypass D2*2B
Đầu nối LC đơn mode để bảo vệ đường truyền quang
Các tính năng chính của bộ chuyển mạch Bypass quang được quản lý
IM-FBS240GW là bộ chuyển mạch bypass sợi quang công nghiệp 10/100/1000 Mbps hỗ trợ các tính năng sau
Và là một bộ phận không thể thiếu của hệ thống bảo vệ truyền thông quang, bộ bypass sợi quang có độ tin cậy và ổn định cao cho các nhu cầu đường truyền quang khác nhau như
Đồng thời, bộ chuyển mạch bypass sợi quang có đặc điểm
Thông số kỹ thuật của Switch Gigabit Công nghiệp Toàn phần
|
Tên sản phẩm |
Công nghiệp quản lý 10/100/1000Mbps Switch Bypass Sợi quang (2F+4TP) |
|
Mã sản phẩm |
IM-FBS240GW |
|
Cổng |
2 x 2.5G Cổng SFP SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 4x10/100/1000M UTP RJ45 (Hỗ trợ tự động dò MDI/MDIX ) |
|
Tiêu chuẩn |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
ID VLAND |
4096 |
|
Jumbo Frame |
9.6KB |
|
Bảng địa chỉ MAC |
8K |
|
Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Băng thông hệ thống:58Gbps (không tắc nghẽn) Dung lượng DRAM: 128M Dung lượng Flash: 16M |
|
Phương tiện mạng |
10BASE-T: Cáp xoắn đôi không bọc chống (CAT3, CAT4, CAT5) (≤100m) 100/1000BASE-TX: Cáp xoắn đôi có bọc chống (CAT5 trở lên) (≤100m) Cổng SFP, khoảng cách truyền: 20Km, 40Km, 60Km, 80Km, 100Km |
|
Đèn LED |
Nguồn, mạng, sợi quang, bypass |
|
Nguồn điện |

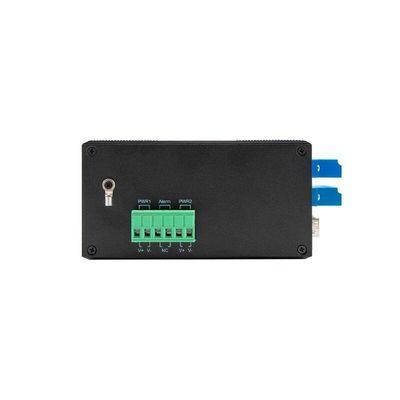

Điện áp đầu vào: DC 12-52V; Nguồn không tải: 5W; Kết nối ngược: hỗ trợ |
|
Môi trường |
Nhiệt độ làm việc:Temp:-40°～ 75°C ; Nhiệt độ lưu trữ:Temp:-40°～ 85°C;Độ ẩm làm việc:10%～90%, không ngưng tụ; Độ ẩm lưu trữ:10%～95%, không ngưng tụ |
|
Tiêu chuẩn công nghiệp |
EMI:FCC Phần 15 Phụ lục B Loại A, EN 55022 Loại A EMS: EN 61000-4-2 (ESD) Cấp 3, EN 61000-4-3 (RS) Cấp 3, EN 61000-4-4 (EFT) Cấp 3, EN 61000-4-5 (Chống sét lan truyền) Cấp 3, EN 61000-4-6 (CS) Cấp 3, EN 61000-4-8; Kiểm soát giao thông: NEMA-TS2; Rung động: IEC 60068-2-6; Rơi tự do: IEC 60068-2-32; Va đập: IEC 60068-2-27; Giao thông đường sắt: EN 50121-4 |
|
An toàn |
Dấu CE, thương mại ; CE/LVD EN60950 |
|
Thông tin cơ khí |
Vỏ: Vỏ kim loại có rãnh ; Lớp an toàn: IP40; Kích thước:155 x 113x 60mm; |
|
Bảo hành |
3 năm |
|
Bypass Sợi quang |
|||
|
Loại |
Đơn vị |
Thông số kỹ thuật |
|
|
Dải bước sóng |
nm |
850±40/1300±40 |
1260~1650 |
|
Bước sóng kiểm tra |
nm |
850/1300 |
1310/1550 |
|
Suy hao chèn |
dB |
Điển hình:0.6 Tối đa:1.0 |
Điển hình:0.6 Tối đa:1.0 |
|
Suy hao phản xạ |
dB |
MM≥30 SM≥50 |
|
|
Nhiễu xuyên kênh |
dB |
MM≥35 SM≥55 |
|
|
Suy hao phân cực |
dB |
≤0.05 |
|
|
Suy hao bước sóng |
dB |
≤0.05 |
|
|
Suy hao nhiệt độ |
dB |
≤0.05 |
|
|
Khả năng lặp lại |
dB |
≤0.05 |
|
|
Điện áp hoạt động |
v |
3.3V-5V |
|
|
Tuổi thọ |
lần |
≥100000000 |
|
|
Thời gian chuyển mạch |
ms |
≤10 |
|
|
Công suất quang truyền dẫn |
mw |
≤500 |
|
|
Nhiệt độ hoạt động |
ºc |
-20~+70 |
|
|
Nhiệt độ lưu trữ |
ºc |
-40~+85 |
|
Ứng dụng
Các bước sản xuất
Hàn: Hàn các linh kiện cần thiết
Làm sạch: Để tránh mọi trục trặc có thể xảy ra do bụi hoặc mảnh vụn trên bảng mạch PCB.
Lắp ráp: Lắp ráp các bộ phận của sản phẩm, như bảng điều khiển, vít, bảng mạch PCB.
Kiểm tra: Để đảm bảo sản phẩm hoạt động tốt về cơ bản sau khi lắp ráp
Lão hóa: Để kiểm tra xem sản phẩm có hoạt động ổn định trong thời gian dài mà không gặp sự cố nhỏ nào như đèn LED báo, điện áp hay không. Việc này thường kéo dài từ 24 đến 48 giờ.
Kiểm tra: Để kiểm tra xem sản phẩm có xử lý tín hiệu dữ liệu hoặc video đúng cách hay không. Có mất dữ liệu không? Tốc độ truyền có đúng không? Có lỗi gói dữ liệu nào không? Những câu hỏi như vậy sẽ được xác minh trong quy trình này.
Kiểm tra QC: Đây là lần kiểm tra chất lượng sản phẩm thứ ba và cũng là cuối cùng. Nếu mọi thứ ổn, nhân viên đóng gói của chúng tôi sẽ đóng gói theo yêu cầu của khách hàng và dán nhãn sản phẩm lên hộp đóng gói.
Sau khi hoàn thành tất cả các bước trên, sản phẩm sẽ được đưa ra thị trường.
Câu hỏi thường gặp:
Switch bypass quang là gì?
A: Nó còn được gọi là TAP bypass, dùng để chuyển mạch tự động các nút bị lỗi khi mất điện hoặc xảy ra sự cố, điều này đảm bảo truyền dẫn quang hoàn chỉnh.
Nó được sử dụng ở đâu?
A: Nó chủ yếu được sử dụng để ngăn chặn sự cố mạng, bảo vệ mạng hoặc kiểm soát hệ thống mạng trong viễn thông quang.
Nó có thể được sử dụng trong các kiến trúc mạng sợi quang vòng hoặc tuyến tính như hệ thống thông tin liên lạc đường sắt, tự động hóa nhà máy và trạm biến áp.
Các tùy chọn đặt hàng là gì?
A: Có đầu nối SC đơn mode (4 cổng), LC đơn mode (4 cổng và 8 cổng) và LC đa mode (4 cổng và 8 cổng) cho bạn lựa chọn như hình dưới đây.
Các bộ bypass quang của bạn có hoạt động với các switch khác không?
A: Có, thiết bị này hoạt động ở cấp độ truyền dẫn quang và không liên quan đến bất kỳ giao thức mạng nào.
Nó có thể hoạt động với bất kỳ switch nào có tốc độ quang khác nhau (100M/1G/2.5G/10G/25G/40G/100G).
Có thể hỗ trợ lắp đặt trên tường không?

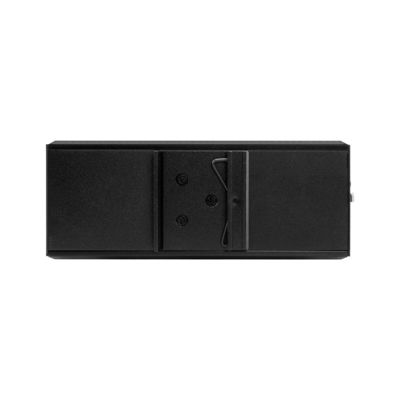

A: Có, cài đặt tiêu chuẩn là ray DIN. Chúng tôi cũng có một bảng điều khiển phía sau đặc biệt với các lỗ lắp đặt để gắn tường.
Sẽ có một cặp móc treo trong danh sách đóng gói.
