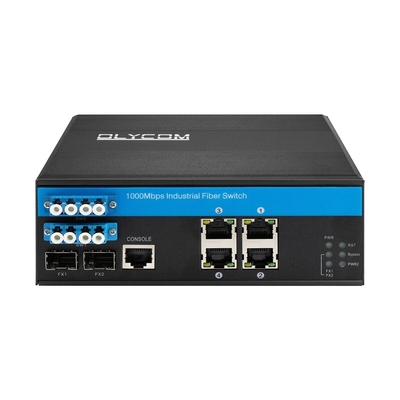

Chuyển đổi công nghiệp được quản lý L2 với chức năng bỏ qua 2 * 2B
Bộ kết nối SM LC để bảo vệ đường quang
Các đặc điểm chính của công tắc Bypass quang được quản lý
IM-FBS240GW là một công nghệ chuyển đổi bỏ qua sợi sợi 10/100/1000 Mbps hỗ trợ các tính năng sau
Và như một phần không thể thiếu của hệ thống truyền thông quang học & bảo vệ, các đường bỏ qua sợi rất đáng tin cậy và ổn định cho nhu cầu đường quang khác nhau như
Trong khi đó, các công tắc truyền sợi đặc trưng
Thông số kỹ thuật của Industrial Full Gigabit Switch
|
Tên sản phẩm |
10/100/1000Mbps Quản lý công nghiệp Chuyển đổi bỏ qua sợi (2F+4TP) |
|
Mô hình số. |
Tôi...FBS240GW |
|
Cảng |
2 x2.5G Cổng SFP SM:1310nm/1550nm,20km;1490nm/1550nm,40~120Km;MM:1310nm,2km;4x10/100/1000M UTP RJ45 ((Hỗ trợ MDI / MDIX tự động cảm biến) |
|
Tiêu chuẩn |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAND ID |
4096 |
|
Khung Giống |
9.6KB |
|
Bảng địa chỉ MAC |
8K |
|
Tính năng chuyển đổi |
Phương thức truyền: lưu trữ và chuyển tiếp băng thông hệ thống:58Gbps (không tắc nghẽn giao thông) Kích thước DRAM: 128M Kích thước đèn flash: 16M |
|
Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) Cổng SFP, khoảng cách truyền: 20km, 40km, 60km, 80km, 100km |
|
Đèn LED |
Điện, mạng, sợi, bypass |
|
Nguồn cung cấp điện |

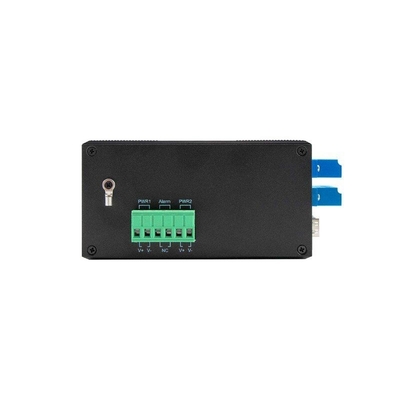

Điện áp đầu vào:DC12-52V;Năng lượng không tải:5W; Kết nối ngược:hỗ trợ |
|
Môi trường |
Làm việcTemp: -40°75°C;Lưu trữTemp: -40° ∼ 85°C;Độ ẩm làm việc:10%~90%,không ngưng tụ;Độ ẩm lưu trữ: 10%~95%,không ngưng tụ |
|
Tiêu chuẩn ngành |
EMI:FCC Phần 15 Phần B lớp A,EN 55022 lớp A EMS:EN 61000-4-2 (ESD) Mức 3,EN 61000-4-3 (RS) Mức 3, EN 61000-4-4 (EFT) Mức 3,EN 61000-4-5 (Tăng cường) Mức 3, EN 61000-4-6 (CS) Mức 3,EN 61000-4-8;Kiểm soát giao thông:NEMA-TS2;Động lực:IEC 60068-2-6;Thất tự do:IEC 60068-2-32;Sốc:IEC 60068-2-27;Giao thông đường sắt:EN 50121-4 |
|
An toàn |
Nhãn CE, thương mại;CE/LVD EN60950 |
|
Thông tin cơ khí |
Vỏ:Vỏ kim loại lợp;Lớp an toàn:IP40; Kích thước:155 x113x 60mm; |
|
Bảo hành |
3 năm |
|
Phương pháp Bypass Sợi |
|||
|
Nhóm |
Đơn vị |
Thông số kỹ thuật |
|
|
Phạm vi bước sóng |
nm |
850±40/1300±40 |
1260~1650 |
|
Độ dài sóng thử nghiệm |
nm |
850/1300 |
1310/1550 |
|
Thêm mất mát |
dB |
Loại:0.6 tối đa:1.0 |
Loại:0.6 tối đa:1.0 |
|
Lợi nhuận mất mát |
dB |
MM≥30 SM≥50 |
|
|
Truyền thông qua kênh |
dB |
MM≥35 SM≥55 |
|
|
Mất phân cực |
dB |
≤0.05 |
|
|
Mất bước sóng |
dB |
≤0.05 |
|
|
Mất nhiệt độ |
dB |
≤0.05 |
|
|
Khả năng lặp lại |
dB |
≤0.05 |
|
|
Điện áp hoạt động |
v |
3.3V-5V |
|
|
Thời gian sử dụng |
thời gian |
≥100000000 |
|
|
Thời gian chuyển đổi |
ms |
≤10 |
|
|
Năng lượng quang truyền |
mw |
≤ 500 |
|
|
Nhiệt độ hoạt động |
c |
-20~+70 |
|
|
Nhiệt độ lưu trữ |
c |
-40~+85 |
|
Ứng dụng
Các bước sản xuất
Phối hàn: hàn các thành phần cần thiết
Làm sạch: Để tránh bất kỳ rối loạn chức năng nào do bụi hoặc mảnh vỡ trên bảng PCB.
Lắp ráp: Xây dựng các thành phần của một sản phẩm, như bảng, vít, bảng PCB.
Kiểm tra: Để đảm bảo sản phẩm hoạt động tốt sau khi lắp ráp
Lão hóa: Để kiểm tra xem sản phẩm có thể hoạt động trơn tru trong thời gian dài mà không có bất kỳ sự cố nhỏ như chỉ số LED, điện áp.
Kiểm tra: Để kiểm tra xem sản phẩm có thể xử lý dữ liệu hoặc tín hiệu video một cách chính xác.
Kiểm tra QC: Đây là lần kiểm tra thứ ba và cũng là lần kiểm tra cuối cùng về chất lượng sản phẩm. Nếu tốt, nhân viên đóng gói của chúng tôi sẽ đóng gói theo yêu cầu của khách hàng và gắn nhãn sản phẩm vào hộp đóng gói.
Khi tất cả những điều trên đã được thực hiện, sản phẩm sẽ được đưa ra thị trường.
FAQ:
Chuyển mạch quang học là gì?
A: nó cũng được gọi là TAP bỏ qua được sử dụng để tự động chuyển đổi các nút bị lỗi khi mất điện hoặc thất bại xảy ra, điều này đảm bảo truyền quang hoàn chỉnh.
Nó được sử dụng ở đâu?
A: Nó chủ yếu được sử dụng để ngăn chặn sự gián đoạn mạng, bảo vệ mạng hoặc kiểm soát hệ thống mạng trong viễn thông quang học.
Nó có thể được sử dụng trong các kiến trúc mạng sợi nhẫn hoặc tuyến tính như hệ thống truyền thông đường sắt, tự động hóa nhà máy và trạm phụ điện.
Các lựa chọn đặt hàng là gì?
A: Có kết nối SC single mode ((4 cổng), LC single mode ((4 cổng và 8 cổng) và LC multimode ((4 cổng và 8 cổng) cho sự lựa chọn của bạn như dưới đây hình ảnh.
Các thiết bị bypass quang học của anh có thể hoạt động với các công tắc khác nhau không?
A: Vâng, thiết bị này là về mức độ truyền quang và không liên quan đến bất kỳ giao thức mạng.
Nó có thể hoạt động với bất kỳ công tắc nào có tốc độ quang khác nhau ((100M / 1G / 2.5G / 10G / 25G / 40G / 100G).
Nếu có thể hỗ trợ lắp tường?

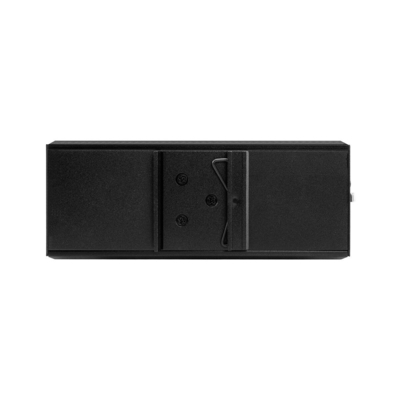

A: Vâng, cài đặt tiêu chuẩn là đường ray DIN. Chúng tôi cũng có một tấm sau đặc biệt với lỗ gắn để gắn tường.
Sẽ có một cặp treo treo trong danh sách đóng gói.
