Mô-đun quang học máy bay không người lái phù hợp với CE TTL Dữ liệu FC/ST/SC Sợi20KM/40KM/60KM/80KM

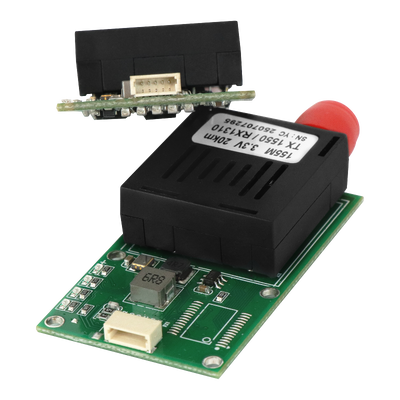

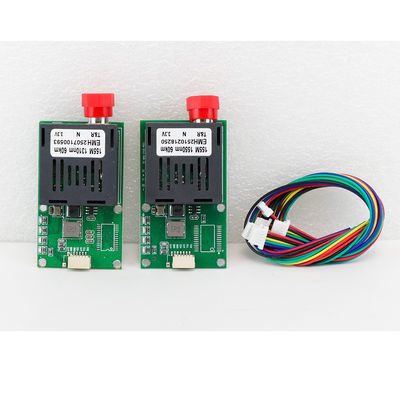

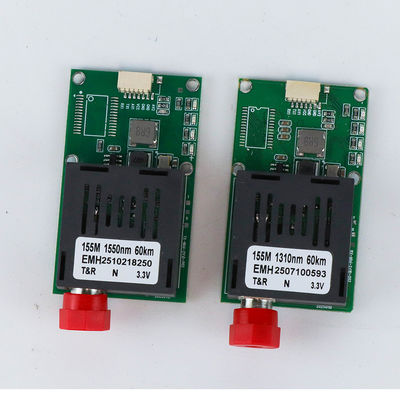

Mô-đun Drone Sợi Quang Có Dây


Đầu trên không

Bước sóng của cáp quang ở đầu trên không là 1490nm, và giao diện được định nghĩa là: RX/TX/AV/VCC/GND. RX được kết nối với CRSFTX của bộ điều khiển bay, TX được kết nối với CRSFRX của bộ điều khiển bay, và AV được kết nối với cổng xuất tín hiệu AV của bộ điều khiển bay.

Đầu dưới mặt đất

Bước sóng của cáp quang ở đầu dưới mặt đất là 1550nm, và giao diện được định nghĩa là: RX/TX/AV/CC/GND. RX được kết nối với CRSFTX của bộ thu điều khiển từ xa, TX được kết nối với CRSFRX của bộ thu điều khiển từ xa, và AV được xuất ra cổng nhập tín hiệu AV của màn hình hoặc VTX. Mô tả: Thiết bị này được phát triển cho hệ thống truyền tín hiệu của drone với 1 video analog và 1 tín hiệu mức TTL. Thiết bị có các đặc điểm an toàn và đáng tin cậy, hiệu suất ổn định, trọng lượng tổng thể nhẹ và hiệu suất chi phí cao.


Các hệ thống truyền thông drone công nghiệp đòi hỏi nhiều hơn là truyền dữ liệu không dây đơn giản. Khi khả năng tải trọng tiếp tục phát triển, các drone hiện đại phải xử lý đồng thời điều khiển bay, viễn trắc, video độ nét cao, xử lý AI và nhiều loại dữ liệu cảm biến khác nhau trong khi vẫn duy trì liên lạc đáng tin cậy trên khoảng cách xa.

Các mô-đun truyền thông cáp quang cung cấp một giải pháp lý tưởng bằng cách cung cấp độ trễ cực thấp, băng thông cao, khả năng miễn nhiễm điện từ mạnh và truyền dẫn đường dài an toàn. Chúng được triển khai rộng rãi trong các drone có dây, drone công nghiệp và các hệ thống không người lái quan trọng.

1. Truyền điều khiển bay & Viễn trắc

Mô-đun cáp quang TTL cung cấp kênh truyền thông nối tiếp trong suốt giữa bộ điều khiển bay và trạm điều khiển mặt đất.

Dữ liệu được truyền điển hình bao gồm:

* Lệnh điều khiển bay

* Nhiệm vụ điểm bay tự động

* Lệnh quay về nhà

* Dữ liệu định vị GPS

* Thông tin trạng thái IMU

* Hướng la bàn

* Độ cao và tốc độ

* Trạng thái pin

* Giám sát tình trạng động cơ

* Phản hồi viễn trắc thời gian thực

Vì giao tiếp điều khiển bay rất quan trọng về an toàn, kênh nối tiếp được thiết kế để cung cấp truyền dẫn ổn định, xác định và độ trễ thấp trên khoảng cách xa.

2. Truyền video độ nét cao

Mô-đun cáp quang Gigabit Ethernet được thiết kế cho các tải trọng yêu cầu băng thông cao, cần giao tiếp IP liên tục.

Các ứng dụng điển hình bao gồm:

* Camera HD 1080P / 4K

* Luồng video H.264 / H.265

* Camera hai phổ EO/IR

* Camera giám sát toàn cảnh

* Hệ thống camera PTZ

* Thiết bị tải trọng dựa trên IP

Giao diện Gigabit Ethernet cung cấp đủ băng thông để truyền video thời gian thực trong khi vẫn duy trì chất lượng hình ảnh tuyệt vời trên các liên kết cáp quang đường dài.

3. Tính toán AI & Tải trọng thông minh

Các drone công nghiệp hiện đại ngày càng tích hợp các nền tảng tính toán biên dựa trên AI để phân tích hình ảnh thời gian thực và ra quyết định tự động.

Các tải trọng điển hình bao gồm:

* Máy tính biên AI

* Nền tảng NVIDIA Jetson

* Máy tính công nghiệp nhúng

* Hệ thống nhận dạng đối tượng

* Hệ thống theo dõi thông minh

* Hệ thống kiểm tra tự động

Kênh cáp quang Ethernet cho phép truyền tốc độ cao các kết quả xử lý AI, thông tin cảm biến và giao tiếp mạng giữa thiết bị trên không và trạm mặt đất.

4. Hệ thống LiDAR, Radar và Lập bản đồ

Drone khảo sát và kiểm tra thường mang theo thiết bị cảm biến tốc độ dữ liệu cao.

Các tải trọng điển hình bao gồm:

* Máy quét LiDAR

* Hệ thống radar SAR

* Camera đa phổ

* Camera siêu phổ

* Hệ thống chụp ảnh toàn cảnh

* Thiết bị lập bản đồ 3D

Các cảm biến này liên tục tạo ra khối lượng dữ liệu lớn, làm cho Gigabit Ethernet qua cáp quang trở thành giải pháp truyền dẫn lý tưởng.

5. Drone kiểm tra công nghiệp

Các hệ thống truyền thông cáp quang được sử dụng rộng rãi cho các nhiệm vụ kiểm tra công nghiệp, nơi cần có liên lạc ổn định.

Các ứng dụng điển hình bao gồm:

* Kiểm tra đường dây truyền tải điện

* Kiểm tra tua bin gió

* Kiểm tra đường ống dầu khí

* Cơ sở hóa dầu

* Kiểm tra đường sắt

* Kiểm tra cơ sở hạ tầng đường cao tốc

* Giám sát cầu

* Nhà máy điện mặt trời

* Cơ sở hạ tầng thành phố thông minh

Truyền dẫn cáp quang cung cấp khả năng chống nhiễu điện từ tuyệt vời thường thấy trong môi trường công nghiệp.

6. Hệ thống Drone có dây

Drone có dây yêu cầu liên lạc liên tục và đáng tin cậy giữa nền tảng trên không và trạm mặt đất.

Cáp truyền thông có dây điển hình bao gồm:

* Cáp quang gia cố Kevlar

* Thành phần chịu lực kéo cao

* Vỏ bảo vệ linh hoạt

* Sợi quang đơn mode

Các thông số kỹ thuật phổ biến bao gồm:

* Sợi quang đơn mode G.657.A2

* Cấu trúc 2 lõi hoặc 4 lõi

* Đường kính cáp 1.2 mm

* Độ bền kéo 100 N

Cấu trúc này cho phép cuộn và tháo cuộn liên tục trong khi vẫn duy trì liên lạc ổn định trong các nhiệm vụ kéo dài.

7. An toàn công cộng & Ứng phó khẩn cấp

Các mô-đun truyền thông drone cáp quang rất phù hợp cho các hoạt động an toàn công cộng yêu cầu liên lạc đáng tin cậy, không bị nhiễu.

Các ứng dụng điển hình bao gồm:

* Cứu hộ khẩn cấp

* Hỗ trợ chữa cháy

* Ứng phó thảm họa

* Giám sát lũ lụt

* Tìm kiếm và cứu nạn (SAR)

* Quản lý giao thông

* Tuần tra biên giới

* Giám sát thực thi pháp luật

Truyền thông quang đáng tin cậy giúp đảm bảo thực hiện nhiệm vụ không bị gián đoạn trong môi trường phức tạp.

8. Hệ thống Drone Quốc phòng & Chống gây nhiễu

Không giống như truyền thông RF thông thường, truyền dẫn cáp quang miễn nhiễm với nhiễu điện từ và gây nhiễu tần số vô tuyến.

Các ứng dụng liên quan đến quốc phòng điển hình bao gồm:

* Giám sát chiến thuật

* An ninh biên giới

* Giám sát bờ biển

* Hỗ trợ tác chiến điện tử

* Hệ thống drone chống gây nhiễu

* Truyền dữ liệu an toàn

Liên kết cáp quang vật lý cung cấp liên lạc cực kỳ đáng tin cậy cho các hoạt động quan trọng, nơi tính toàn vẹn của liên lạc là cần thiết.

9. Kiến trúc truyền thông Drone hai kênh

Một triển khai công nghiệp phổ biến kết hợp hai kênh truyền thông độc lập:

TTL qua cáp quang

* Điều khiển bay

* Viễn trắc

* Truyền thông cảm biến

* Lệnh nhiệm vụ

Gigabit Ethernet qua cáp quang

* Video HD

* Tính toán AI

* Camera IP

* LiDAR

* Radar

* Tải trọng mạng

Bằng cách tách lưu lượng điều khiển khỏi dữ liệu tải trọng băng thông cao, hệ thống giảm thiểu nhiễu truyền thông và cải thiện độ tin cậy hoạt động tổng thể.

Kích thước
