Tổng quan dự án
Một khách hàng yêu cầu một hệ thống truyền DWDM điểm đến điểm công suất cao để kết nối hai vị trí trung tâm dữ liệu qua cơ sở hạ tầng sợi tối hiện có.
Các yêu cầu chính bao gồm:
|
Điểm |
Yêu cầu |
|
Loại dịch vụ |
10GE Ethernet |
|
Công suất ban đầu |
200G |
|
Sự mở rộng trong tương lai |
400G |
|
Khoảng cách sợi |
50km |
|
Mất chất xơ |
15~18dB |
|
Bảo vệ |
Bảo vệ đường quang (OLP) |
|
Kiến trúc |
DWDM điểm đến điểm |
|
Chiến lược mở rộng |
Thanh toán khi bạn lớn lên |
Khách hàng dự định chỉ kích hoạt dịch vụ 20 x 10G trong giai đoạn ban đầu và mở rộng sang dịch vụ 40 x 10G sau đó mà không thay thế nền tảng DWDM hiện có.
Mục tiêu thiết kế
Thiết kế dự án tập trung vào các mục tiêu kỹ thuật sau:
Hỗ trợ truyền kết nối 200G trên sợi 50km
Cho phép nâng cấp liền mạch lên 400G
Đảm bảo ổn định truyền tải cao dưới sự suy giảm 15 ~ 18dB
Cung cấp sự dư thừa bảo vệ quang học
Tối thiểu hóa CAPEX trong giai đoạn triển khai 1
Bảo vệ đầu tư lớp quang cho việc mở rộng trong tương lai
Kiến trúc giải pháp
Giải pháp được đề xuất dựa trênNền tảng DWDM liên kết Olycom OM5800 DCI-BOX.
1. Kiến trúc hệ thống
Khu vực A
↓

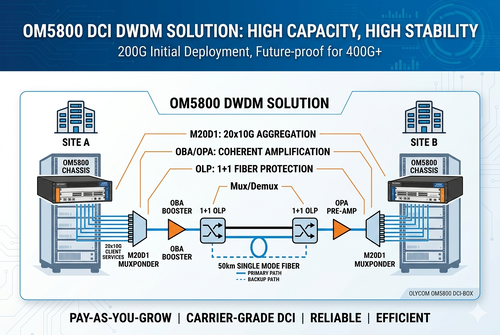

Nền tảng DWDM OM5800
↓
50km Sợi một chế độ
↓
Nền tảng DWDM OM5800
↓
Địa điểm B
2. Cấu hình thiết bị
2.1 Lớp quang học
|
Mô-đun |
Chức năng |
|
OMD08 |
8CH DWDM Mux/Demux |
|
OP1 |
Bảo vệ đường quang 1+1 |
|
OBA |
Bộ khuếch đại tăng cường |
|
OPA |
Bộ khuếch đại trước |
|
OCM (Tự chọn) |
Giám sát kênh quang học |
|
OTDR (không cần thiết) |
Giám sát sợi |
2.2 Lớp điện
Giai đoạn 1 ¢ Việc triển khai 200G
|
Mô-đun |
Chức năng |
|
M20D1 |
20 x 10GE → 1 x 200G muxponder gắn kết |
Giai đoạn 2 ️ Sự mở rộng 400G
|
Mô-đun |
Chức năng |
|
2*M20D1 |
2 * 20 x 10GE → 2 x 200G muxponder liên kết |
|
T4Q1 ((Tự chọn) |
4 x 100GE → 1 x 400G bộ chuyển tín kết hợp |
Chi tiết thiết kế kỹ thuật
1. Tập hợp dịch vụ khách hàng
Thẻ muxponder M20D1 tổng hợp hai mươi dịch vụ khách hàng 10GE thành một bước sóng quang hợp 200G.
Đặc điểm kỹ thuật
|
Parameter |
Thông số kỹ thuật |
|
Giao diện khách hàng |
20 x SFP+ 10GE |
|
Giao diện đường |
1 x CFP2-DCO 200G |
|
DWDM Grid |
50GHz C-band Tunable |
|
Phương thức điều chỉnh |
QPSK / 16QAM |
|
FEC |
oFEC |
|
Bản đồ dịch vụ |
ODU2 → ODUC2 → OTUC2 |
Mô-đun CFP2-DCO phù hợp cung cấp dung nạp OSNR được tăng cường và hiệu suất truyền tải được cải thiện so với quang màu xám truyền thống.
2. Phân tích ngân sách liên kết quang học
Điều kiện sợi
|
Điểm |
Giá trị |
|
Khoảng cách sợi |
50km |
|
Thiệt giảm sợi |
15~18dB |
|
Tỷ lệ kết nối/splice |
2 ~ 3dB |
|
Tổng tổn thất liên kết ước tính |
18~21dB |
Bởi vì tổng suy giảm quang học tiếp cận ngưỡng độ nhạy của máy thu liên kết, việc khuếch đại EDFA được giới thiệu.
Thiết kế khuếch đại EDFA
Giải pháp áp dụng:
|
Loại khuếch đại |
Vị trí |
|
OBA |
Động lực bên truyền |
|
OPA |
Nhận Side Pre-Amplifier |
Tăng cường đường dây OLA tùy chọn có thể được thêm cho việc triển khai công suất cao hơn trong tương lai.
Đặc điểm của EDFA
|
Điểm |
Giá trị |
|
Lợi ích |
Tối đa 33dB |
|
Năng lượng đầu ra |
Tối đa +20dBm |
|
Con số tiếng ồn |
Thông thường 5dB |
|
Nhóm làm việc |
C-band 1528 ~ 1565nm |
Thiết kế bộ khuếch đại đảm bảo biên OSNR đủ cho truyền 200G phù hợp trên toàn bộ dải quang.
3. Kế hoạch kênh DWDM
Giai đoạn 1
|
Tài nguyên |
Sử dụng |
|
Các kênh hoạt động |
1 |
|
Khả năng sử dụng |
200G |
|
Các kênh được lưu trữ |
7 |
Giai đoạn 2
|
Tài nguyên |
Sử dụng |
|
Các kênh hoạt động |
2 |
|
Khả năng sử dụng |
400G |
|
Các kênh được lưu trữ |
Sự mở rộng trong tương lai |
Nền tảng OMD08 hỗ trợ tối đa 8 bước sóng trên lưới DWDM 50GHz, cho phép di chuyển trong tương lai về:
400G chiều sóng liên kết
800G chiều sóng liên kết
Mạng ROADM
Kiến trúc DCI đa vị trí
4Thiết kế bảo vệ quang học
Để đảm bảo tính liên tục dịch vụ, hệ thống tích hợp OP1 Optical Line Protection.
Các tính năng bảo vệ
|
Chức năng |
Mô tả |
|
Chế độ bảo vệ |
1+1 Bảo vệ sợi |
|
Thời gian chuyển đổi |
< 15 ms |
|
Chế độ hoạt động |
Tự động / thủ công |
|
Chế độ khôi phục |
Được hỗ trợ |
|
Giao diện |
Tên |
Chức năng |
|
Đường IN |
Giao diện đầu vào PA/LA/BA |
Cổng đầu vào năng lượng quang tín hiệu nhỏ. |
|
SIG OUT |
Giao diện đầu ra PA/LA/BA |
EDFA khuếch đại đầu ra cổng quang. |
|
OTDR IN1 |
OTDR Input Interface |
Cổng quang đầu vào tín hiệu OTDR |
|
MON OUT |
Cảng giám sát |
Giao diện giám sát hiệu suất EDFA, kết nối với OPM hoặc quang phổ. |
|
WDM COM |
Cổng COM |
Cổng quang WDM COM |
|
WDM 1510 |
1510 tín hiệu |
Cổng đèn tín hiệu 1510 |
|
WDM 1550 |
1550 tín hiệu |
1550 Cổng đèn tín hiệu |
|
OSC OUT |
Cổng đầu ra kênh giám sát |
Liên kết SFP RX để truyền thông tin quản lý mạng. |
|
RX |
Cổng đầu vào mô-đun quang |
Truyền thông tin quản lý mạng |
|
TX |
Cổng đầu ra mô-đun quang |
Truyền thông tin quản lý mạng |
Cơ chế bảo vệ
1Trong điều kiện bình thường: Giao thông chạy trên đường quang chính, ssợi điện tiếp tục sẵn sàng
2Khi phân hủy sợi hoặc gián đoạn xảy ra: Kiểm tra năng lượng quang học phát hiện bất thường
OP1 tự động chuyển giao thông sang đường dẫn dự phòngvàngắt dịch vụ được giảm thiểu đến milliseconds
Kiến trúc này cải thiện đáng kể tính sẵn có của mạng và độ tin cậy SLA.
5Chiến lược mở rộng trong tương lai
Khách hàng yêu cầu khả năng mở rộng lâu dài mà không cần thay thế phần cứng lớn.
Nền tảng OM5800 hỗ trợ:
|
Định hướng nâng cấp |
Khả năng |
|
200G → 400G |
Được hỗ trợ |
|
400G → 800G |
Được hỗ trợ |
|
Mạng lưới cố định → Mạng lưới linh hoạt |
Được hỗ trợ |
|
Điểm đến điểm → ROADM |
Được hỗ trợ |
Khách hàng có thể tăng dần băng thông dịch vụ trong khi sử dụng lại:
Chassis hiện có
DWDM mux/demux
Máy tăng cường quang học
Hệ thống bảo vệ
Cơ sở hạ tầng sợi
Điều này giảm thiểu chi phí nâng cấp trong tương lai và gián đoạn hoạt động.
Việc triển khai ở mức giá thùng
Cấu hình được đề xuất cho từng địa điểm
|
Thiết bị |
Số lượng |
|
Chassis OM5800 |
1 |
|
Thẻ M20D1 |
1~2 |
|
Thẻ OLP OP1 |
1 |
|
Bộ khuếch đại OBA |
1 |
|
Bộ khuếch đại OPA |
1 |
|
Mô-đun DWDM OMD08 |
1 |
|
Các mô-đun điện kép |
2 |
Ưu điểm hoạt động
1. Độ tin cậy cao:Công nghệ truyền thống nhất quán
2Sử dụng sợi hiệu quả
3Kiến trúc mô-đun
4Kiến trúc cấp tàu sân bay
Kết luận
Nền tảng DWDM liên kết OM5800 đã cung cấp thành công một giải pháp truyền DCI có thể mở rộng và cấp độ nhà cung cấp cho mạng quang điện ngầm 50km của khách hàng.
Dự án đạt được:
Việc triển khai 200G ban đầu
Con đường di chuyển trơn tru đến 400G
Giao thông đáng tin cậy trên 15 ~ 18dB mất mát quang học
Chuyển đổi bảo vệ quang nhanh
Bảo vệ đầu tư hạ tầng dài hạn
Trường hợp này chứng minh tính linh hoạt và khả năng mở rộng của nền tảng OM5800 cho các ứng dụng xương sống quang học DCI doanh nghiệp, giao thông vận tải và tàu điện ngầm.
