Thiết kế mô-đun nhỏ gọn - Giải pháp DWDM 400G / 800G
Tổng quan sản phẩm
OM5800 là một nền tảng truyền tải DCI OTN sáng tạo hàng đầu trong ngành được OLYCOM ra mắt.
OM5800 có các đặc điểm về kích thước nhỏ, khả năng truy cập dịch vụ lớn, truyền đường dài, GUI Web hoạt động và quản lý đơn giản và thuận tiện,hoạt động đáng tin cậy và tiết kiệm năng lượng và giảm phát thải, đáp ứng hiệu quả nhu cầu truyền kết nối giữa các trung tâm dữ liệu người dùng đường dài và băng thông lớn.
OM5800 có thiết kế mô-đun cho phép cả việc tách rời quang điện để giảm chi phí và quản lý tích hợp trong cùng một khung gầm.
Với khả năng SDN, nó tạo ra một kiến trúc mạng thông minh và mở.
Hệ thống hỗ trợ giao diện mô hình YANG dựa trên giao thức NetConf / YANG, đồng thời cung cấp nhiều phương pháp quản lý bao gồm Web GUI, CLI, NetConf và SNMP để hoạt động hợp lý.
Các đặc điểm chính
1. Tích hợp cực cao:
1U & 2U Chassis, 2U hỗ trợ 4 * 1.6T khe cắm dịch vụ, 1U hỗ trợ 2 * 1.6T khe cắm dịch vụ; thẻ dịch vụ tương thích
Bên khách hàng:
Hỗ trợ GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4 / 400GE vv ((xem chi tiết của thẻ để biết chi tiết)
Bên đường:
Hỗ trợ 100G/200G/400G/800Gbps mỗi sóng
2. Capacity cực lớn:
Một khung gầm duy nhất có thể mang đến dung lượng dịch vụ 6,4T, đạt đến mức hàng đầu trong ngành
3. Hoạt động cực kỳ đơn giản:
Định nghĩa linh hoạt, Web GUI bảo trì thông minh,
cải thiện khả năng vận hành điều khiển từ xa và
bảo trì
Hỗ trợ cổng mạng từ xa và cổng hàng loạt
truy cập, và hỗ trợ khởi động lại lạnh và nóng từ xa
Hỗ trợ nâng cấp từ xa khung và thẻ, nhập cấu hình từ xa và tải xuống nhật ký từ xa
4Thiết kế hộp trắng:
Hỗ trợ các giao thức Netconf dựa trên mô hình Yang
Web GUI/CLI/SNMP
Chờ cho giao diện quản lý mở, hỗ trợ API mở, và nhận ra việc tách quản lý
5. Thích hợp cho trung tâm dữ liệu và môi trường phòng máy:
Hỗ trợ cắm nóng dịch vụ / bộ điều khiển chính / giao diện Ethernet / quạt / thẻ điện
Toàn bộ máy có thiết kế không khí phía trước / sau không khí, với khả năng phân tán nhiệt mạnh
Master 1: 1 sao lưu, hỗ trợ Gigabit Ethernet
quản lý, hỗ trợ mạng OSPF
Tương thích với nguồn điện AC / HVDC /-48V cho các ứng dụng trung tâm dữ liệu.
Thông số kỹ thuật sản phẩm
|
Tên dự án |
Mô tả |
|
|
Công suất truyền tải |
96*200Gbps /60*400Gbps |
|
|
Đơn vị quản lý mạng |
1* Port USB Type-C Cổng MUX: 2*Cổng quản lý thiết bị MUX và DEMUX
|
|
|
Thẻ lớp điện |
200G TMUX hỗ trợ các dịch vụ 2*100G đến 1*200G kép |
|
|
Thẻ lớp quang học |

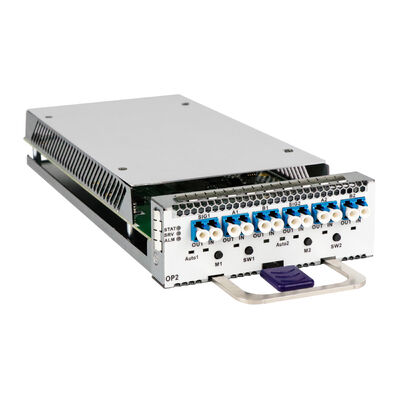

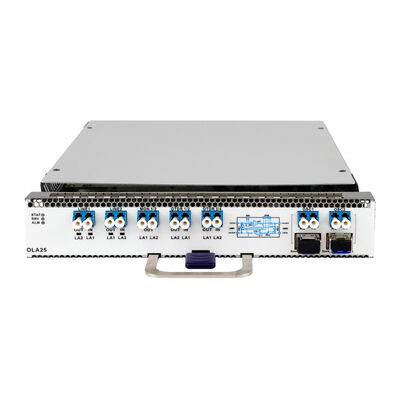

Thẻ WSS / Thẻ TFF / Thẻ OP / Thẻ OTDR / Thẻ OCM / Thẻ OA / Thẻ OLA / Thẻ PTM / Thẻ MUX 8 sóng / Thẻ MUX 48 sóng / Thẻ VMUX 48 sóng / Thẻ MUX 96 sóng |
|
|
Kích thước |
1/2 Thẻ dịch vụ |
216 mm (W) * 262 mm (D) * 40 mm (H) |
|
1/4 Thẻ dịch vụ |
107 mm (W) * 262 mm (D) * 40 mm (H) |
|
|
4U Chassis |
Hỗ trợ 16 * 1/4 khe cắm hoặc 8 * 1/2 khe cắm 442mm (W) * 485mm (D) * 176mm (H) |
|
|

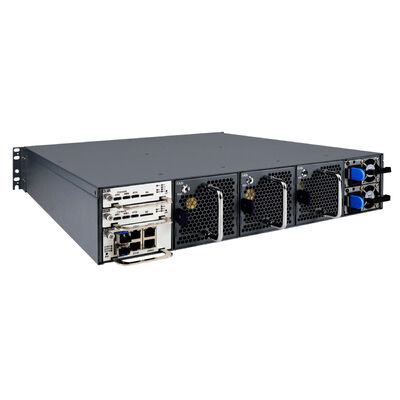

2U Chassis |
Hỗ trợ 8 * 1/4 khe cắm hoặc 4 * 1/2 khe cắm 442mm (W) * 485mm (D) * 88mm (H) |
|
|
1U Chassis |
Hỗ trợ 4 * 1/4 khe cắm và 2 * 1/2 khe cắm 442mm (W) * 485mm (D) * 44mm (H) |
|
|
Môi trường |
Nhiệt độ hoạt động |
-5°C ~ 45°C |
|
Nhiệt độ lưu trữ |
-40 °C ~ 80 °C |
|
|
Độ ẩm |
5% ~ 95% không ngưng tụ |
|
|
Nguồn năng lượng |
Phụ cấp hỗ trợ 2: 1: 1: AC220V / điện áp cao DC /-48V tùy chọn |
|
|
Sự phân tán quyền lực |
4U<2300W,2U <1300W; 1U <800W (dựa trên công suất đầy đủ/bạt quạt ở tốc độ đầy đủ), |
|
Khung kiểm soát chất lượng viễn thông
1Tiêu chuẩn chất lượng
Phù hợp với ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Bao gồm các yêu cầu cụ thể của khách hàng
Xác định các tiêu chuẩn: thông lượng, độ trễ, tiêu thụ năng lượng, độ bền
2Quá trình kiểm soát chất lượng
Kiểm tra đến: Kiểm tra các mô-đun quang, PCB, nguồn điện, vỏ
Kiểm soát sản xuất: Kiểm tra AOI, chất lượng hàn, sắp xếp quang học, xác minh cổng và PoE
Kiểm tra chức năng:
Chuyển đổi: thông lượng, VLAN, QoS, PoE
DWDM: độ chính xác bước sóng, OSNR, mức năng lượng quang
Kiểm tra môi trường: nhiệt độ (-40 ~ 75 °C), độ ẩm, rung động
Burn-in: hoạt động với tải trọng cao, mất tích gói và ổn định của màn hình
Kiểm tra cuối cùng: ngoại hình, nhãn hiệu, kiểm tra lại chức năng đầy đủ
3Thiết bị thử nghiệm
Máy phân tích quang phổ quang học (OSA)
Traffic Generator (throughput, latency)
Phân tích giao thức (TCP/IP, VLAN)
Các buồng môi trường và bảng rung động
4. Tài liệu
Các bản ghi thử nghiệm đầy đủ (báo cáo, hiệu chuẩn, chứng nhận)
Hệ thống kiểm soát chất lượng cho khả năng theo dõi và theo dõi khiếm khuyết
5. Cải thiện liên tục
Phân tích nguyên nhân gốc rễ (RCA)
Vòng lặp phản hồi của khách hàng
Đào tạo thường xuyên nhân viên
Kết quả: độ tin cậy cao hơn, tỷ lệ thất bại thấp hơn, giảm chi phí sau bán hàng.
