Bộ chuyển mạch mạng quang Gigabit không được quản lý, 4 cổng, xếp hạng IP40
Các tính năng chính của Bộ chuyển mạch mạng 4 cổng
Đây là giải pháp lý tưởng cho Giám sát IP, gió, điện, tàu điện ngầm PIS, tự động hóa lắp ráp, SCADA điện, xử lý nước thải, luyện kim, giao thông thông minh, giao thông đường sắt, quân sự và các ngành công nghiệp khác
Thông số kỹ thuật của Bộ chuyển mạch quang Gigabit
Tên sản phẩm | Bộ chuyển mạch quang công nghiệp 10/100/1000Mbps (2F+4TP) |
Model No. | IM-FS240GE |
Cổng |
2x100/1000M SFP Fiber SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500 mét 2x10/100/1000M UTP RJ45 (Hỗ trợ tự động cảm biến MDI/MDIX) 1x6-PIN Power Terminal Block |
Giao thức |
IEEE 802.3(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-TX) |
Tính năng chuyển mạch |
Chế độ truyền: lưu trữ và chuyển tiếp Độ trễ chuyển tiếp:<10us Băng thông hệ thống: 8Gbps (không tắc nghẽn) Tốc độ chuyển tiếp: 11.904Mmps MAC: 4K Kích thước bộ đệm gói: 1.75Mb |
Phương tiện mạng |
10BASE-T: CAT3, CAT4, CAT5 cáp xoắn đôi không che chắn (≤100m) 100/1000BASE-TX: CAT5 trở lên cáp xoắn đôi có che chắn (≤100m) |
Đèn LED |
Nguồn, Quang, Mạng, PoE PWR: Nguồn
Quang: FX1, FX2 Bật: truyền bình thường Tắt: truyền KHÔNG bình thường (mô-đun quang bị lỗi hoặc bị ngắt kết nối)
Màu cam đồng: chỉ báo PoE Bật: PoE đang hoạt động Tắt: PoE không hoạt động hoặc đây là thiết bị Non-PoE
Màu xanh lá cây đồng: chỉ báo tốc độ Bật: tốc độ truyền là 1000Mbps Nhấp nháy: đang truyền Tắt: Ngắt kết nối hoặc tốc độ hoạt động là 10/100Mbps |
Tiêu thụ điện năng | Đầy tải ≤5W |
Nguồn cấp |
Đầu vào DC12V~DC52V dự phòng, thường là DC12V/DC24V/DC48V Kết nối ngược: hỗ trợ |
Môi trường |
Nhiệt độ làm việc: -40°C~75°C Nhiệt độ bảo quản: -40°C~85°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Độ ẩm bảo quản: 10%~95%, không ngưng tụ |
Tiêu chuẩn công nghiệp |
ESD: IEC61000-4-2, ±15KV không khí, ±6KV tiếp xúc EFT: IEC61000-4-4, Chung ±6KV Tăng áp: IEC61000-4-5, Vi sai ±2KV, Chung±6KV |
Chứng nhận |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Phần 15 Subpart B(Class B) ANSI C63.4: 2014 |
Thông tin cơ học |
Vỏ: Vỏ kim loại gợn sóng, cấp IP40 Kích thước: 114*93*35mm Phương pháp lắp đặt: Lắp ray Din/Treo tường Trọng lượng: 0.35Kg/0.45Kg (Tịnh/Tổng) |
Bảo hành | 3 năm, hỗ trợ kỹ thuật trọn đời |
Thông tin Kích thước & Đóng gói
Ghi chú
Phụ kiện (giá đỡ ray DIN, mô-đun quang, nguồn điện, cáp vá, cáp mạng, v.v.) KHÔNG được bao gồm trong hộp đóng gói, vui lòng tự chuẩn bị hoặc mua một bộ hoàn chỉnh từ chúng tôi
Thông tin hộp vận chuyển
Kích thước sản phẩm: 11.4*9.3*3.5cm
Kích thước hộp bên trong: 23*16.5*5.8cm
Trọng lượng sản phẩm: 0.35Kg
Trọng lượng đóng gói: 0.45Kg
Kích thước hộp chính: 67*33*47cm
Số lượng đóng gói: 40 chiếc
Trọng lượng đóng gói: 20Kg
Ứng dụng
Phụ kiện
Mô-đun quang công nghiệp | |
OSPL1G05D | 1000BASE-SX |
OSPL1G06D | 1000BASE-SX (1310nm) |
OSPL1G20D | 1000BASE-LX |
OSPL1G40D | 1000BASE-EX |
OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
Nguồn điện DIN công nghiệp | |
IM-DAC220/DC12V1.67A | AC220V sang DC12V1.67A, -30℃~70℃ |
IM-DAC220/DC24V1A | AC220V sang DC24V1A, -30℃~70℃ |

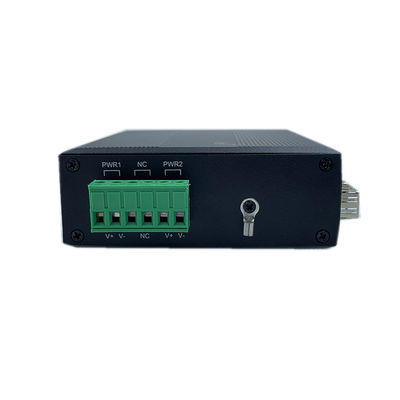

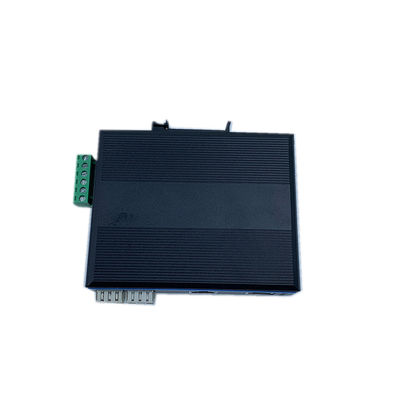

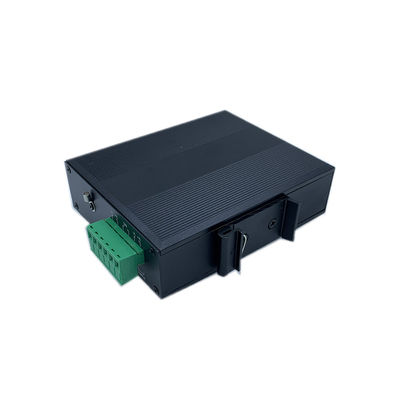

Ảnh
