Gigabit Ethernet 8 cổng quản lý công nghiệp Ethernet chuyển đổi với DIN Rail
Lời giới thiệu
IM-FS180GWManaged Industrial Ethernet Switch là bộ chuyển đổi sợi công nghiệp 10/100/1000 Mbps, nhiệt độ hoạt động -40 °C đến + 75 °C, hỗ trợ đầu vào điện áp kép cao cấp, hỗ trợ quản lý web,đáp ứng các yêu cầu về mức độ bảo vệ IP40 và cấp độ công nghiệp EMC, cài đặt đường ray DIN, vượt qua chứng nhận môi trường nguy hiểm và tuân thủ các tiêu chuẩn FCC và CE.Thiết kế công nghiệp đáng tin cậy có thể đảm bảo hoạt động liên tục và ổn định của hệ thống tự động hóa.
Các đặc điểm chính
8 x 10/100/1000Mbps Cổng tự động cảm biến TX RJ45
Cổng sợi SFP 1 x 1000Mbps
Hỗ trợ chẩn đoán cáp và có thể xác định điểm lỗi
Hỗ trợ quản lý IEEE802.3az EEE (Energy Efficient Ethernet), tối ưu hóa tiêu thụ điện
Hỗ trợ STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR))
Hỗ trợ Qos, phân loại vận chuyển Qos, Cos, điều khiển băng thông (đối hướng đầu vào / đầu ra), chống bão,các dịch vụ khác biệt
Hỗ trợ IEEE802.1q VLAN,cổng VLAN,dựa trên Mac VLAN,IP VLAN mạng con,Protocol VLAN,VLAN chuyển đổi, MVR
Hỗ trợ tổng hợp liên kết LACP IEEE802.3ad động, tổng hợp liên kết tĩnh
Hỗ trợ IGMP/MLD snooping V1/V2/V3, IGMP lọc / điều chỉnh, tìm kiếm IGMP
Báo cáo nhân viên IGMP hỗ trợ, MLD gián điệp
An toàn: dựa trên cổng và Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Hỗ trợ Cisco® như CLI, quản lý web, SNMP v1/v2c/v3, Telnet
Hỗ trợ nâng cấp phần mềm thông qua TFTP và HTTP, sự dư thừa phần cứng ngăn chặn việc nâng cấp thất bại
Hỗ trợ DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
Hỗ trợ RMON, MIB II, hình ảnh gương, nhật ký sự kiện, DNS, NTP/SNTP, IEEE802.1ab LLDP
Hỗ trợ máy chủ IPV6 Telnet / ICMP v6, SNMP, HTTP, SSH / SSL, NTP / SNTP,TFTP, QoS, ACL.
Đặc điểm hóa
| Tên sản phẩm | 10/100/1000Mbps Quá trình chuyển đổi Ethernet công nghiệp được quản lý ((1F+8TP) |
| Mô hình số. | IM-FS180GW |
| Cảng |
Cổng SFP 1 x 1000Mpbs SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Hỗ trợ cảm biến tự động MDI / MDIX) |
| Tiêu chuẩn | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID | 4096 |
| Khung Giống | 9.6KB |
| Kích thước bảng địa chỉ MAC | 8K |
| Tính năng chuyển đổi |
Phương thức truyền: lưu trữ và chuyển tiếp băng thông hệ thống:40Gbps (không tắc nghẽn giao thông) |
| Truyền thông mạng |
10BASE-T: CAT3, CAT4, CAT5 cặp xoắn không được che chắn ((≤ 100m) 100/1000BASE-TX: CAT5 hoặc cao hơn cặp xoắn được bảo vệ ((≤ 100m) Cổng SFP, khoảng cách truyền: 20km, 40km, 60km, 80km, 100km |
| Đèn LED | Điện, mạng, sợi |
| Nguồn cung cấp điện |

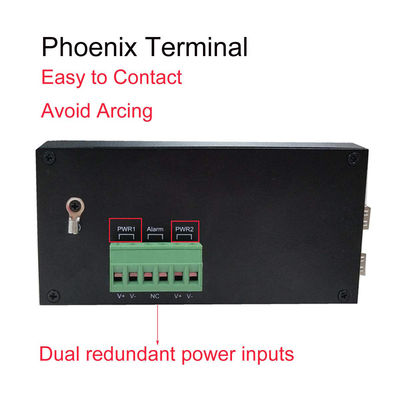

Điện áp đầu vào:DC 12-52V; công suất không tải:5W; Kết nối ngược: hỗ trợ |
| Môi trường | Nhiệt độ làm việc: -40 °C ~ 75 °C; Nhiệt độ lưu trữ: -40 °C ~ 85 °C; Độ ẩm làm việc: 10% ~ 90% không ngưng tụ; Độ ẩm lưu trữ: 10% ~ 95% không ngưng tụ |
| Tiêu chuẩn ngành |
EMI:FCC Phần 15 Phần B lớp A,EN 55022 lớp A EMS:EN 61000-4-2 (ESD) Mức độ 3,EN 61000-4-3 (RS) Mức độ 3,EN 61000-4-4 (EFT) Mức độ 3,EN 61000-4-5 (Surge) Mức độ 3,EN 61000-4-6 (CS) Mức độ 3,EN 61000-4-8; Kiểm soát giao thông:NEMA-TS2; rung động:IEC 60068-2-6; Tự do rơi:IEC 60068-2-32; Sốc:IEC 60068-2-27; Giao thông đường sắt:EN 50121-4 |
| An toàn | Nhãn CE, thương mại; CE/LVD EN60950 |
| Thông tin cơ khí |

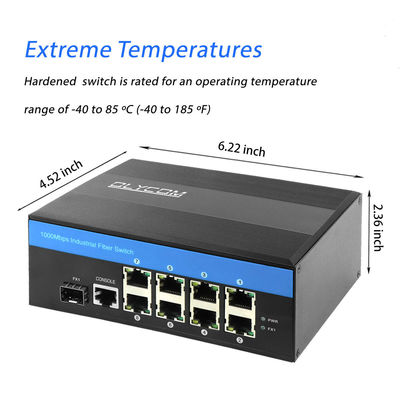

Vỏ:Vỏ kim loại lợp; lớp an toàn:IP40; Kích thước: 158 x 114,8 x 60mm; Phương pháp lắp đặt:Lắp đặt trên đường sắt |
| Bảo hành | Thay thế trong vòng 1 năm; sửa chữa 5 năm |
Ứng dụng
Từ vựng
FTP
FTP là viết tắt của File Transfer Protocol. Nó là một giao thức chuyển giao sử dụng giao thức kiểm soát truyền tải (TCP) vàNó cũng cung cấp dịch vụ thư mục và các tính năng bảo mật.
Đi nhanh
Quá trình xử lý Fast Leave cho phép chuyển đổi loại bỏ một giao diện từ mục nhập bảng chuyển tiếp mà không cầnđầu tiên gửi các truy vấn cụ thể nhóm đến giao diện.xử lý nhanh để đảm bảo quản lý băng thông tối ưu cho tất cả
máy chủ trên một mạng chuyển đổi, ngay cả khi nhiều nhóm đa phát đang được sử dụng đồng thời.IGMP và MLD.
HTTP
HTTP là viết tắt của Hypertext Transfer Protocol. Nó là một giao thức được sử dụng để chuyển hoặc truyền tải thông tin trên thế giớiWide Web (WWW). HTTP xác định cách các tin nhắn được định dạng và truyền đi, và các hành động nào của máy chủ và trình duyệt WebVí dụ, khi bạn nhập một URL trong trình duyệt của bạn, nó thực sự gửi mộtChỉ thị HTTP cho máy chủ Web chỉ đạo nó lấy và truyền yêu cầu.
