8ch AHD/HD CVI TVI Video RS422 Dữ liệu Fiber Optic Converter
Olycom OM615-8V↑1D↓WT/R AHD/TVI/CVI hỗ trợ máy truyền hình quang học và máy thu
Các đặc điểm chính
Thông số kỹ thuật
| Hình ảnh | |
| Độ dài sóng | 1310nm/1550nm |
| Năng lượng đầu ra | -8~3dBm |
| Sợi quang | Phương thức đơn: 20km/40km, đa phương thức: 550m |
| Nhận được sự nhạy cảm | -30dBm |
| Giao diện | Tiêu chuẩn FC, ST/SC tùy chọn |
| Video | |
| Số lượng kênh | 8ch, từ máy ảnh đến trung tâm điều khiển |
| Video Input/Output Amplitude | điển hình 1Vpp (đỉnh đến đỉnh), đỉnh 1.2Vpp |
| Khống chế đầu vào video | BNC 75Ω (không cân bằng) |
| Lựa chọn mẫu kỹ thuật số | 64 MHz |
| Băng thông số | 512 MHz |
| Giai đoạn thu nhập khác biệt | 10%-90% APL DG < 1% (thường) |
| Video bit width | 8 bit |
| Tỷ lệ S/N | > 70dB |
| Giao diện | BNC |
| Dữ liệu RS485 | |
| Số lượng kênh | 1ch, từ phòng điều khiển đến camera |
| Tỷ lệ dữ liệu | 115Kbps |
| Điện, môi trường, cơ khí | |
| Điện áp hoạt động | DC 5V1A |
| Nhiệt độ hoạt động | -20°C+70°C |
| Nhiệt độ lưu trữ | -45°C+85°C |
| Trọng lượng | 0.66kg/phần (trọng lượng ròng), 1,00 kg/phần (trọng lượng tổng) |
| Cấu hình độc lập | 179mm × 130,5mm × 50mm |
Chi tiết đặt hàng
| OM615-8V↑1D↓WT/R-FC20 | 8ch video Tx, 1ch RS485 dữ liệu Rx, đơn chế độ, sợi duy nhất, 20Km, kết nối FC |
| OM615-8V↑1D↓MT/R-FC5 | 8ch video Tx, 1ch RS485 dữ liệu Rx, đa chế độ, sợi duy nhất, 0.5Km, kết nối FC |
| M,W | M-Multi-mode, W-Single mode |
| S,U | S-1310nm, U-1550nm |
| T,R | T - Transmitter, R-Receiver |
| FC,ST,SC,LC | Loại kết nối sợi |
| ↑,↓, ↑↓ | ↑- phía trước (từ TX đến RX), ↓ - ngược (từ RX đến TX), ↑↓- hai chiều |
| 1,2,3... | Các chữ số trước số lượng tín hiệu của kênh cần thiết |
| 0520, 40... | Các chữ số bên cạnh khoảng cách làm việc của đầu nối sợi |
Dưới đây là một số mục để tham khảo của bạn. Xin vui lòng liên hệ với chúng tôi để biết thêm cấu hình / tùy chỉnh / OEM / ODM.

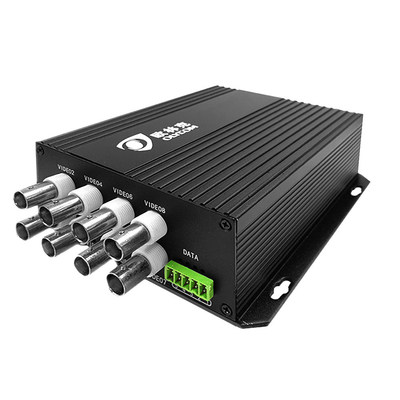

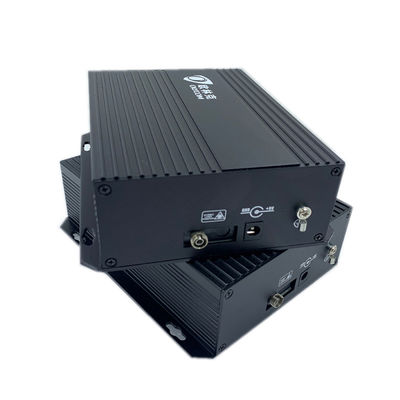

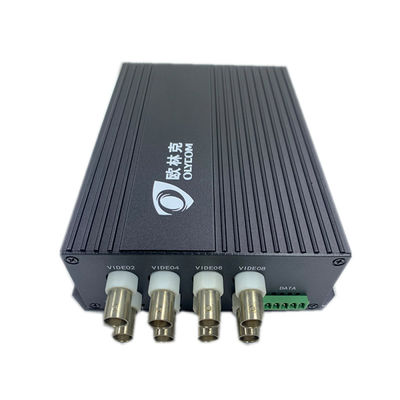

Hình ảnh sản phẩm
