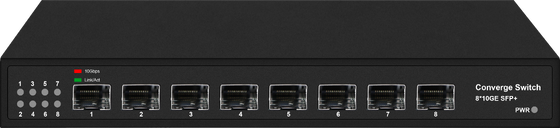

8-Port Full 10G SFP + Fiber Ethernet Switch 1G 2.5G phù hợp Không quản lý Fanless CE FCC

Các đặc điểm chính

1Kết nối sợi sợi 10G hiệu suất cao

Được trang bị cổng sợi SFP + 8 × 10G

Hỗ trợ tốc độ truyền 1.25G, 2.5G và 10G

Tính tương thích linh hoạt với Gigabit, Multi-Gigabit và 10G module quang học

2. Không chặn chuyển đổi tốc độ dây

Công suất chuyển mạch 160Gbps

119.04 Mpps tốc độ chuyển tiếp gói

Kiến trúc lưu trữ và chuyển tiếp với bộ đệm gói 12Mbit

Cung cấp toàn bộ dòng tốc độ chuyển tiếp trên tất cả các cảng cùng một lúc

3Các nguồn tài nguyên phần cứng công suất lớn

Bảng địa chỉ MAC 16K

128MB RAM

Bộ nhớ flash 16MB

Hỗ trợ khung hình lớn lên đến 12KB

4. Hoạt động đáng tin cậy và ổn định

Chipset chuyển mạch hiệu suất cao cấp công nghiệp

Thiết kế vỏ thép để tăng độ bền

Phân hao nhiệt không có quạt để ổn định lâu dài

Bảo vệ ESD lên đến 8KV xả không khí và 6KV xả tiếp xúc

5. Plug-and-play triển khai

Hỗ trợ MDI/MDIX tự động

Không yêu cầu cấu hình

Chỉ số LED để giám sát sức mạnh, trạng thái liên kết, tốc độ và hoạt động

6. Tiêu chuẩn tuân thủ

IEEE 802.3 Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3bz 2.5G Ethernet

IEEE 802.3ae 10 Gigabit Ethernet

IEEE 802.3x Kiểm soát dòng chảy

7. Khả năng tương thích sợi linh hoạt

Hỗ trợ sợi đa chế độ và một chế độ

Tương thích với các máy thu quang SFP và SFP +

Hỗ trợ các mô-đun quang học SR, LR, ER và BiDi

Dữ liệu kỹ thuật

Ứng dụng

1. Mạng lưới khuôn viên doanh nghiệp

Cung cấp tổng hợp sợi băng thông cao cho các tòa nhà khuôn viên trường, phòng thí nghiệm, tổ chức giáo dục và mạng hành chính.

2. Kết nối Data Center Edge

Hỗ trợ truy cập máy chủ tốc độ cao, mạng lưu trữ và liên kết tổng hợp đòi hỏi hiệu suất 10G đáng tin cậy.

3Hệ thống giám sát an ninh và video

Lý tưởng cho việc triển khai máy ảnh IP quy mô lớn, nơi các luồng video có độ phân giải cao đòi hỏi truyền truyền sợi ổn định và không bị nhiễu.

Truyền thông và mạng băng thông rộng

Thích hợp cho các nhà khai thác viễn thông, cơ sở hạ tầng ISP và mạng băng thông rộng sợi đô thị.

4. Mạng công nghiệp và tiện ích

Cung cấp truyền thông sợi quang đáng tin cậy cho các tiện ích điện, hệ thống giao thông, mạng lưới đường sắt và các dự án cơ sở hạ tầng của chính phủ.

5Các nền tảng truyền thông đa phương tiện

Hỗ trợ truyền đồng thời giọng nói, video và dữ liệu cho hội nghị video, học tập từ xa, phát sóng và các ứng dụng đa phương tiện.

7Cơ sở hạ tầng thành phố thông minh

Cho phép kết nối sợi xương sống công suất cao cho các hệ thống giao thông thông minh, mạng an ninh công cộng và cơ sở hạ tầng kỹ thuật số đô thị.

Khung QC

1Tiêu chuẩn chất lượng và tuân thủ

Thiết bị truyền quang công nghiệp được thiết kế cho môi trường truyền thông quan trọng trong nhiệm vụ, nơi ổn định đường dài, kháng điện từ và hoạt động liên tục là điều cần thiết.Để đảm bảo hiệu suất đáng tin cậy trong điều kiện triển khai khắc nghiệt,Tất cả các sản phẩm được phát triển và sản xuất theo một hệ thống quản lý chất lượng toàn diện phù hợp với các tiêu chuẩn công nghiệp quốc tế.

Quá trình sản xuất và xác minh tuân thủ:

* Hệ thống quản lý chất lượng ISO9001
* Yêu cầu chứng nhận CE và FCC
* Phù hợp môi trường RoHS
* Tiêu chuẩn hiệu suất thiết bị sợi quang IEC 61753
* ITU-T G.694.1 thông số kỹ thuật bước sóng cho hệ thống truyền quang

Ngoài các tiêu chuẩn tuân thủ quốc tế, các sản phẩm được xác nhận theo các yêu cầu về mạng công nghiệp và truyền thông sợi đường dài thường được tìm thấy trong:

* Hệ thống tự động hóa công nghiệp
* Mạng truyền thông của các công ty điện
* Cơ sở hạ tầng giao thông
* Hệ thống giao thông thông minh
* Các cơ sở dầu khí
* Mạng liên lạc đường sắt
* Hệ thống an ninh và giám sát

Đặc biệt chú ý đến độ tin cậy truyền quang, khả năng chống nhiễu, bảo vệ sóng cao và hiệu suất truyền thông ổn định trong môi trường hoạt động công nghiệp phức tạp.

2Quá trình kiểm soát chất lượng

Một khuôn khổ kiểm soát chất lượng từ đầu đến cuối nghiêm ngặt được thực hiện trong quá trình mua sắm vật liệu, lắp ráp quang học, xác nhận truyền và kiểm tra giao hàng cuối cùng.

2.1 Kiểm tra vật liệu đến

Tất cả các thành phần quang học và điện tử quan trọng đều được xác minh trước khi đi vào dây chuyền sản xuất.

Mục tiêu kiểm tra bao gồm:

* Sợi quang và các thành phần vá
* Các đầu nối và bộ điều hợp sợi
* Chip truyền quang
* Các mô-đun điện công nghiệp
* Thiết bị bảo vệ sóng và sét
* Bộ PCB và giao diện truyền thông
* Lớp vỏ kim loại và các thành phần nhiệt

Kiểm tra đến đảm bảo tính nhất quán của các thành phần, sự ổn định truyền tải và độ tin cậy lâu dài trong điều kiện hoạt động công nghiệp.

2.2 Lắp ráp sản xuất và điều khiển nối quang

Trong quá trình sản xuất, các quy trình lắp ráp nghiêm ngặt được thực hiện để duy trì truyền tín hiệu quang ổn định và tính toàn vẹn cơ học.

Các điểm kiểm soát chính bao gồm:

* Kiểm tra sự sắp xếp đường quang
* Kiểm tra độ chính xác nối sợi
* Sự nhất quán chèn kết nối
* Kiểm tra hàn PCB
* Kiểm tra che chắn và nối đất
* Xác nhận cấu trúc phân tán nhiệt

Nhân viên sản xuất và hệ thống kiểm tra tự động cùng nhau xác minh chất lượng lắp ráp để giảm mất tín hiệu và cải thiện sự ổn định truyền.

2.3 Kiểm tra hiệu suất chức năng và truyền tải

Mỗi đơn vị trải qua thử nghiệm truyền và truyền thông toàn diện trước khi vận chuyển.

Các quy trình thử nghiệm bao gồm:

* Kiểm tra chỉ số truyền quang
* Kiểm tra chức năng truyền tiếp
* Kiểm tra ổn định chuyển tiếp gói
* Xác nhận suy giảm quang học
* Kiểm tra tính toàn vẹn liên kết
* Kiểm tra liên tục truyền thông sợi
* Kiểm tra đường truyền dư thừa
* Kiểm tra liên lạc Ethernet và giao thức công nghiệp

Các sản phẩm được thử nghiệm dưới tải lưới mô phỏng để đảm bảo hiệu suất truyền thông quang xa ổn định.

2.4 Kiểm tra bảo vệ và độ tin cậy

Thiết bị truyền quang công nghiệp phải hoạt động đáng tin cậy trong điều kiện ồn ào điện và đòi hỏi môi trường.

Để đảm bảo độ tin cậy trong trường, các sản phẩm phải trải qua:

* Kiểm tra bảo vệ điện giật
* Xét nghiệm miễn dịch ESD
* Kiểm tra kháng nhiễu điện từ
* Kiểm tra dung nạp biến động điện
* Kiểm tra căng thẳng hoạt động liên tục
* Thử nghiệm chu kỳ nhiệt và vận hành nhiệt độ cao/ thấp

Các quy trình này giúp xác nhận sự ổn định truyền thông trong các kịch bản triển khai công nghiệp thực tế.

2.5 Lão hóa và kiểm tra cuối cùng

Trước khi vận chuyển, tất cả các thiết bị được trải qua thử nghiệm lão hóa và hồi quy kéo dài.

Quá trình này bao gồm:

* Kiểm tra hoạt động liên tục trong thời gian dài
* Giám sát độ ổn định trong quá trình căng nhiệt
* Kiểm tra hồi quy đầy đủ chức năng
* Kiểm tra sự nhất quán tín hiệu quang học
* Kiểm tra cổng và giao diện
* Kiểm tra nhãn và số hàng loạt

Chỉ những sản phẩm vượt qua thành công tất cả các giai đoạn xác nhận mới được chấp thuận giao hàng.

3Các mục thử nghiệm độ tin cậy và hiệu suất

Để đảm bảo triển khai ổn định trong môi trường truyền thông sợi công nghiệp, các sản phẩm được thử nghiệm trên nhiều thông số quang học và môi trường.

Các mục xác minh chính bao gồm:

* Mất khả năng chèn quang
* Độ dung nạp phân tán
* Khả năng truyền đường dài
* Hiệu suất truyền tiếp xúc quang học
* Khả năng kháng ESD
* Hiệu suất bảo vệ sét và sóng
* Sự ổn định liên lạc dưới sự can thiệp từ điện
* Khả năng thích nghi với nhiệt độ rộng (-40 °C đến 75 °C)

Những thử nghiệm này giúp xác minh cả chất lượng truyền quang và độ bền phần cứng lâu dài.

4Thiết bị thử nghiệm chuyên nghiệp

Thiết bị thử nghiệm quang học và môi trường tiên tiến được sử dụng trong suốt quá trình kiểm soát chất lượng để đảm bảo xác thực chính xác và đo hiệu suất lặp lại.

Các dụng cụ thử nghiệm chính bao gồm:

* Máy phản xạ thời gian quang học (OTDR)
* Máy kiểm tra mất mát sợi quang
* Máy đo công suất quang học
* Máy mô phỏng ESD
* Hệ thống thử nghiệm bảo vệ sóng và sét
* Phòng nhiệt độ môi trường
* Máy phân tích truyền thông công nghiệp
* Cây xếp tuổi thọ lâu dài

Các công cụ này cho phép mô phỏng chính xác môi trường triển khai thực tế và giúp đảm bảo hiệu suất truyền thông quang ổn định trong các ứng dụng công nghiệp.

5Hệ thống quản lý chất lượng và khả năng truy xuất

Một hệ thống truy xuất hoàn chỉnh được thực hiện cho tất cả các sản phẩm truyền quang công nghiệp.

Mỗi thiết bị được liên kết với:

* Thông tin về lô sản xuất
* Các bản ghi thử nghiệm đường quang
* Dữ liệu thử nghiệm lão hóa và độ tin cậy
* Hồ sơ nguồn cung cấp thành phần
* Tài liệu chất lượng của nhà cung cấp
* Firmware và lịch sử cấu hình
* Báo cáo kiểm tra cuối

Hệ thống quản lý chất lượng này cho phép theo dõi vấn đề hiệu quả, hỗ trợ vòng đời dài và tối ưu hóa sản xuất liên tục.

Khung khả năng theo dõi đặc biệt quan trọng đối với các dự án công nghiệp và cơ sở hạ tầng, nơi tính liên tục hoạt động và khả năng hiển thị bảo trì là rất quan trọng.

6. Cải thiện liên tục và tối ưu hóa độ tin cậy

Cải thiện chất lượng liên tục được thúc đẩy thông qua phân tích sản xuất, phản hồi thực địa và thu thập dữ liệu triển khai dài hạn.

Các hoạt động tối ưu hóa liên tục bao gồm:

* Phân tích ổn định truyền quang
* Mô phỏng và tái tạo lỗi tại chỗ
* Tăng cường cấu trúc chống nhiễu
* Tối ưu hóa bảo vệ sóng và sét
* Cải thiện quản lý nhiệt
* Đánh giá hiệu suất chất lượng của nhà cung cấp
* Cải thiện quy trình sản xuất

Bằng cách liên tục cải thiện thiết kế sản phẩm, tiêu chuẩn thử nghiệm và tính nhất quán sản xuất, độ tin cậy và sự ổn định tổng thể của các hệ thống truyền quang công nghiệp có thể được nâng cao hơn nữa.

The ultimate objective is to provide highly reliable optical communication equipment capable of maintaining stable long-distance transmission performance in complex industrial and outdoor environments while minimizing communication interruption and field failure rates.
