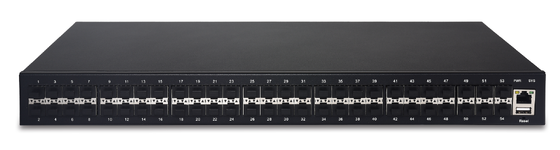

Bộ chuyển mạch được quản lý 48 cổng Gigabit Ethernet L3
Đặc điểm kỹ thuật
|
Giao diện vào/ra |
|
|
Quyền lực |
AC 100-240V |
|
Ethernet |
48*Cổng SFP 1000Mbps Cổng cáp quang 6 *10G SFP+ Cổng điều khiển 1 * Cổng lưu trữ 1 * USB 2.0 |
|
Hiệu suất |
|
|
Băng thông |
216Gbps (không chặn) |
|
Tốc độ chuyển tiếp gói |
160,7Mpps |
|
Bộ đệm gói |
16Mbit |
|
Địa chỉ MAC |
32K |
|
Khung Jumbo |
12K |
|
Chế độ chuyển |
Lưu trữ và chuyển tiếp |
|
Tiêu chuẩn |
|
|
Giao thức mạng |
IEEE802.3: 10Base-T Ethernet IEEE 802.3i 10BASE-T IEEE 802.3u 100BASE-TX/FX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-X IEEE 802.3ae 10GBASE-SR/LR IEEE 802.3av GVRP Kiểm soát luồng IEEE 802.3x Tập hợp liên kết IEEE 802.3ad VLAN giao thức IEEE 802.1v Giao thức cây kéo dài IEEE 802.1d (STP) Cây kéo dài nhanh IEEE 802.1s (RSTP) Cây đa nhịp IEEE 802.1w (MSTP) Gắn thẻ Vlan / Vlan IEEE 802.1q Bảo mật đăng nhập mạng IEEE 802.1x QoS IEEE 802.1p |
|
Tiêu chuẩn ngành |
EMS: EN61000-4-2 (ESD), EN61000-4-5 (Tăng điện) |
|
Mạng trung bình
|
10BASE-T: Cáp UTP loại 3, 4, 5 (tối đa 100m) 100BASE-TX/1000Base-T: Cáp UTP loại 5, 5e trở lên (tối đa 100m) 1000BASE-X: MMF, SMF 10GBASE-LR 10GBASE-SR |
|
Đặc tính quang học
|
đa chế độ: 850/1310nm (0-2KM) Chế độ đơn: 1310/1550/1490nm(0-120KM) |
|
Sự bảo vệ |
|
|
Chứng chỉ bảo mật |
CE,FCC,RoHS |
|
Môi trường |
|
|
Môi trường làm việc |
Nhiệt độ làm việc: -10 ~ 50°C Nhiệt độ bảo quản: -40~70°C Độ ẩm làm việc: 10%~90%, không ngưng tụ Nhiệt độ bảo quản:5%~90%, không ngưng tụ |
|
chỉ định |
|
|
Đèn LED |
PWR, SYS, Liên kết, HÀNH ĐỘNG |
|
Cơ khí |
|
|
Kích thước cấu trúc |
Kích Thước sản phẩm:440*280*45mm Tổng trọng lượng sản phẩm: 5kg |
|
Điện áp nguồn |
AC100-240V 50-60HZ |
|
Công suất tối đa |
60W |
|
Danh sách gói hàng |
Bộ chuyển mạch Ethernet: 1 Bộ, Sách hướng dẫn sử dụng: 1 CÁI, Giấy chứng nhận: 1 CÁI, Dây nguồn: 1 CÁI
|
Chức năng phần mềm
|
Tính năng L3 |
-L3 Định tuyến *128 mục nhập Giao diện IPv4 *256 mục định tuyến tĩnh IPv4 *Các mục định tuyến động 8K IPv4 -RIP v1, v2 -OSPF v1, v2,V3 -IGMP v1, v2, v3 |
-Định tuyến đa hướng *Tuyến Multicast tĩnh -ARP Proxy -Máy chủ/chuyển tiếpDHCP -VRRP -BFD -PIM |
|
Tính năng L2 |
-Tổng hợp liên kết * tập hợp liên kết tĩnh *LACP 802.3ad *Lên tới 64 nhóm tổng hợp, chứa 8 cổng mỗi nhóm -Giao thức cây bao trùm *802.1D STP *RSTP 802.1w *MSTP 802.1s *32 Phiên bản MSTP *Bảo mật STP: Phát hiện vòng lặp ngược, Bảo vệ TC, Bộ lọc/Bảo vệ BPDU, Bảo vệ gốc |
-Phát hiện vòng lặp -Kiểm soát dòng chảy *Kiểm soát luồng 802.3x -Cổng phản chiếu *Một-một * Nhiều-một *Dựa trên dòng chảy *Tx/Rx/Cả hai -LLDP, LLDP-MED |
|
Phát đa hướng L2 |
-1024 nhóm IGMP -IGMP rình mò *Theo dõi IGMP v1/v2/v3 * Nghỉ phép nhanh IGMP *MVR *Trình truy vấn theo dõi IGMP * Phát đa hướng IP có giới hạn *Chuyển tiếp đa hướng tĩnh |
-MLD Rình mò *Theo dõi MLD v1/v2 *Trình truy vấn theo dõi MLD * Nghỉ phép nhanh * Phát đa hướng IP có giới hạn *Chuyển tiếp đa hướng tĩnh |
|
Vlan |
-Nhóm -Vlan *Nhóm VLAN 4K -802.1Q thẻ Vlan -MAC VLAN -Giao thức Vlan |
-VLAN VPN (QinQ) -GVRP -Vlan riêng |
|
QoS |
-Lớp dịch vụ *Ưu tiên cổng *Ưu tiên 802.1p CoS/DSCP *8 Hàng đợi ưu tiên *Chế độ lập lịch xếp hàng -Kiểm soát băng thông *Giới hạn xếp hạng dựa trên cổng/luồng *Kiểm soát bão |
-Diffserv *Lớp Diffserv *Chính sách phân biệt *Dịch vụ phân biệt -Auto-VoIP -Voice Vlan |
|
ACL |
-Hỗ trợ lên tới 3328 mục -MAC ACL *Nguồn MAC *MAC đích *ID VLAN *Ưu tiên người dùng *Loại Ether -ACL IP tiêu chuẩn *IP nguồn *IP đích -ACL dựa trên thời gian |
-ACL IP mở rộng *IP nguồn *IP đích *Mảnh vỡ *Giao thức IP *Cờ TCP *Cổng TCP/UDP *Điều khoản DSCP/IP |
|
Bảo vệ |
-AAA -DHCP Rình mò -Liên kết cổng IP-MAC: Tối đa 32768 mục -ARP Kiểm tra: Lên tới 32768 mục -IP Source Guard: Tối đa 1020 mục -Bảo mật cổng tĩnh/động -Lên tới 64 địa chỉ MAC trên mỗi cổng -Broadcast/Multicast/Unicast Bão Kiểm Soát *chế độ điều khiển kbps/tỷ lệ/pps -Kiểm soát truy cập dựa trên IP/Port/MAC -DoS Bảo vệ |
-802.1X *Xác thực dựa trên cổng *Xác thực dựa trên MAC (Máy chủ) *Vlan khách * Hỗ trợ xác thực Radius và trách nhiệm giải trình -Cách ly cổng -Lọc MAC -Quản lý web an toàn thông qua HTTPS với SSLv3/TLS1.0 -Quản lý giao diện dòng lệnh an toàn (CLI) với SSHv1/SSHv2 |
|
Sự quản lý |
-Giao diện dựa trên web -Giao diện dòng lệnh (CLI) thông qua cổng console, telnet -SNMPv1/v2c/v3 -SNMP Bẫy/Thông báo -RMON (1,2,3,9 nhóm) -DHCP Tùy chọn82 |
-CPU Giám Sát -Cáp Chẩn Đoán -Kiểm soát truy cập -SNTP -Nhật ký hệ thống -Hình ảnh kép -Quản lý IPv6 -Truyền tệp -HTTP/TFTP |
|
MIB |
-MIB II (RFC1213) -Giao diện MIB (RFC2233) -Giao diện Ethernet MIB (RFC1643) -Cầu MIB (RFC1493) -P/Q-Cầu MIB (RFC2674) -RMON MIB (RFC2819) |
-RMON2 MIB (RFC2021) -Radius Kế toán khách hàng MIB (RFC2620) -Máy khách xác thực bán kính MIB (RFC2618) -Ping từ xa, Traceroute MIB (RFC2925) |
Các tính năng chính
Ứng dụng
1. Mạng băng rộng quang học và nhà khai thác mạng đô thị
Lý tưởng cho các nhà khai thác viễn thông, các công ty truyền hình cáp và nhà tích hợp hệ thống để xây dựng mạng truyền dẫn quang đô thị, mạng truy cập cáp quang đường trục và mạng băng thông rộng riêng của nhà điều hành. Nó hỗ trợ QinQ Vlan, quản lý từ xa SNMP hoàn chỉnh và bảng địa chỉ MAC dung lượng lớn, thực hiện cách ly doanh nghiệp nhiều người thuê ổn định và truyền tín hiệu cáp quang đường dài.
2. Mạng riêng dọc ngành
Thích hợp để xây dựng mạng riêng an toàn và ổn định trong các ngành công nghiệp chính khác nhau:
Năng lượng & Điện: Truyền thông phân phối điện, giám sát trạm biến áp và đường trục truyền tải cáp quang;
Đường sắt & Giao thông vận tải: Truyền tín hiệu đường sắt, giao thông đường cao tốc thông minh, đường trục giám sát giao thông;
Tài chính & Chính phủ: Mạng riêng của văn phòng tài chính, mạng nội bộ của văn phòng chính phủ và mạng thành phố an toàn an ninh công cộng;
Dầu khí & Khai thác mỏ: Thu thập dữ liệu từ xa mỏ dầu, mạng quang điều khiển công nghiệp mỏ dưới lòng đất;
Giáo dục: Băng thông rộng cáp quang tại trường, hệ thống truyền dẫn đa phương tiện giảng dạy từ xa.
3. Hệ thống truyền dẫn tích hợp đa phương tiện
Hỗ trợ IGMP Snooping, công nghệ multicast MVR và Voice VLAN, thực hiện việc truyền tải tích hợp đồng thời các dịch vụ video, thoại và dữ liệu. Được triển khai rộng rãi trong giảng dạy tương tác từ xa, hệ thống hội nghị video, nền tảng điện thoại video IP và mạng truyền thông hợp nhất doanh nghiệp.
4. Dự án giám sát và giám sát video thời gian thực
Được tối ưu hóa để truy cập máy ảnh độ phân giải cao với số lượng lớn, với khả năng ngăn chặn bão, sao chép đa hướng và hiệu suất chuyển tiếp có độ trễ thấp. Đây là thiết bị chuyển mạch cốt lõi để giám sát thành phố an toàn, giám sát đường ngoài trời, giám sát video thời gian thực tại xưởng sản xuất và hệ thống an ninh video công viên quy mô lớn, hỗ trợ bố trí cáp quang đường dài của thiết bị giám sát đầu cuối.
