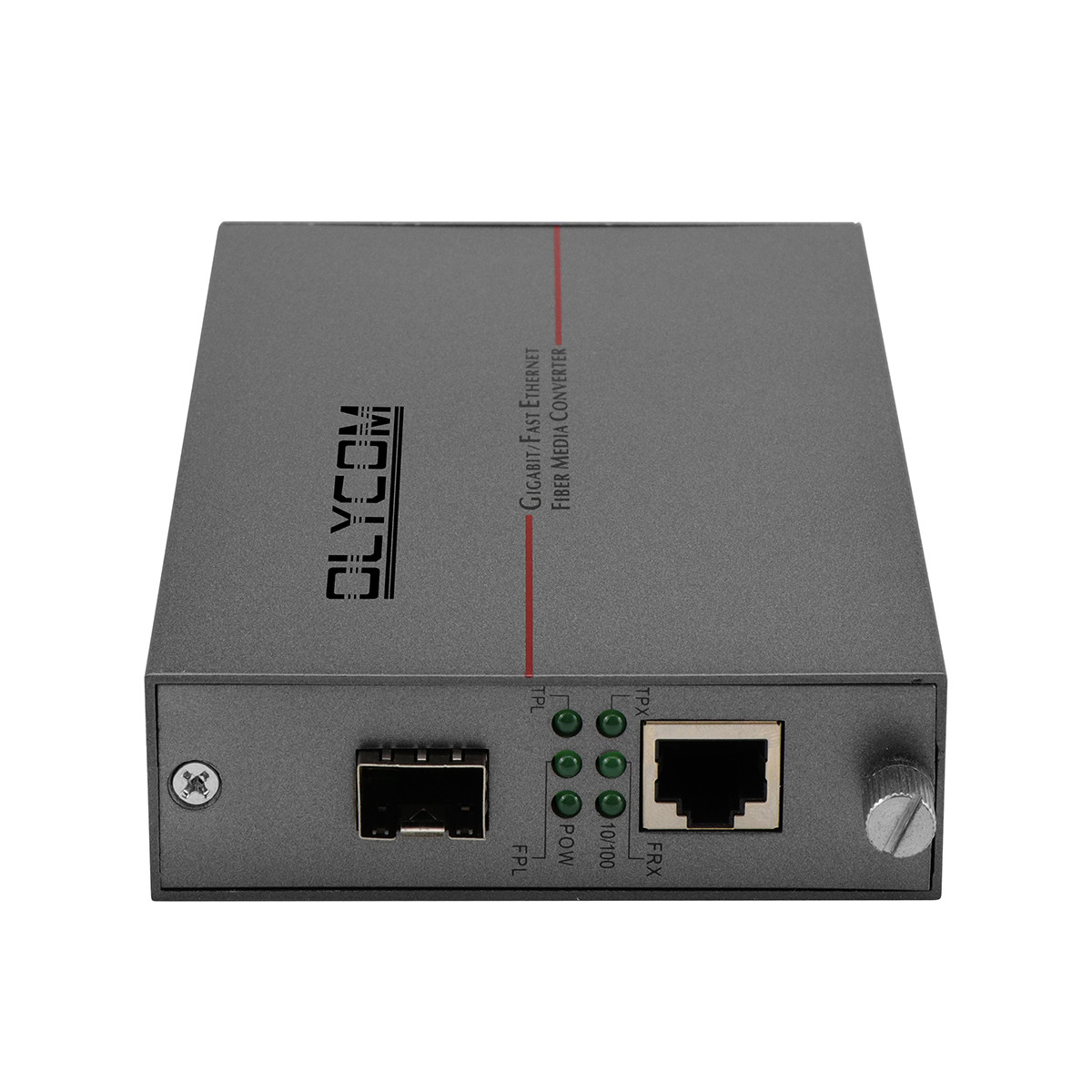

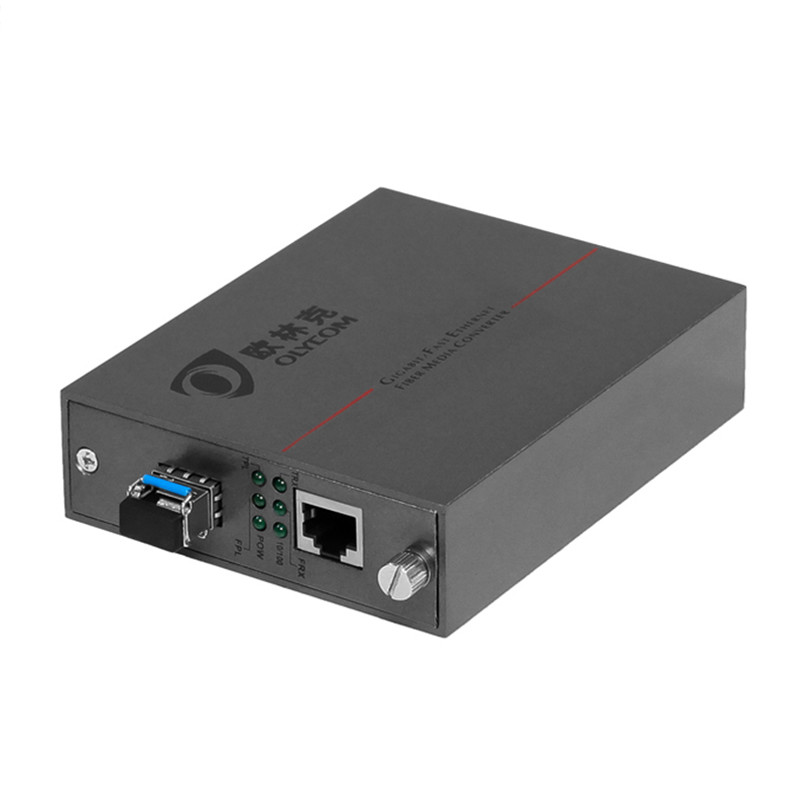

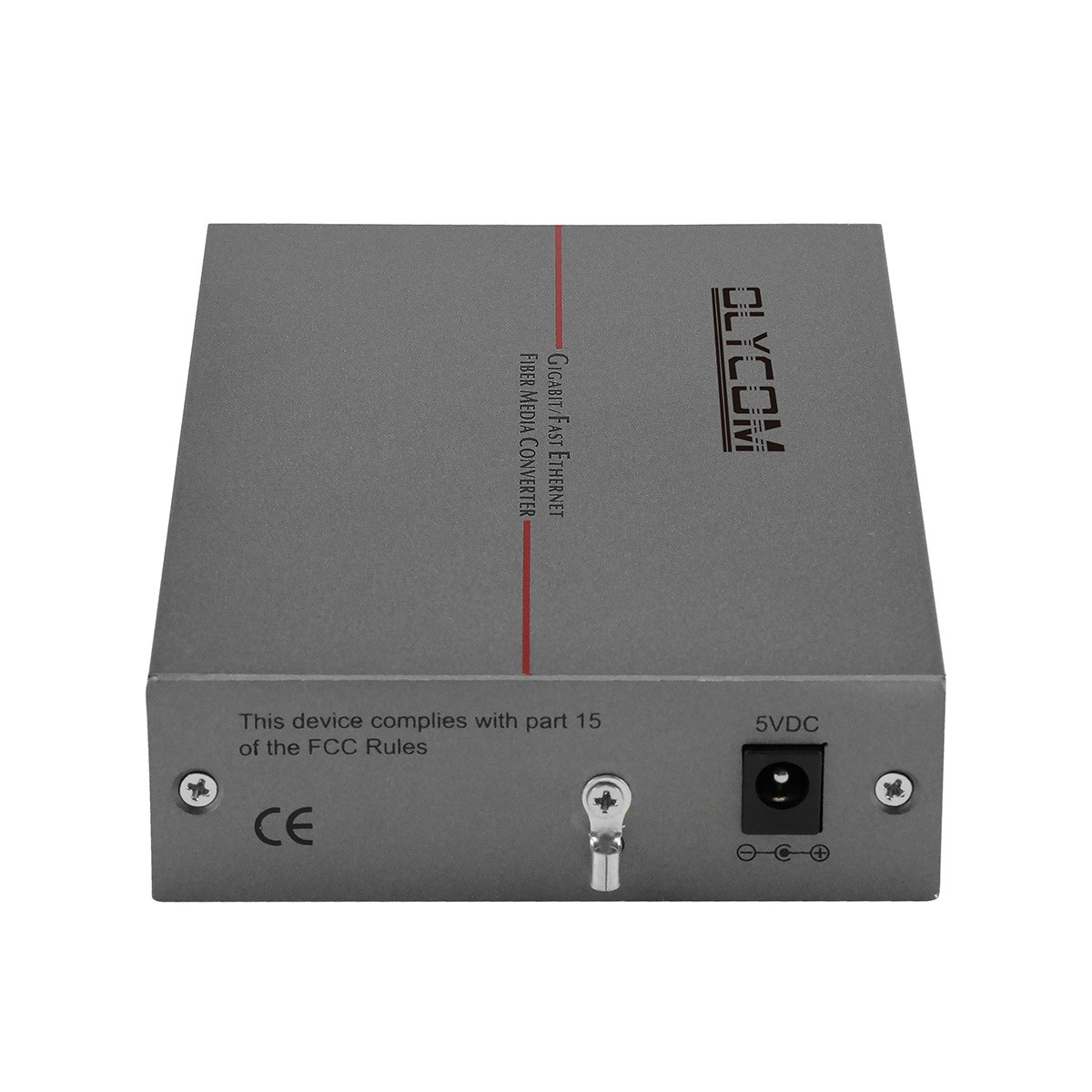

Bộ chuyển đổi phương tiện sợi quang 48V PoE
Giới thiệu
Các tính năng của bộ chuyển đổi phương tiện truyền thông Ethernet đồng Ethernet 10/100Mbps POE PSE bên dưới
Đặc trưng
1 cổng 10/100Base-TX cho dữ liệu và nguồn
Thông số kỹ thuật
| Tiêu chuẩn |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet) IEEE802.3x (Kiểm soát luồng), IEEE802.1q, IEEE802.1p QoS Cây kéo dài IEEE802.1d, IEEE802.3af /at PoE/PSE |
| 10/100BASE-T | Cáp STP hoặc UTP Loại 5/5e/6 (Tối đa 100m) |
| 100BASE-FX | 9/125um SMF (20km) |
|
Chế độ chuyển đổi Thời gian trễ |
Lưu trữ và chuyển tiếp < 10us, xuyên suốt <0,9us |
| Kiểm soát dòng chảy | Điều khiển luồng song công hoàn toàn, Áp suất bán song công |
| Cổng RJ-45 | Tự động MDI/MDIX |
| Đầu nối sợi | Tiêu chuẩn SC, ST/FC tùy chọn |
| Bước sóng | 1310/1550nm |
| Điện áp đầu vào | Nguồn điện bên ngoài 48VDC/1A |
| Tiêu thụ điện năng | <2,5W |
| Phân công chân PoE | 1/2 (V+), 3/6 (V-) |
| Đầu ra PoE | -48V, 0,54A, 25W |
| MTBF | 50.000 giờ |
| BER | <1/1000000000 |
| Bảng địa chỉ MAC | 1K |
| Kích thước bộ đệm | 1 triệu |
| Nhiệt độ hoạt động | 0oC ~ 50oC |
| Nhiệt độ bảo quản | -20oC~85oC |
| Độ ẩm lưu trữ | 5%~90% không hạ thấp |
| Kích thước và trọng lượng |
135mm(L) x 90mm(W) x 28mm(H) Trọng lượng tịnh : 0,3kg, Tổng trọng lượng : 0,5kg |
Bảo hành
| Danh mục sản phẩm | Thời hạn bảo hành |
| Bộ chuyển đổi phương tiện truyền thông sợi Ethernet | 1 năm |
| Bộ chuyển đổi video quang học | 1 năm |
| Công tắc sợi | 1 năm |
| Chuyển mạch Ethernet | 1 năm |
| Bộ chuyển đổi sợi nối tiếp | 1 năm |
| Bộ ghép kênh PDH | 1 năm |
| Công tắc PoE của camera quan sát | 1 năm |
| Switch được quản lý thương mại | 1 năm |
| Switch được quản lý PoE thương mại | 1 năm |
| Cung cấp điện Din | 3 năm |
| Chuyển mạch Ethernet công nghiệp | 3 năm |
| Công tắc PoE công nghiệp | 3 năm |
| Công tắc được quản lý công nghiệp | 3 năm |
| Switch được quản lý PoE công nghiệp | 3 năm |
| Mô-đun CWDM | 1 năm |
| Thiết bị DWDM/OTN | 1 năm |
Khách hàng có trách nhiệm giao sản phẩm bị lỗi đến Địa chỉ RMA được chỉ định để sửa chữa hoặc thay thế.
Olycom sẽ sửa chữa hoặc thay thế một sản phẩm được Olycom phát hiện có lỗi trong thời gian bảo hành theo quyết định riêng của mình. Trách nhiệm duy nhất của Olycom theo bảo hành này sẽ chỉ giới hạn ở việc sửa chữa hoặc thay thế sản phẩm này, theo quyết định riêng của Olycom.
Tất cả các mặt hàng RMA được vận chuyển đến Olycom phải được trả trước phí vận chuyển.
Các sản phẩm đã sửa chữa sẽ được trả lại trong vòng 1 tháng sau khi nhận được vật liệu trả lại. Phí vận chuyển phải được thanh toán bởi người gửi.
Tổng quan về kiểm soát chất lượng
Đối với các sản phẩm mạng và truyền thông quang học, độ tin cậy phụ thuộc vào hệ thống chất lượng có cấu trúc tốt hơn là các bước thử nghiệm riêng biệt.
Tại OLYCOM, kiểm soát chất lượng được triển khai trong toàn bộ vòng đời sản phẩm—từ tìm nguồn cung ứng linh kiện đến phân phối cuối cùng—để đảm bảo hiệu suất nhất quán trong môi trường triển khai thực tế.
Tất cả các vật liệu đều được xác minh trước khi sản xuất, bao gồm mô-đun quang học, linh kiện điện tử và kết cấu cơ khí. Trong quá trình sản xuất, hệ thống kiểm tra tự động được sử dụng để duy trì độ chính xác trong lắp ráp và giảm độ biến thiên.
Mỗi sản phẩm đều trải qua quá trình xác thực chức năng, bao gồm hiệu suất truyền dữ liệu, vận hành tính năng và cung cấp năng lượng nếu có. Đối với hệ thống quang học, các thông số như độ chính xác bước sóng, chất lượng tín hiệu và độ ổn định truyền dẫn được đánh giá cẩn thận.
Để đảm bảo độ tin cậy lâu dài, các thiết bị được thử nghiệm trong các điều kiện khắc nghiệt, bao gồm sự thay đổi nhiệt độ, tiếp xúc với độ ẩm và ứng suất cơ học. Ngoài ra, việc thử nghiệm thời gian chạy kéo dài được tiến hành để xác định các lỗi sớm có thể xảy ra.
Mọi đơn vị đều phải được kiểm tra lần cuối trước khi vận chuyển, với khả năng truy xuất nguồn gốc đầy đủ được hỗ trợ bởi hồ sơ kiểm tra được ghi lại và dữ liệu tuân thủ.
Bằng cách kết hợp các quy trình được tiêu chuẩn hóa với sự cải tiến liên tục, OLYCOM đảm bảo các giải pháp mạng ổn định, bền bỉ và sẵn sàng sử dụng tại hiện trường.
