Analog Video Audio Dữ liệu Dry Contact Ethernet qua bộ chuyển đổi sợi
Mô tả
Số mô hình: OM610-1V↑2A↑↓3D↑↓1E2K↑↓WT/R
1Ch video phía trước + 2Ch âm thanh hai chiều + 1Ch dữ liệu RS485 hai chiều nửa képlex + 2Ch dữ liệu RS232 hai chiều, +1 Ethernet 10/100 Mbit, + 2Ch báo động hai chiều, (liên hệ gần),một loại sợi đơn FC, 20km, DC5V2A
Không sao nếu viết tên và logo của bạn.
Máy phát và thu video quang học, còn được gọi là máy chuyển đổi sợi, máy chuyển đổi phương tiện truyền thông, máy chuyển đổi video quang học,là một cặp thiết bị truyền hình CCTV truyền và nhận tín hiệu CCTV độ trung thực cao của video, âm thanh, dữ liệu, điện thoại, kết nối kết nối, Ethernet, vv, và được thiết kế để mở rộng giới hạn đồng trục 500 mét và nhận tín hiệu CCTV kết nối đến 80km tối đa trên cáp sợi quang.
Các đặc điểm chính
Thông số kỹ thuật
| Hình ảnh | |
| Độ dài sóng | 1310nm/1550nm |
| Năng lượng đầu ra | -8~3dBm |
| Sợi quang |
Chế độ đơn (9/125um) 20Km đến 80Km Multimode (50/125um) 1Km, (62.5/125um) 500m |
| Nhận được sự nhạy cảm | -30dBm |
| Giao diện | FC/ST/SC/LC |
| Video | |
| Dải băng thông | 8 MHz |
| Hệ thống tương thích | NTSC/PAL/SECAM |
| Kháng trở/điện áp | BNC 75Ω (không cân bằng) / 2.0Vp-p |
| Lợi nhuận khác nhau | < ± 1% |
| Giai đoạn khác biệt | < ± 1 |
| Tỷ lệ S/N | > 60dB ((đánh nặng) ((8 bit) |
| Giao diện | BNC |
| Dữ liệu | |
| Giao thức dữ liệu | Dữ liệu RS232, RS422, RS485, Manchester, BIPHASE |
| Dải băng thông | 0~300kbps |
| Tỷ lệ lỗi | 10-9 |
| Giao diện | Nhà ga Phoenix |
| Âm thanh | |
| Kháng trở / điện áp | 600ohm (không cân bằng) / 2.0Vp-p |
| Phản ứng tần số | 10~20kHz |
| Sự biến dạng hài hòa hoàn toàn | < 0,05% |
| Giai đoạn khác biệt | < ± 1 |
| Tỷ lệ S/N | > 95dB (đánh nặng) |
| Giao diện | Nhà ga Phoenix |
| Tỷ lệ lấy mẫu | 48k Hz |
| Nghị quyết | 16 bit |
| Khóa liên lạc | |
| Nhập tín hiệu | báo động, đầu vào nhị phân, hỗ trợ TTL, RS-232/422/485 hoặc nút chuyển động thụ động |
| Khả năng phát tín hiệu | Cảnh báo tùy ý, đầu ra nhị phân, hỗ trợ TTL, RS-232/422/485 hoặc đầu ra relé |
| Giao diện | Nhà ga Phoenix |
| Ethernet | |
| Chế độ làm việc | Full duplex / half duplex, tự động cảm nhận |
| Tốc độ mạng | 10/100Mbps, tự động cảm biến |
| Giao diện | RJ45 |
| Điện, môi trường, cơ khí | |
| Điện áp hoạt động | Đơn lẻ:220VAC đến 5V/12VDC, Rack: hai 220V/-48V AC, thẻ: được cung cấp bởi khung gầm |
| Nhiệt độ hoạt động | -35°C+75°C |
| Nhiệt độ lưu trữ | -45°C+85°C |
| Độ ẩm | 0 ~ 95% không ngưng tụ |
| Kích thước và trọng lượng |
Độc lập và thẻ: phụ thuộc vào các cấu hình khác nhau Chassis: 193U |
Ứng dụng
Các tùy chọn đặt hàng
| OM610-1V↑1D↓1P1E WT/R | 1ch video Tx + 1ch dữ liệu RS485 Rx + 1ch 10/100M Ethernet + 1 Điện thoại. |
| OM610-1V↑2D↓2A↑1E WT/R | 1ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch 10/100M Ethernet |
| OM610-1V↑2D↓2A↑2K↑WT/R | 1ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch Khóa liên lạc Tx |
| OM610-2P1EWT/R | 2ch Điện thoại + 1ch 10/100M Ethernet |
| OM610-2V↑1D↓1P1E WT/R | 2ch video Tx + 1ch dữ liệu RS485 Rx + 1ch 10/100M Ethernet + 1 Điện thoại. |
| OM610-2V↑2D↓2A↑1E WT/R | 2ch video Tx + 2ch dữ liệu RS485 Rx + 2ch âm thanh Tx + 1ch 10/100M Ethernet |
| OM610-4EWT/R | 4ch 10/100M Ethernet |
| OM610-4P2D↓WT/R | 4ch Điện thoại + 2ch RS485 dữ liệu Rx |
| OM610-4V↑1D↓4E WT/R | Video 4ch Tx + 1ch dữ liệu RS485 Rx + 4ch 10/100M Ethernet |
| OM610-4V↑1D↓4PWT/R | 4ch video Tx + 1ch dữ liệu RS485 Rx + 4ch Điện thoại |
| OM610-4V↑12D↓WT/R | 4ch video Tx + 12ch dữ liệu RS485 Rx |
Câu hỏi thường gặp
1Tôi có thể có hộp đựng đồ của riêng mình không?
Vâng, hộp đóng gói tiêu chuẩn không có chữ cái hoặc logo Trung Quốc.
Nó tốt để tùy chỉnh phiên bản của riêng bạn như đặt logo của bạn, tên mô hình hoặc khẩu hiệu trên nó.
2Điều khoản thanh toán của anh là gì?
Trong hầu hết các trường hợp, chúng tôi thực hiện chuyển khoản qua đường truyền và số tiền đầy đủ nên được thu thập trước khi vận chuyển.
Đối với đơn đặt hàng mẫu, chúng tôi nhận thanh toán PayPal cho thời gian xử lý ngắn hơn.
Đôi khi thanh toán bằng Alipay hoặc WeChat cũng ổn, tùy theo trường hợp.
3Cô có chứng chỉ nào không?
Vâng, công ty chúng tôi được chứng nhận ISO9001.
Chúng tôi có chứng chỉ CE / FCC / RoHS / E-mark / CCC cho các mô hình của chúng tôi.
Nhãn hiệu trông như thế nào?
Sẽ có 2 bản sao cho mỗi sản phẩm được sản xuất.
Nó có sẵn trong các ngôn ngữ và nội dung khác nhau, vì vậy bạn có thể thêm logo hoặc tên mô hình của mình vào nó.

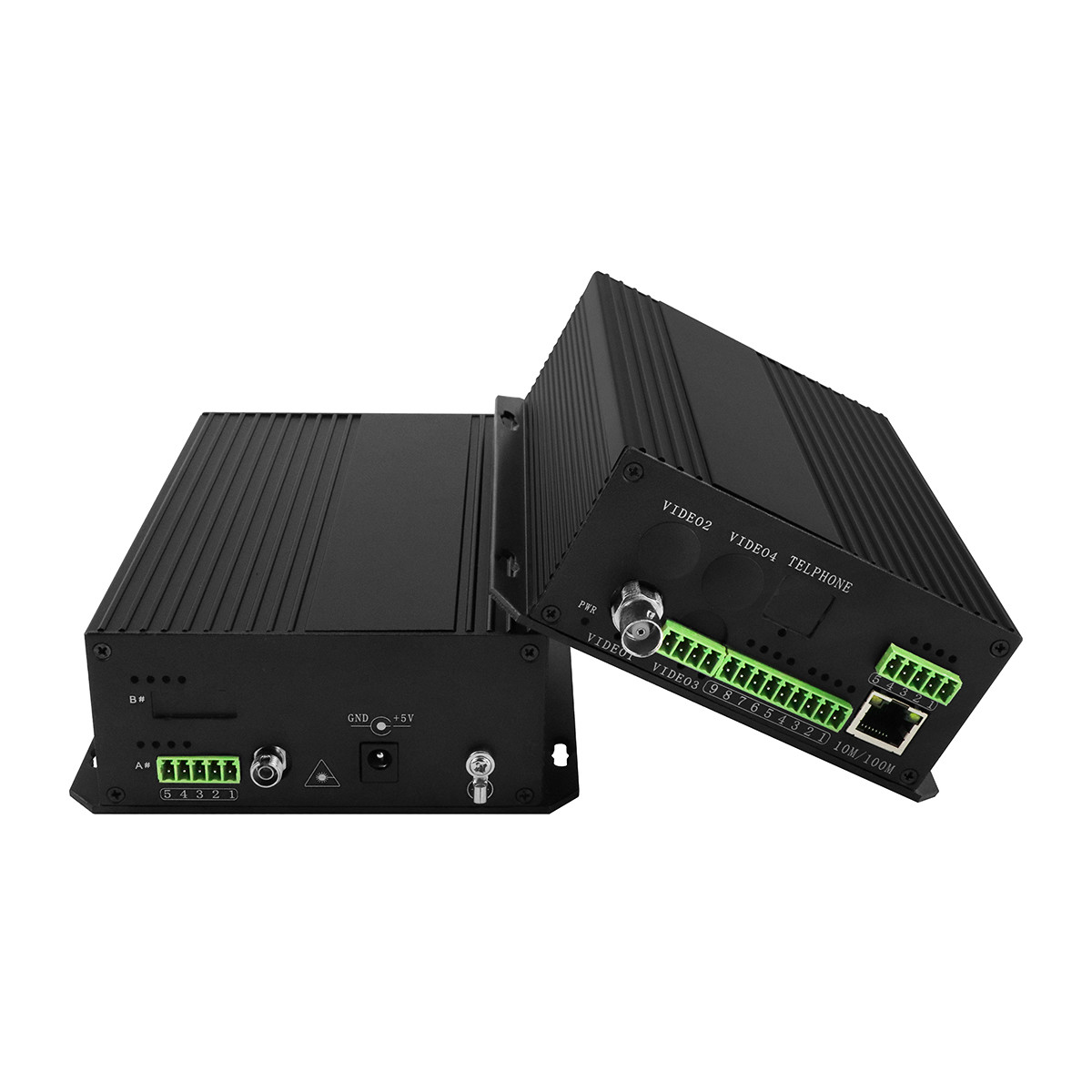

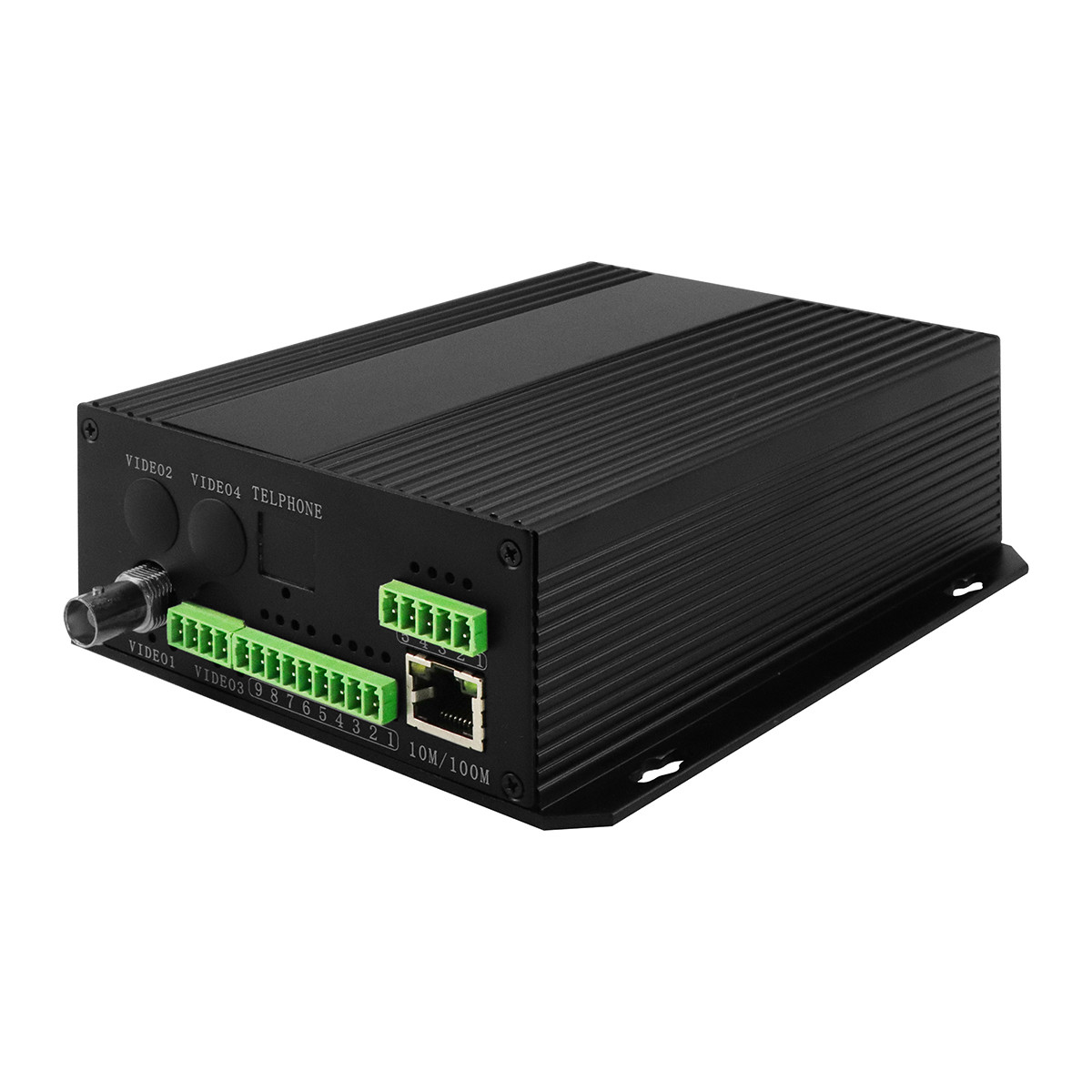

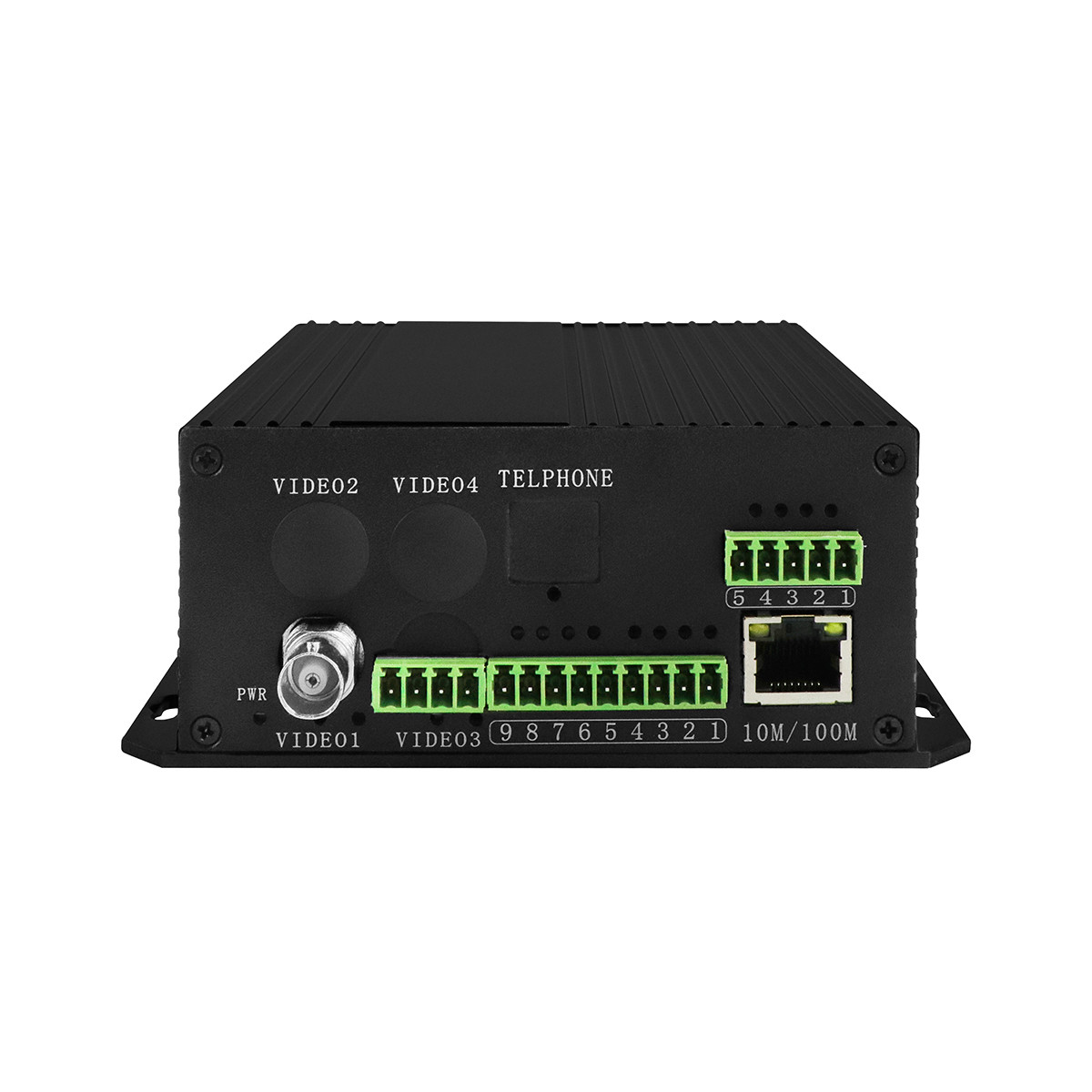

Nhiều hình ảnh sản phẩm
