OLYCOM OM615-HDSDIWT / R sdi để chuyển đổi sdi quang cung cấp truyền tải tầm xa lên đến 40km, máy phát video sdi quang này tự động nhận ra và truyền tải SDI,HD-SDI tín hiệu và hoàn toàn phù hợp với SMPTE 259M, 292M, 424M và các tiêu chuẩn video kỹ thuật số của ITU.
| Hình ảnh | |
| Độ dài sóng | 1310nm/1550nm |
| Loại sợi và khoảng cách |
Multimode (50/125um) 5km, (62.5/125um) 2km Chế độ đơn (9/125um) 20Km / 40Km |
| Năng lượng truyền | -5dBm đến -10dBm |
| Nhận được sự nhạy cảm | -26 dBm đến -30 dBm |
| Lợi nhuận mất mát | > 14dB |
| Động cơ. | < 0.2UI |
| Giao diện | LC |
| Video | |
| Loại tín hiệu | HD-SDI, tín hiệu video kỹ thuật số SDI |
| Lợi ích | Sự thống nhất |
| Nghị quyết | 8 hoặc 10 bit, tự động |
| Tỷ lệ dữ liệu | 270 Mbps, 1.485 Gbps |
| Tiêu chuẩn hoạt động | SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120 |
| Khóa tốc độ dữ liệu tự động | Vâng. |
| Nhập video - Máy phát | |
| Số/loại tín hiệu | 2 liên kết đơn SDI, HD-SDI thành phần kỹ thuật số video 1 cho Tx, 1 cho xem trước tại địa phương |
| Giao diện | 2 nữ BNC |
| Kháng trở | 750 ohm |
| Mức danh nghĩa | 0.8 Vp-p |
| Nồng độ tối thiểu/cao nhất | 0.5 V đến 1.0 Vp-p |
| Lợi nhuận mất mát | ≥15 dB @ 5 MHz đến 1,5 GHz, ≥10 dB @ 1,5 GHz đến 3,0 GHz |
| Phân bằng cáp đầu vào | Tự động cho mất cáp lên đến -30 dB |
| Khả năng phát video - Máy thu | |
| Số/loại tín hiệu | 2 liên kết duy nhất SDI, HD-SDI thành phần kỹ thuật số video 1 cho Rx, 1 cho sao lưu / chia sẻ |
| Giao diện | 2 nữ BNC |
| Kháng trở | 750 ohm |
| Đặt lại thời gian | Tự động cho 270 Mbps, 1.485 Gbps hoặc bỏ qua cho tốc độ không được công nhận |
| Mức danh nghĩa | 0.8 Vp-p |
| Nồng độ tối thiểu/cao nhất | 0.5 V đến 1.0 Vp-p |
| Lợi nhuận mất mát | <-25 dB @ 100 MHz |
| Điện, môi trường, cơ khí | |
| Điện áp | DC12V1A |
| Tiêu thụ năng lượng | 12W |
| Nhiệt độ hoạt động | -35°C+75°C |
| Nhiệt độ lưu trữ | -40°C/85°C |
| Độ ẩm | 5~95% không ngưng tụ |
| Cấu trúc | 117 mm L x 80 mm W x 22 mm |
| Trọng lượng | 0.35kg mỗi miếng |
| EMI/RFI | FCC Part 15 Class A, EU EMC Indication |
| MTBF | >100000 giờ |
Ứng dụng
Máy truyền chuyển đổi quang video này được ưa chuộng trong môi trường chính phủ, quân sự và y tế để sử dụng trong các ứng dụng biển báo kỹ thuật số, phát sóng, dàn dựng và CCTV HD.
Các tùy chọn đặt hàng
| OM615-HDSDIWT/R-LC20 | Máy phát và máy thu video sợi quang HD-SDI, cho video SDI/HD-SDI và tín hiệu nhúng, với HD video SFP, chế độ duy nhất, đầu nối LC, 20Km |
|
OM615-HDSDIWT/R-LC40 |
Máy phát và máy thu video sợi quang HD-SDI, cho video SDI/HD-SDI và tín hiệu nhúng, với HD video SFP, chế độ duy nhất, đầu nối LC, 40Km |

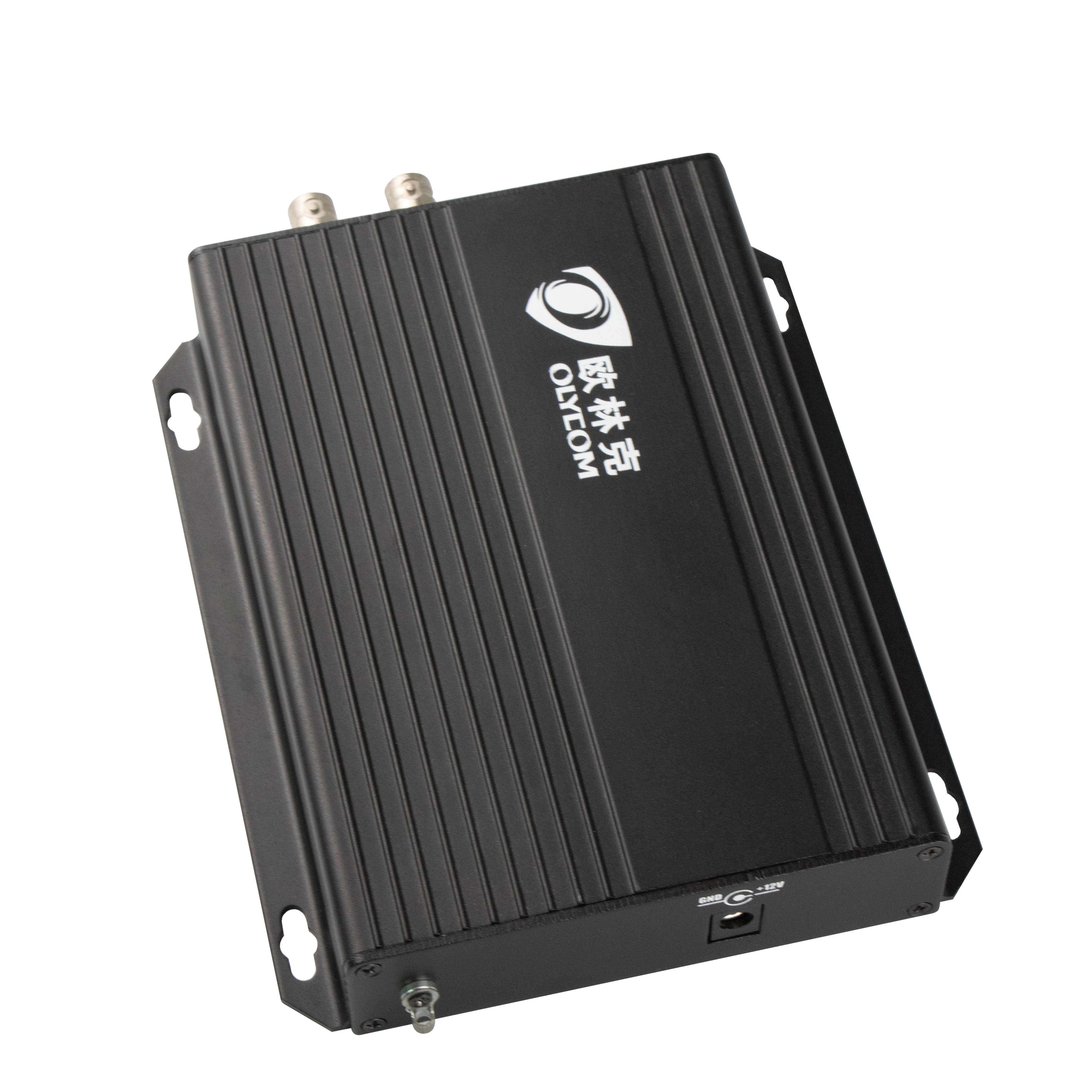

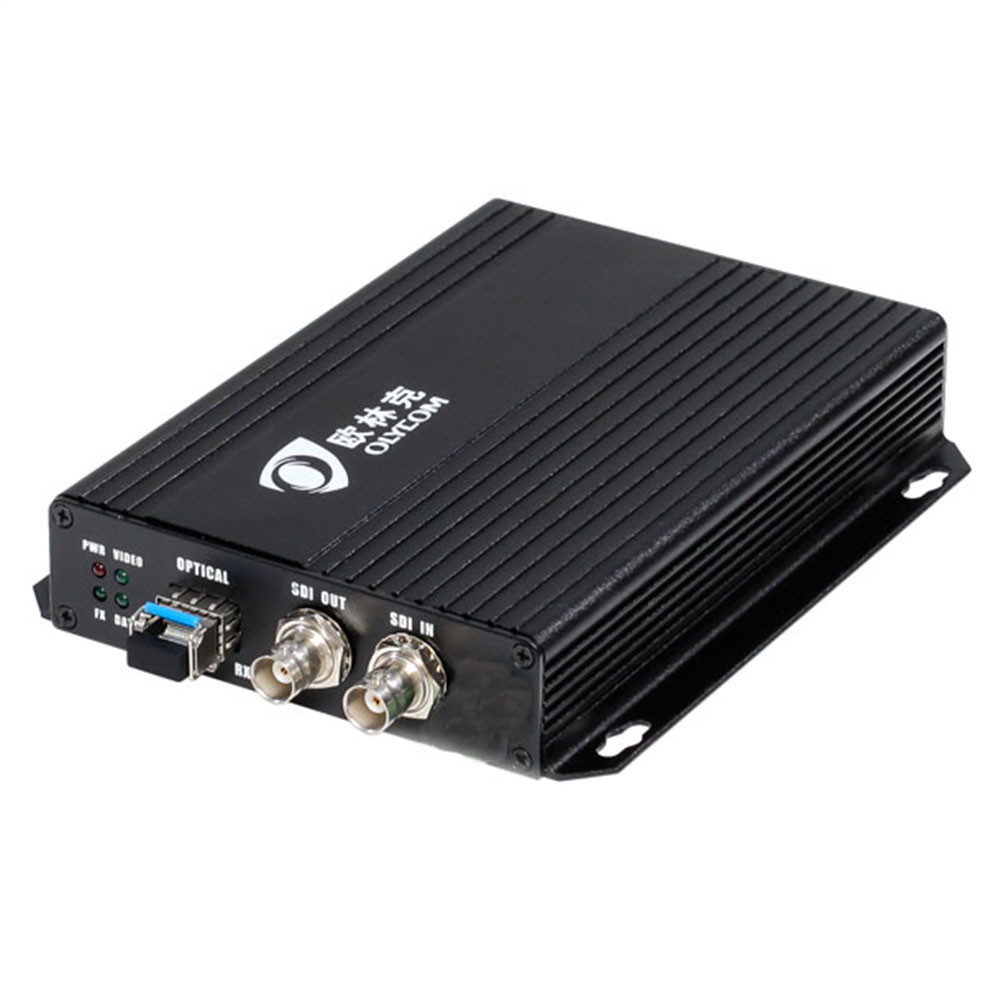

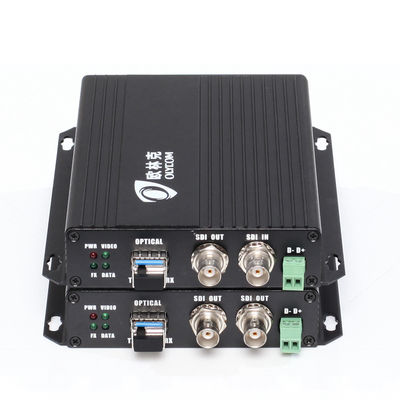

Hình ảnh sản phẩm
